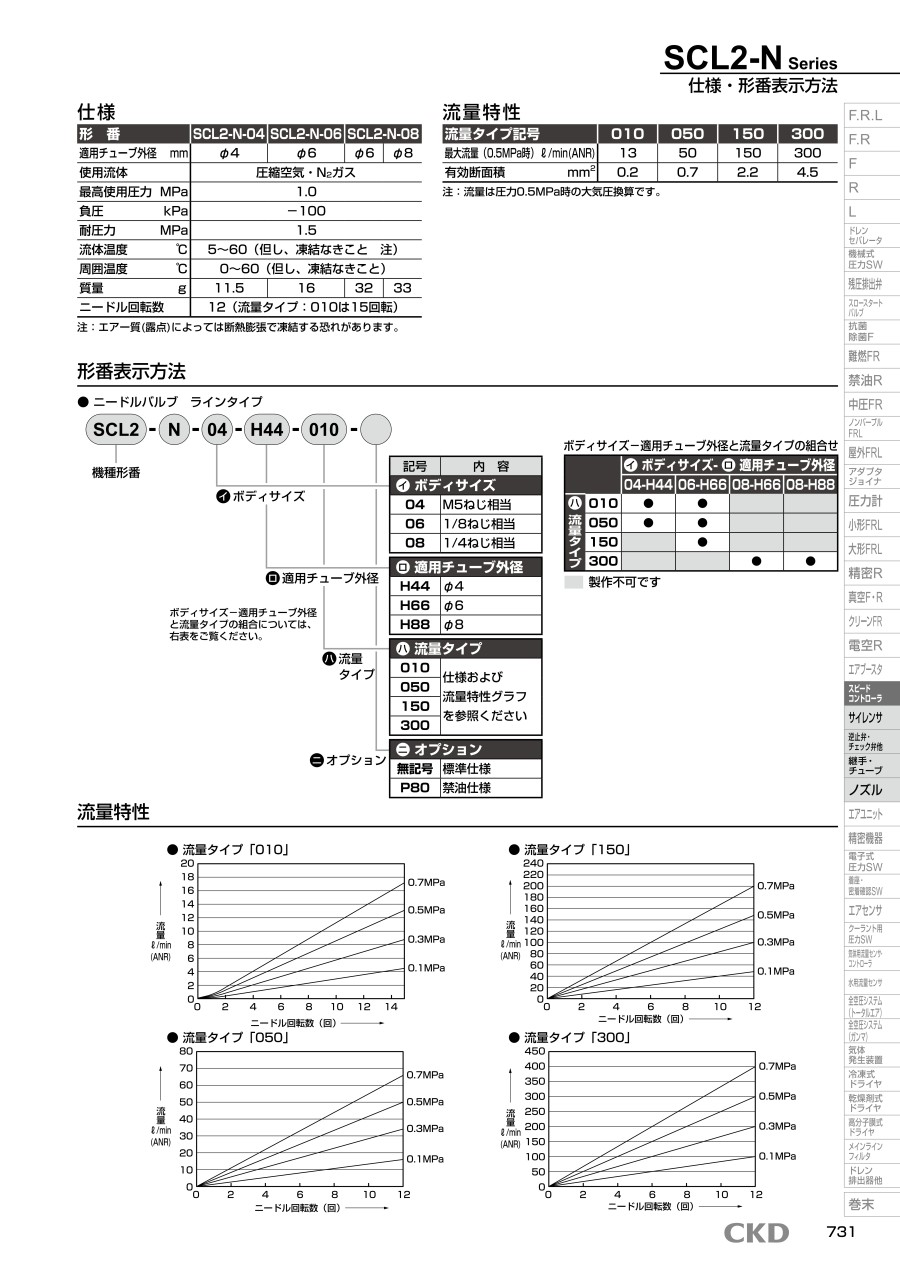

ニードル弁・ラインタイプ・ワンタッチ継手付 SCL2-Nシリーズ

内部構造および部品リスト

内部構造

品番	部品名称	材 質
1	ツマミ	ポリブチレンテレフタレート
2	ニードル	黄銅
3	ロックナット	黄銅
4	ガイドリング	黄銅
5	0リング	二トリルゴム
6	チェック金具	黄銅
7	0リング	二トリルゴム
8	ボディ	ポリブチレンテレフタレート
9	ジョイントケース	ボリブチレンテレフタレート
10	ストッパリング	ステンレス銅
11	0リング	二トリルゴム
12	アウターリング	黄銅
13	プッシュリング	ポリブチレンテレフタレート
14	チャック	ステンレス銅
15	ホルダー	黄銅
16	パッキン	二トリルゴム

• ※ 1 黄銅部品は全て無電解ニッケルメッキ付

外形図

注: F1、F2寸法は楕円形状

• ※ スピードコントローラとは、ツマミの色により識別可能。スピードコントローラ:ツマミ「白色」、ニードル弁:ツマミ「グレー」
• ※ オプション「P80（禁油仕様）」では継手のプッシュリングの色がブルー。

設計時・選定時の注意

意図的にオゾンを発生させる回路では使用しないでください。
圧縮空気中にて自然発生するオゾンに対してチェックパッキンは充分な耐オゾン性を有しますが、高濃度のオゾンに対してはチェックパッキンが劣化します。
漏れがゼロを必要とするストップ弁としては使用できません。製品の仕様上ある程度の漏れを許容しています。
ニードル弁の樹脂材料は一部難燃性ではありませんのでご注意ください。
ニードル弁の流路内の発塵はゼロではありませんので、発塵が問題となる回路ではファイナルクリーンフィルタを合わせてご使用ください。

注意・禁止事項

取付穴の回転は無加圧状態で行ってください。
パネルマウントの時は、ストッパリングがパネル面と干渉しますので、取付穴とパネルの間に平座金を挟んで取付けてください。

製品の揺動や捻じれがチューブ離脱の原因となりますので、配管時にはボルトやインシュロック等により製品を固定する様にしてください。
ツマミの全閉・全開時はツマミを強く廻し過ぎないようにしてください（0.05N･m以下）。
また、ニードル調整は、ロックナットを摘んで行わないようにしてください。ニードルのカジリや破損の原因となります。
ニードル弁の配管時の方向性はありません。

エアファイバ（φ1.8（直径1.8mm）継手）は下記操作方法に従って接続してください

1.カラーを一番奥の位置にセットします。

2.エアファイバの先端は位置に直角に切断してください。

3.カラーを通して、エアファイバが正常に挿入されていることを確認しながら作業してください。

4.エアファイバは最後の位置まで挿入します。

5.カラーを手前に引きロックします。

インアウトスピードコントローラー使用例

1.インアウトスピードコントローラーで制御を行うと速度がさらに安定しやすくなる。

（例1）片ロッドシリンダで低速度制御を行う場合、メータアウト回路ではPUSH側の作動直後に飛び出しが発生する。
（例2）垂直取付の場合に負荷の自重により作動直後に飛び出しが発生することがある。
これらの場合、メータインアウト回路を用いることにより速度が安定しやすくなる。

飛び出し現象の原因

メータアウト回路の場合、排気側の流量を絞るためバルブ切換直後は両側が同圧になり、ピストン受圧面積差分の推力または負荷重量分の推力が余分に働き飛び出しが発生する。
さらにピストンが移動することで排気圧が上昇し減速され設定速度になる。
飛び出しがこの現象による場合、給気側の流量を絞ることにより急激な推力の変動を抑え飛び出しを解消することができる。

2.残圧抜き後の初動時の飛び出しを抑えることができるため、危険防止になる。

3.単動シリンダの往復速度制御が可能。
