ダイヤル付ニードルバルブ チェック弁タイプ DVL-Sシリーズ

ダイヤル付ニードルバルブ チェック弁タイプの詳細

ニードルを回転させ、流量を調整することでシリンダ、シリンダバルブ、サニタリーバルブ、バタ弁等の開閉スピードや速度を調整するスピードコントローラ。
接続口径 : Φ4、6、8、10、12（口径4、6、8、10、12mm）

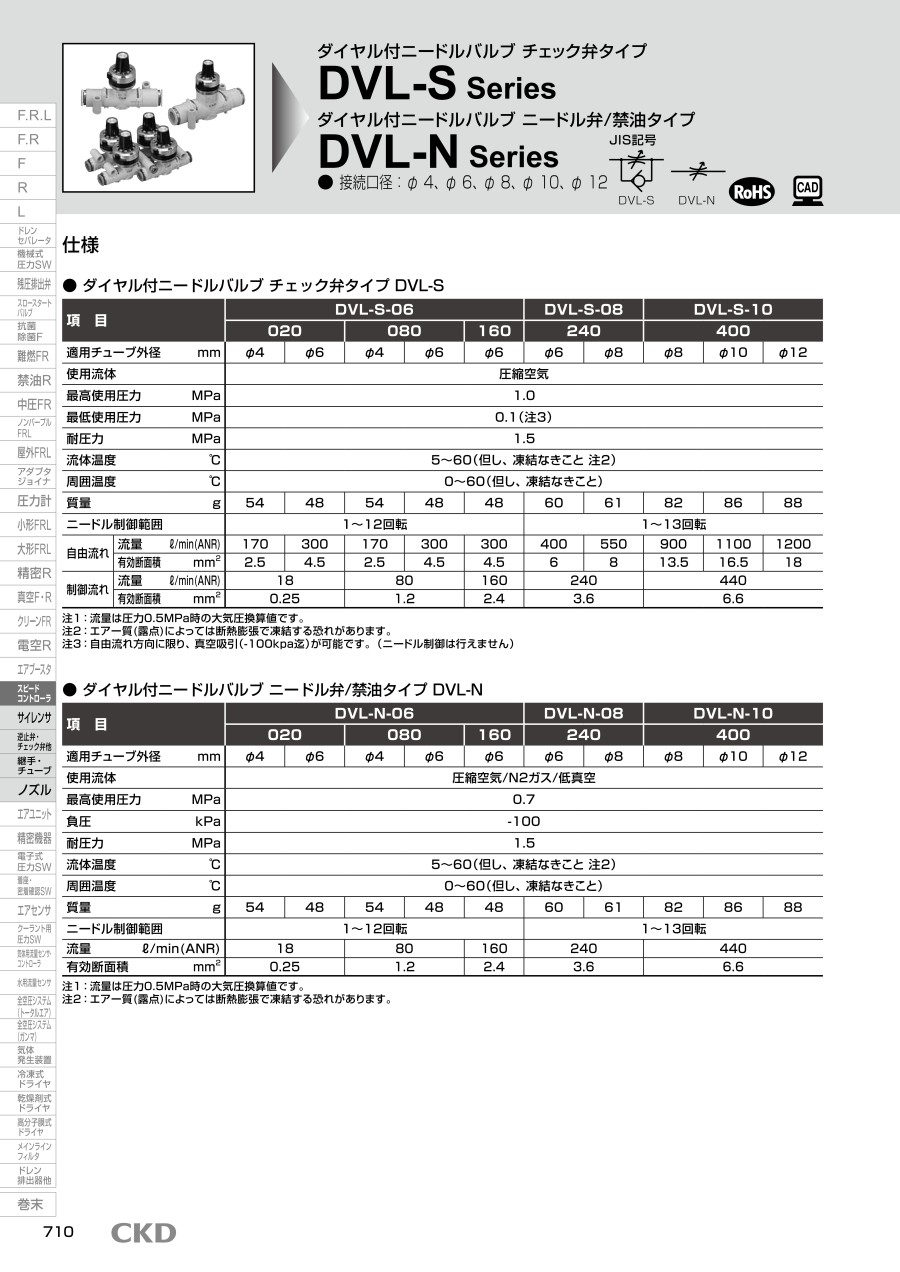

ダイヤル付ニードルバルブ チェック弁タイプ DVL-S

注1：流量は圧力0.5ＭＰａ時の大気圧換算値。
注2：エアー質(露点)によっては断熱膨張で凍結する恐れがある。
注3：自由流れ方向に限り、真空吸引（-100kpa迄）が可能。（ニードル制御は行えない）

内部構造および部品リスト

品番	部品名称	材質
1	二ードル	黄銅
2	回転軸	黄銅
3	ダイヤル	アルミ合金、ポリアミド他
4	平行ピン	ステンレス鋼
5	Oリング	二トリルゴム
6	ガイドプッシュ	黄銅
7	チェック金具	黄銅
8	ボディ	ポリブチレンテレフタレート
9	ストッパリング	ステンレス銅
10	チェックパッキン	水素化二トリルゴム
11	Oリング	二トリルゴム
12	パッキン	二トリルゴム
13	ホルダー	黄銅又はポリエーテルイミド
14	チャック	ステンレス銅
15	アウターリング	黄銅
16	プッシュリング	ポリブチレンテレフタレート又はポリアセタール
17	ジヨイントケース	ポリブチレンテレフタレート

注1：黄銅部品は全て無電解ニッケルメッキ付
注2：形式によって一部構造が異なります。（材質は変更ありません）

設計時・選定時の注意

• 漏れがゼロを必要とするストップ弁としては使用できません。
• 製品の仕様上、ある程度の漏れを許容しています。
• 流量は前後の配管条件や温度変化により流量特性値から変化しますのでご注意ください。
• 流路内の発塵はゼロではありません。
• 禁油タイプにおいても発塵が問題となる回路ではファイナルクリーンフィルタを併せてご使用ください。
• 禁油タイプは流体通路部のみの仕様となります。
• 接ガス部以外の内部部品にグリースを使用していますので、製品の洗浄は行わないでください。
• 意図的にオゾンを発生させる回路では使用しないでください。
• 圧縮空気中にて自然発生するオゾンに対しては充分な耐オゾン性を有しますが、高濃度のオゾンに対してはパッキンが劣化します。
• 製品固有の仕様範囲で使用してください。
• 仕様外での使用、特殊な用途の場合には仕様についてご相談願います。
• 仕様範囲外で使用しますと製品機能が発揮できず、安全性の確保ができません。
• 特殊な用途や環境では使用できない場合があります。
  • 例えば、原子力、鉄道、航空、車両、医療機器、飲料、食品に直接触れる機器、娯楽機器、緊急遮断回路、プレス機械、ブレーキ回路、安全対策用など安全性が要求される用途に使用される場合。
  • 製品が使用環境に耐える事を確認して使用してください。
• 機能的障害を受ける環境では使用できません。
  • 例えば、高温、薬液雰囲気、薬品、振動、湿気、水滴、ガス雰囲気などの存在する特殊な環境。オゾン発生環境。
• 切削油やクーラント油、スパッタが直接かかる環境では使用しないでください。

注意・禁止事項

流量調整は、ダイヤル右回転で開、左回転で閉になります。
流量調整後はスライド式ロックレバーにてダイヤルを固定してください。
流量制御が可能な範囲は、ダイヤル回転数表示「1」から「12」または「13」までの間となります。
この範囲を外れての流量制御はご遠慮ください。特に全閉、全開方向にダイヤルを無理に廻すと故障の原因となるほか、流量特性に狂いが生じる恐れがありますのでご注意ください。
ニードル全閉時にもダイヤル回転数は「0」を表示しません。
ダイヤル表示数に対する流量の校正はニードル全閉時以外で行っています。ニードル全閉時には必ずしも「0」を示しませんのでご注意ください。
「0」を過ぎると「19」を表示するかまたは無表示となります。
ダイヤルを本体から外さないでください。ダイヤルを外すと、流量特性の再調整や校正は行えません。
回路の前に空気圧フィルタを設置してください。オリフィス部の目詰まりや異物の付着により流量が変動します。
取付穴の回転は無加圧状態で行ってください。
パネルマウントの時は、ストッパリングがパネル面と干渉しますので、取付穴とパネルの間に平座金を挟んで取り付けてください。

配管時にはボルトやインシュロック等により製品を固定するようにしてください。製品の遥動や捻れがチューブ離脱の原因となります。
取付穴へのボルトの締付は、0.8N･m以下で行ってください。
ニードル弁の配管時の方向性はありません。
チューブの交換は必ず空気を止め残圧が無いことを確認してから実施してください。
配管接続が完了して圧縮空気を供給する場合、急激に高い圧力が掛からないように供給してください。配管接続がはずれ、配管チューブが飛びはねて、事故が発生します。
配管接続が完了して圧縮空気を供給する際、必ず、配管接続部分のすべての部分の空気もれを確認してください。配管接続部分に漏洩検知液をはけで塗布して空気の漏れをチェックします。
配管接続部の結合部が装置の動き、振動、引張りなどによって離脱しないように配管してください。
空気圧機器の周囲には取付け、取外し、配管作業のためのスペースを確保してください。
常時回転または揺動する用途には使用を避けてください。継手部が破損する場合があります。
振動、衝撃の大きい場所での使用は避けるようにしてください。

アクチュエータの速度制御に用いる場合

最終的な速度調整は、都度行ってください。
本製品の個体差のほか、アクチュエータの個体差、使用条件、気温等に大きく左右されますので、最終的な速度確認は都度行ってください。
アクチュエータの経時変化も速度変化の大きな要因となります。
流れ方向を確認願います。逆向きに取り付けると、速度調整が効かずアクチュエータが飛び出し危険です。
速度調整はニードル閉付近から開いて調整してください。
ニードルが開いているとアクチュエータが急に飛び出し危険です。
圧縮空気の特性を理解して空気圧回路を設計してください。
