スピードコントローラ ラインタイプ ワンタッチ継手付 SCL2シリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,087円～4,131円
- 税込単価
- 1,196円～4,544円
メーターイン、メーターアウト、インアウトとして使用可能な汎用インライン形スピー...
詳細情報を確認する- 本体形状
- ストレート
- 制御方向
- 取り付け方向に依る
- 接続部の種類
- 両側ワンタッチ継手
- 本体材質
- ポリブチレンテレフタレート
- ツマミの種類
- マイナスドライバ溝付
- ロックナットの種類
- リングナット
- 使用温度範囲 (℃)
- 0::60
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品仕様
スピードコントローラ ラインタイプ ワンタッチ継手付 SCL2シリーズ
スピードコントローラ ラインタイプ ワンタッチ継手付 SCL2シリーズ
本体形状: ストレート / 制御方向: 取り付け方向に依る / 接続部の種類: 両側ワンタッチ継手 / 本体材質: ポリブチレンテレフタレート / ツマミの種類: マイナスドライバ溝付 / ロックナットの種類: リングナット
製品仕様
| 形 番 | SCL2-04 | SCL2-06 | SCL2-08 | SCL2-10 | ||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 適用チューブ外径 mm | φ1.8 | φ1.8/φ4 | φ4 | φ6 | φ6 | φ8 | φ8 | φ10 | φ12 | |
| 使用流体 | 圧縮空気 | |||||||||
| 最高使用圧力 MPa | 0.7 | 1.0 | ||||||||
| 最低使用圧力 MPa | 0.1 | |||||||||
| 耐圧力 Mpa | 1.05 | 1.5 | ||||||||
| 流体温度 ℃ | 5～60（但し、凍結なきこと 注3） | |||||||||
| 周囲温度 ℃ | 0～60（但し、凍結なきこと） | |||||||||
| 質量 g | 13 | 12 | 11.5 | 16 | 32 | 33 | 53 | 57 | 59 | |
| ニードル回転数 （回） | 12[15] | |||||||||
| 自由流れ | 流量 l/min（ANR） | [13] | 130 | 300 | 400 | 550 | 900 | 1100 | 1200 | |
| 有効断面積 mm2 | [0.2] | 1.9 | 4.5 | 6 | 8 | 13.5 | 16.5 | 18 | ||
| 制御流れ | 流量 l/min（ANR） | [10] | 130[13] | 300[13] | 400 | 550 | 900 | 1100 | 1200 | |
| 有効断面積 mm2 | [0.15] | 1.9[0.2] | 4.5[0.2] | 6 | 8 | 13.5 | 16.5 | 18 | ||
注1: 流量は圧力0.5MPa時の大気圧換算値。
注2: [ ]内の数値は微速タイプを示す。
注3: エアー質（露点）によっては断熱膨張で凍結する恐れあり。
外形寸法図（CAD）
SCL2シリーズ
マニホールド時取付ピッチ寸法
接続チューブφ1.8（外径1.8mm）・継手部外形図
| 形番 | 接続チューブ 外径 | A | B | C | D | E | F1 | F2 | G | H | I | J | K | L | M (取付穴径) | N (チューブ 挿入長さ) | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MIN | MAX | ||||||||||||||||
| SCL2-04-H22※ 注1 | φ1.8 | 27.1 | 31.6 | 15.3 | 10 | 4.5 | 50.8 | 10 | 10.6 | 7 | - | 6.6 | 27.8 | 10×n+3.2 | 2.9 | 3.3 | - |
| SCL2-04-H42※ 注1 | φ4φ1.8 | 48.4 | 12.9/- | ||||||||||||||
| SCL2-04-H24※ 注1 | φ1.8φ4 | 48.4 | -/12.9 | ||||||||||||||
| SCL2-04-H44 | φ4 | 46 | 12.9 | ||||||||||||||
| SCL2-06-H66 | φ6 | 28.8 | 33.3 | 17.7 | 12 | 5.6 | 49.4 | 12 | 12.2 | 7 | - | 8.1 | 30.8 | 12×n+4.2 | 3.5 | 4.3 | 13.7 |
| SCL2-08-H66 | φ6 | 38 | 44.5 | 22.9 | 15 | 5.6 | 64 | 15 | 15.5 | 11 | - | 9.5 | 41 | 15×n+4 | 3.6 | 18 | |
| SCL2-08-H88 | φ8 | 66.5 | 19 | ||||||||||||||
| SCL2-10-H88 | φ8 | 44 | 50.5 | 29.7 | 20 | 5.1 | 71 | 20 | 20.5 | 11 | - | 11.5 | 47 | 20×n+3 | 19 | ||
| SCL2-10-H1010 | φ10 | 75 | 21 | ||||||||||||||
| SCL2-10-H1212 | φ12 | 20.4 | 4.9 | 79 | 20.4×n+3 | 22 | |||||||||||
注1: 接続チューブ部はエアファイバ専用継手。
注2: 微速タイプはこの位置にスリット（溝）が入る。
注3: F1およびF2寸法は楕円形状。

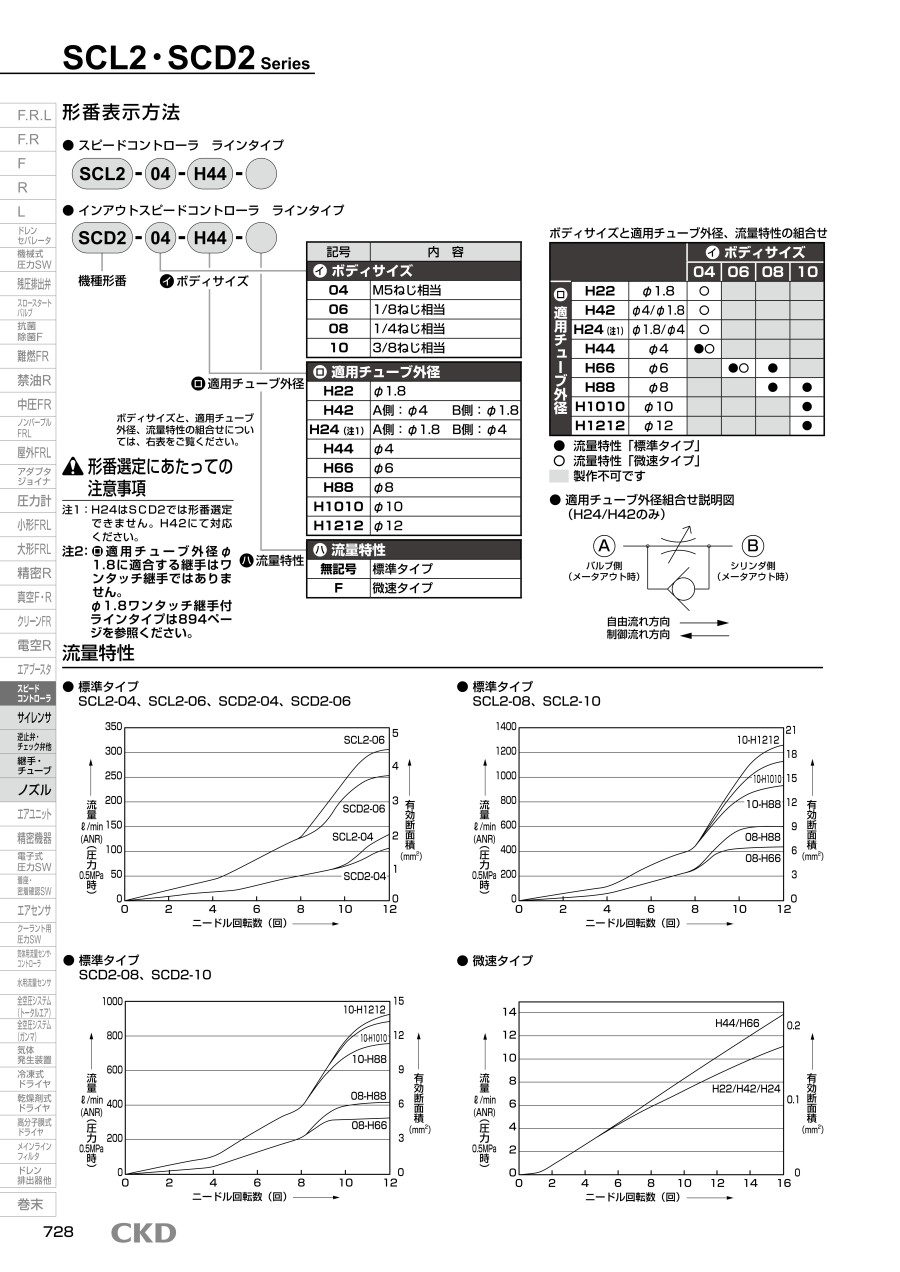

流量特性
SCL2-04 / SCL2-06
SCL2-08、SCL2-10
微速タイプ
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,187円 ( 2,406円 ) | 在庫品1日目当日出荷可能 |
4,131円 ( 4,544円 ) | 18日目 |
1,674円 ( 1,841円 ) | 7日目 |
1,087円 ( 1,196円 ) | 在庫品1日目当日出荷可能 |
1,207円 ( 1,328円 ) | 在庫品1日目当日出荷可能 |
2,830円 ( 3,113円 ) | 7日目 |
2,847円 ( 3,132円 ) | 7日目 |
2,540円 ( 2,794円 ) | 7日目 |
2,667円 ( 2,934円 ) | 在庫品1日目当日出荷可能 |
1,415円 ( 1,557円 ) | 在庫品1日目当日出荷可能 |
1,834円 ( 2,017円 ) | 3日目 |
3,344円 ( 3,678円 ) | 7日目 |
3,344円 ( 3,678円 ) | 7日目 |
3,099円 ( 3,409円 ) | 7日目 |
3,333円 ( 3,666円 ) | 7日目 |
1,759円 ( 1,935円 ) | 在庫品1日目当日出荷可能 |
3,924円 ( 4,316円 ) | 7日目 |
3,693円 ( 4,062円 ) | 7日目 |
1,759円 ( 1,935円 ) | 在庫品1日目当日出荷可能 |
3,412円 ( 3,753円 ) | 在庫品1日目当日出荷可能 |
3,567円 ( 3,924円 ) | 7日目 |
2,391円 ( 2,630円 ) | 在庫品1日目当日出荷可能 |
4,071円 ( 4,478円 ) | 7日目 |
4,072円 ( 4,479円 ) | 7日目 |
2,460円 ( 2,706円 ) | 在庫品1日目当日出荷可能 |
4,071円 ( 4,478円 ) | 7日目 |
4,071円 ( 4,478円 ) | 7日目 |
2,037円 ( 2,241円 ) | 在庫品1日目当日出荷可能 |
3,912円 ( 4,303円 ) | 在庫品1日目当日出荷可能 |
4,071円 ( 4,478円 ) | 7日目 |
詳細情報
基本情報
メーターイン、メーターアウト、インアウトとして使用可能な汎用インライン形スピードコントローラ。
【特長】
・取付部が360°回転するため、底面、側面、パネルマウント等、取付け・設置方式が自在に選べる。
・微速タイプが選択可能、低・微速域の速度制御や小口径シリンダの速度制御がとても容易。
・耐オゾン材料を標準採用、チェックパッキンには劣化防止用の耐オゾン材料を標準採用。
・取付用ブラケットも不要。
【用途】
・ニードルの回転で流量調整しシリンダ・シリンダバルブ・サニタリーバルブ等の開閉スピードや速度を調整。
・回路状況により、アクチュエータの飛び出し防止や速度安定化、単動シリンダの往復速度制御などが可能。
・アクチュエータ、シリンダの遠隔、集中制御に便利。
