スピードコントローラユニバーサルタイプ・ワンタッチ継手付 SC3Uシリーズ

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（2件）

通常単価(税別): 774円～2,801円

税込単価: 851円～3,081円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

スピードコントローラエルボタイプ・ワンタッチ継手付 SC3Wシリーズ

4.7

通常価格(税別)： 899円 (税込価格：989円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

スピードコントローララインタイプワンタッチ継手付 SCL2シリーズ

4.7

通常価格(税別)： 1,087円 (税込価格：1,196円)

通常出荷日：在庫品1日目

配管方向を360度自由に設定できるスピードコントローラ。【特長】・メーターイン...

詳細情報を確認する

種類
スピードコントローラ
本体形状
ユニバーサル
接続部の種類
おねじ+ワンタッチ継手
本体材質
ポリブチレンテレフタレート
ツマミの種類
マイナスドライバ溝付
使用温度範囲 (℃)
0::60
使用圧力範囲 (MPa)
0.05::1

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

CKD 「数値で見える化」で簡単・正確にシリンダ速度設定

未確定：候補が49型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

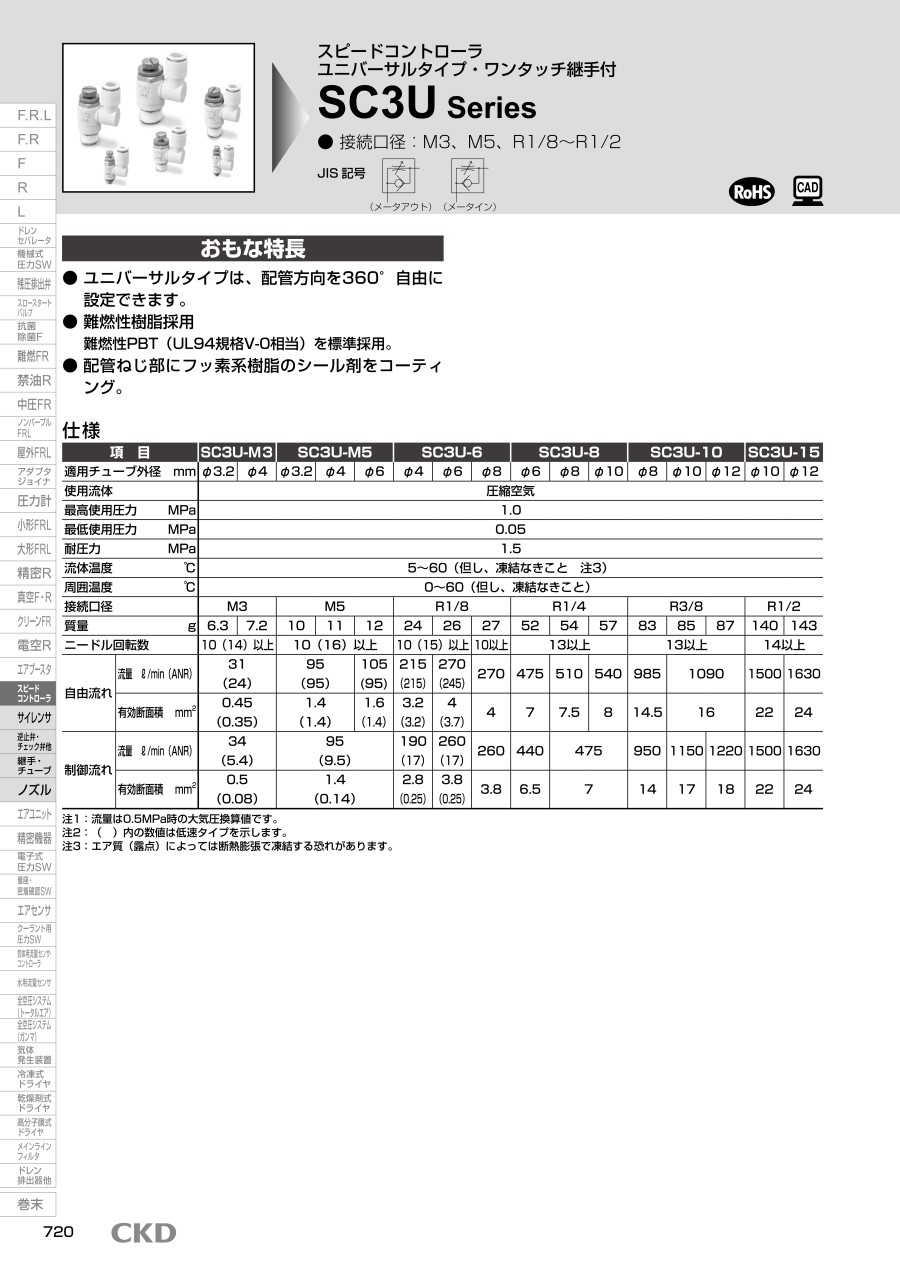

スピードコントローラユニバーサルタイプ・ワンタッチ継手付 SC3Uシリーズ

製品基本情報
本体形状: ユニバーサル / 接続部の種類: おねじ+ワンタッチ継手 / 本体材質: ポリブチレンテレフタレート / ツマミの種類: マイナスドライバ溝付

製品仕様

項目		SC3U-M3		SC3U-M5			SC3U-6			SC3U-8			SC3U-10			SC3U-15
適用チューブ外径 mm		φ3.2	φ4	φ3.2	φ4	φ6	φ4	φ6	φ8	φ6	φ8	φ10	φ8	φ10	φ12	φ10	φ12
使用流体		圧縮空気
最高使用圧力 MPa		1.0
最低使用圧力 MPa		0.05
耐圧力 Mpa		1.5
流体温度 ℃		5～60（但し、凍結なきこと注3）
周囲温度 ℃		0～60（但し、凍結なきこと）
接続口径		M3		M5			R1/8			R1/4			R3/8			R1/2
質量 g		6.3	7.2	10	11	12	24	26	27	52	54	57	83	85	87	140	143
ニードル回転数（回）		10（14）以上		10（16）以上			10（15）以上		10以上	13以上			13以上			14以上
自由流れ	流量 l/min（ANR）	31 （24）		95 （95）		105 (95)	215 （215）	270 （245）	270	475	510	540	985	1090		1500	1630
自由流れ	有効断面積 mm²	0.45 （0.35）		1.4 （1.4）		1.6 （1.4）	3.2 （3.2）	4 （3.7）	4	7	7.5	8	14.5	16		22	24
制御流れ	流量 l/min（ANR）	34 （5.4）		95 （9.5）			190 （17）	260 （17）	260	440	475		950	1150	1220	1500	1630
制御流れ	有効断面積 mm²	0.5 （0.08）		1.4 （0.14）			2.8 （0.25）	3.8 （0.25）	3.8	6.5	7		14	17	18	22	24

注1: 流量は圧力0.5MPa時の大気圧換算値。
注2：（）内の数値は低速タイプを示します。
注3: エアー質（露点）によっては断熱膨張で凍結する恐れあり。

流量特性

標準タイプ（接続口径M3、M5）

標準タイプ（接続口径6）

標準タイプ（接続口径8、10、15）

低速タイプ

内部構造および部品リスト

SC3U-M3 / SC3U-M5

SC3U-6-※

SC3U-8-※ / SC3U-10-※ / SC3U-15-※

品番	部品名称	材質
1	ツマミ	黄銅
2	ロックナット	黄銅
3	グランドナット	黄銅
4	ニードル	ステンレス鋼
5	回転軸	黄銅（M3はステンレス鋼）
6	Oリング	ニトリルゴム
7	Oリング	ニトリルゴム
8	Vパッキン	水素化ニトリルゴム
9	回転体	ポリブチレンテレフタレート（難燃性樹脂※2）
10	Oリング	ニトリルゴム

品番	部品名称	材質
11	ガスケット	ステンレス鋼＋ニトリルゴム
12	プッシュリング	ポリブチレンテレフタレート（難燃性樹脂※2）
13	アウターリング	黄銅
14	チャック	ステンレス鋼
15	チャックホルダ	ポリエーテルイミド（適用チューブ外径φ3.2は黄銅）
16	パッキン	ニトリルゴム
17	継手本体	ポリブチレンテレフタレート（難燃性樹脂※2）
18	ストッパ	黄銅
19	Oリング	ニトリルゴム
20	チェック部	黄銅
21	シール剤	フッ素系樹脂

*1黄銅部品は全て無電解ニッケルメッキ付。
*2UL94規格 V-0相当。

外形寸法図（CAD）

SC3U-※-※（標準タイプ・低速タイプとも同寸法）

SC3U-M3 / SC3U-M5 のA寸法

形番	記号
	φd（適用チューブ外径）	M	A	B	C		D	E	F	G	H	I	J	Ｋ（チューブ挿入長さ）	L 六角対辺
	φd（適用チューブ外径）	M	A	B	MAX	MIN	D	E	F	G	H	I	J	Ｋ（チューブ挿入長さ）	L 六角対辺
SC3U-M3-3	φ3.2	M3×0.5	2.4	11.4	28.5	26	7.4	5	8.5	10	14.3	28.9	9.8	12.5	7
SC3U-M3-4	φ4	M3×0.5	2.4	11.4	28.5	26	7.4	5	10	10	15	32.5	9.8	16	7
SC3U-M5-3	φ3.2	M5×0.8	3.4	12.4	30.8	27.8	9.6	6	8.5	11.1	15.4	30	9.8	12.5	8
SC3U-M5-4	φ4								10	11.1	16.1	33.5		16
SC3U-M5-6	φ6								12.5	12.1	18.4	35		17.5
SC3U-6-4	φ4	R1/8	8	15.4	39.2	33.4	14.5	9	10	14.5	19.5	39	13	16	13
SC3U-6-6	φ6								12.5	14.6	20.8	40.5		17.5
SC3U-6-8	φ8								14.5	15.6	22.8	42		19
SC3U-8-6	φ6	R1/4	11	24.9	51.2	46.1	19	12	12.5	17.3	23.6	50.5	13.8	17.5	17
SC3U-8-8	φ8								14.5	17.8	25.1	52		19
SC3U-8-10	φ10								17.5	19.3	28.1	55.5		21.5
SC3U-10-8	φ8	R3/8	12	29.8	60.2	53.1	22.5	14	14.5	19.6	26.8	57.9	16.7	19	19
SC3U-10-10	φ10								17.5	21.1	29.8	60.9		21.5
SC3U-10-12	φ12								20	22.3	32.3	63.2		23
SC3U-15-10	φ10	R1/2	15	33.8	66.7	59.1	27	16	17.5	23.3	32.1	65.9	18.8	21.5	24
SC3U-15-12	φ12	R1/2	15	33.8	66.7	59.1	27	16	20	24.5	34.5	68.2	18.8	23	24

注意・禁止事項

使用上の注意事項

※ 必ず製品仕様内でご使用ください。
※ 本製品は圧縮空気用です。他流体の使用は避けてください。
※ チューブはチューブエンドまで確実に挿入し、チューブを引いて抜けないことを確認してからご使用ください。
※ チューブは専用カッタで必ず直角に切断しご使用ください。
※ 配管、およびチューブ挿入時、切粉、異物を除去してからご使用ください。
※ チューブは急激に曲げないよう充分余裕をもたせてください。
※ 高温、多湿の場所や屋外、直射日光を避けご使用ください。
※ 切削油やクーラント油、スパッタが直接かかる環境では使用しないでください。
※ 振動・衝撃の強い場所での使用は避けてください。
※ ニードルは全閉時においても多少のリークを許容していますので、ストップバルブとしての使用はご遠慮ください。
※ 特殊環境でのご使用についてはご相談ください。

注意・禁止事項

※ 推奨締付トルク範囲内でご使用ください。
※ 圧力を加えたまま増し締めしないでください。
※ チューブの交換は必ず空気を止め、残圧が無いことを確認してから実施してください。
※ 任意の方向へ回転させ取付可能ですが、常時回転及び揺動の用途としては使用しないでください。
※ 回転体と継手本体の接合部に、回転方向以外の負荷をかけないでください。

接続ねじ	締付けトルク N・m
M3	0.3～0.6
M5	1.0～1.5
Rc1/8	3～5
Rc1/4	6～8
Rc3/8	13～15
Rc1/2	16～18

開発秘話

エアシリンダなどの流量調整に欠かせないスピードコントローラーですが、装置の小形化に伴い機器も小形が進み、当時はシリンダポートへの接続が不可能なタイプがありました。内部構造や配管部の改良を行い、現在は省スペース・コンパクト化を狙った小形のスピードコントローラーも取り揃えています。
