項目	形番
	SC3P
	SC3P-M5		SC3P-6			SC3P-8			SC3P-10				SC3P-15
適用チューブ外径 mm	φ4	φ6	φ4	φ6	φ8	φ6	φ8	φ10	φ6	φ8	φ10	φ12	φ8	φ10	φ12
使用流体	圧縮空気
最高使用圧力 MPa	0.9
最低使用圧力 MPa	0.1
耐圧力 MPa	1.35
周囲温度 ℃	0～60（但し、凍結なきこと）
接続口径 Rc	M5		R1/8			R1/4			R3/8				R1/2
質量ｇ	7	7.6	17	17	20	33	36	39	63	63	66	69	95	98	101
ニードル回転数	7以上		12以上				13以上

注1：エア質（露点）によって断熱膨張で凍結する恐れがあります。

流量と有効断面積

項目		形番
		SC3P
		SC3P-M5		SC3P-6			SC3P-8			SC3P-10				SC3P-15
適用チューブ外径 mm		φ4	φ6	φ4	φ6	φ8	φ6	φ8	φ10	φ6	φ8	φ10	φ12	φ8	φ10	φ12
自由流れ	流量 l/min(ANR)	55		200		230	390	400		600	800		840	1140	1380
自由流れ	有効断面積 mm²	0.9		3		3.5	5.9	6		9	12		12.5	17	21
制御流れ	流量 l/min(ANR)	70		150			270			550	850	920		1100	1450	1600
制御流れ	有効断面積 mm²	1.1		2.3			4			8	12.8	14		16.5	22	24

注1：流量は0.5MPa時の大気圧換算値です。
注2：有効断面積は、流量からの換算値を記載しています。

流量特性

自由流れ

制御流れ

外形図

外形寸法図

形番	記号
	φD チューブ外径	R	A	B		L1		L2	φP1	φP2	C チューブエンド	E	H 対辺	φZ	X	Y
	φD チューブ外径	R	A	MAX	MIN	MAX	MIN	L2	φP1	φP2	C チューブエンド	E	H 対辺	φZ	X	Y
SC3P-M5-4	φ4	M5×0.8	3.2	29.7	27.0	26.5	23.8	6.4	8	9.8	11.3	15.7	8	-	9.8	7.8
SC3P-M5-6	φ6	M5×0.8	3.2	29.7	27.0	26.5	23.8	7.2	10.5	9.8	11.8	17.7	8	-	11.8	9.8
SC3P-6-4	φ4	R1/8	8	41.5	34.9	37.5	30.9	10.7	8	14.4	11.3	18	10	-	9.8	7.8
SC3P-6-6	φ6							10.7	10.5		11.8	18.5		-	11.8	9.8
SC3P-6-8	φ8							11.9	14.4		18.1	26.9		13.8	-	-
SC3P-8-6	φ6	R1/4	11.1	48.9	42.2	42.8	36.1	11.9	10.5	18.4	11.8	20.4	14	-	11.8	9.8
SC3P-8-8	φ8							13.2	14.4		18.1	28.4		13.8	-	-
SC3P-8-10	φ10							14.8	17.6		20.2	30.9		16.8	-	-
SC3P-10-6	φ6	R3/8	13.2	54.4	46.9	48	40.5	15.4	14.4	22	17	29	19	11.8	-	-
SC3P-10-8	φ8							15.4	14.4		18.1	28.9		13.8	-	-
SC3P-10-10	φ10							16.7	17.6		20.2	31.2		16.8	-	-
SC3P-10-12	φ12							18.4	21		23.4	36.9		19.8	-	-
SC3P-15-8	φ8	R1/2	16	59.7	52.4	51.5	44.2	18	14.4	28	18.1	31	24	13.8	-	-
SC3P-15-10	φ10							18	17.6		20.2	33.6		16.8	-	-
SC3P-15-12	φ12							19.7	21		23.4	36.4		19.8	-	-

※ テーパメネジタイプのL1、L2寸法はねじ締付後の参考寸法です。

内部構造および部品リスト

内部構造

品番	部品名称	材質
1	ニードル	ステンレス鋼（SUS303相当品）
2	ロックナット	ステンレス鋼（SUS303相当品）
3	Oリング	水素化ニトリルゴム
4	樹脂本体	ポリブチレンテレフタレート
5	金属本体	ステンレス鋼（SUS303相当品）
6	カゴ	ポリブチレンテレフタレート
7	チェックパッキン	水素化ニトリルゴム
8	ナカゴ	ステンレス鋼（SUS303相当品）

品番	部品名称	材質
9	ツマミ	ステンレス鋼（SUS303相当品）
10	弾性体スリーブ	水素化ニトリルゴム
11	ロックリング	ステンレス鋼（SUS303相当品）
12	ガイドリング	ステンレス鋼（SUS303相当品）
13	ロック爪	ステンレス鋼（SUS301）
14	開放リング	ポリアセタール
15	ガスケット	ポリフェニレンサルファイド

注意・禁止事項

使用上の注意事項

※ 必ず製品仕様内でご使用ください。
※ 本製品は圧縮空気用です。他流体の使用は避けてください。
※ チューブはチューブエンドまで確実に挿入し、チューブを引いて抜けないことを確認してからご使用ください。
※ チューブは専用カッタで必ず直角に切断しご使用ください。
※ 配管、およびチューブ挿入時、切粉、異物を除去してからご使用ください。
※ チューブは急激に曲げないよう充分余裕をもたせてください。
※ 高温、多湿の場所や屋外、直射日光を避けご使用ください。
※ 振動・衝撃の強い場所での使用は避けてください。
※ ニードルは全閉時においても多少のリークを許容していますので、ストップバルブとしての使用はご遠慮ください。
※ チューブの交換は必ず空気を止め残圧が無いことを確認してから実施してください。
※ 耐薬品性は、SUS440相当と同等です。これ以上の耐薬品性が必要な場合は使用できません。
※ 腐蝕しやすい雰囲気中でのご使用は、必ずお問合せください。条件により継手本体の破損の原因となります。

注意・禁止事項

※ 推奨締付トルク範囲内でご使用ください。
※ 圧力を加えたまま増し締めしないでください。
※ チューブの交換は必ず空気を止め、残圧が無いことを確認して実施してください。
※ 任意の方向へ回転させ取付可能ですが、常時回転及び揺動の用途としては使用しないでください。

〔推奨締付トルク〕

接続ねじ	締付けトルク N･m
M5	1.0～1.5
R1/8	7～9
R1/4	12～14
R3/8	22～24
R1/2	28～30

型番リスト

表示件数

型番

制御方向

最大流量

(l/min)

管接続口径

管接続口径1 オネジ

適用チューブ径

(mm)

最小発注数量

メータアウト	200	R	1/8	4	1個
メータイン	200	R	1/8	4	1個
メータアウト	200	R	1/8	6	1個
メータイン	200	R	1/8	6	1個
メータアウト	230	R	1/8	8	1個
メータイン	230	R	1/8	8	1個
メータアウト	390	R	1/4	6	1個
メータイン	390	R	1/4	6	1個
メータアウト	400	R	1/4	8	1個
メータイン	400	R	1/4	8	1個
メータイン	400	R	1/4	10	1個
メータアウト	600	R	3/8	6	1個
メータアウト	800	R	3/8	8	1個
メータイン	800	R	3/8	8	1個
メータアウト	800	R	3/8	10	1個
メータイン	800	R	3/8	10	1個
メータアウト	840	R	3/8	12	1個
メータイン	840	R	3/8	12	1個
メータアウト	1140	R	1/2	8	1個
メータイン	1140	R	1/2	8	1個
メータアウト	1380	R	1/2	10	1個
メータアウト	1380	R	1/2	12	1個
メータイン	1380	R	1/2	12	1個
メータアウト	55	M	M5	4	1個
メータアウト	55	M	M5	6	1個
メータイン	55	M	M5	6	1個

通常単価(税別) (税込単価)	通常出荷日

3,837円 ( 4,221円 )	在庫品1日目当日出荷可能
3,938円 ( 4,332円 )	4日目
4,043円 ( 4,447円 )	3日目
4,043円 ( 4,447円 )	4日目
4,050円 ( 4,455円 )	5日目
4,161円 ( 4,577円 )	4日目
4,487円 ( 4,936円 )	5日目
4,592円 ( 5,051円 )	4日目
4,800円 ( 5,280円 )	5日目
4,800円 ( 5,280円 )	4日目
4,830円 ( 5,313円 )	4日目
5,518円 ( 6,070円 )	4日目
5,591円 ( 6,150円 )	5日目
5,591円 ( 6,150円 )	4日目
5,809円 ( 6,390円 )	5日目
5,809円 ( 6,390円 )	27日目
6,056円 ( 6,662円 )	4日目
6,056円 ( 6,662円 )	4日目
7,220円 ( 7,942円 )	4日目
7,220円 ( 7,942円 )	4日目
7,409円 ( 8,150円 )	4日目
7,643円 ( 8,407円 )	4日目
7,643円 ( 8,407円 )	4日目
3,302円 ( 3,632円 )	5日目
3,747円 ( 4,122円 )	5日目
3,492円 ( 3,841円 )	4日目

詳細情報

基本情報

基本情報

ステンレス耐腐食タイプのスピードコントローラ。
【特長】
・腐蝕に優れたステンレスを使用した速度制御弁SUS303相当（Cr20%、Mo2%）ステンレスを採用。
・黄銅材を使用していないため、銅イオンを嫌う雰囲気での使用に最適。
・チェックパッキンには劣化防止用の耐オゾン材料を標準採用
・材質から地球環境に悪影響を及ぼす物質を排除。
【用途】
・ニードルを回転させ、流量を調整する。
・アクチュエータ、シリンダ、シリンダバルブ等の開閉スピードや速度を調整。
・シリンダに直結して使用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。

■CKD商品選定ページはこちら

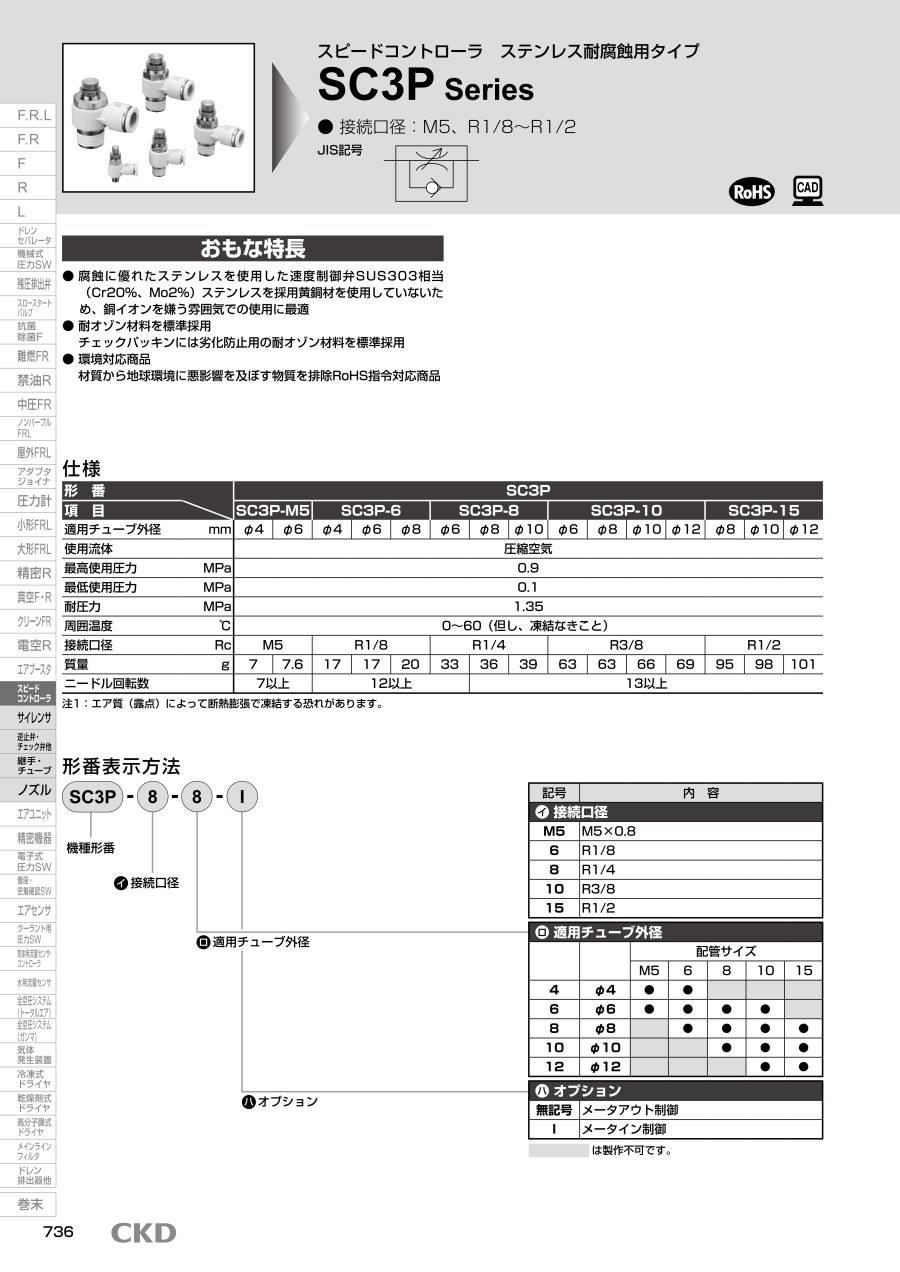

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
耐腐蝕用ストレートふっ素樹脂（PFA）チューブ
対応チューブ（PISCO製）<br/>5m、20m、100m単位で各色揃えたラインナップです。
ミスミ
ふっ素樹脂チューブ
耐熱・耐寒性に優れた、ふっ素樹脂チューブ。0.5m単位でカット可能です。ミスミ製です。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

スピードコントローラステンレス耐腐蝕用タイプ SC3Pシリーズのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qメータアウト、メータインの違いは？

制御可能な方向の違いです。メータアウトは、シリンダから排気されるエア量を制御します。メータインは、シリンダに供給するエア量を制御します。メータアウトの方が動作が安定しているので、一般的に利用されます。

Qスピードコントローラでエアを絞れば、推力も変わるのでしょうか。

供給流量では、エアシリンダの速度調整しかできません。力（推力）を調整する場合は、供給する圧力を調整するレギュレータが必要になります。
