スピードコントローラ エルボタイプ・ワンタッチ継手付 SC3Wシリーズ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 899円～3,537円
- 税込単価
- 989円～3,891円
ワンタッチ管継手付エルボタイプのスピードコントローラ。【特長】・スピコンとして...
詳細情報を確認する- 本体形状
- エルボ
- 接続部の種類
- おねじ+ワンタッチ継手
- 本体材質
- ポリブチレンテレフタレート
- ねじ部材質
- 黄銅
- ツマミの種類
- マイナスドライバ溝付
- 使用温度範囲 (℃)
- 0::60
- 使用圧力範囲 (MPa)
- 0.05::1
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が104型番あります。
商品仕様
スピードコントローラ エルボタイプ・ワンタッチ継手付 SC3Wシリーズ
CS3W-6-6
SC3W-10-10
SC3W-M5-6
製品基本情報
本体形状: エルボ / 接続部の種類: おねじ+ワンタッチ継手 / 本体材質: ポリブチレンテレフタレート / ねじ部材質: 黄銅 / ツマミの種類: マイナスドライバ溝付
本体形状: エルボ / 接続部の種類: おねじ+ワンタッチ継手 / 本体材質: ポリブチレンテレフタレート / ねじ部材質: 黄銅 / ツマミの種類: マイナスドライバ溝付

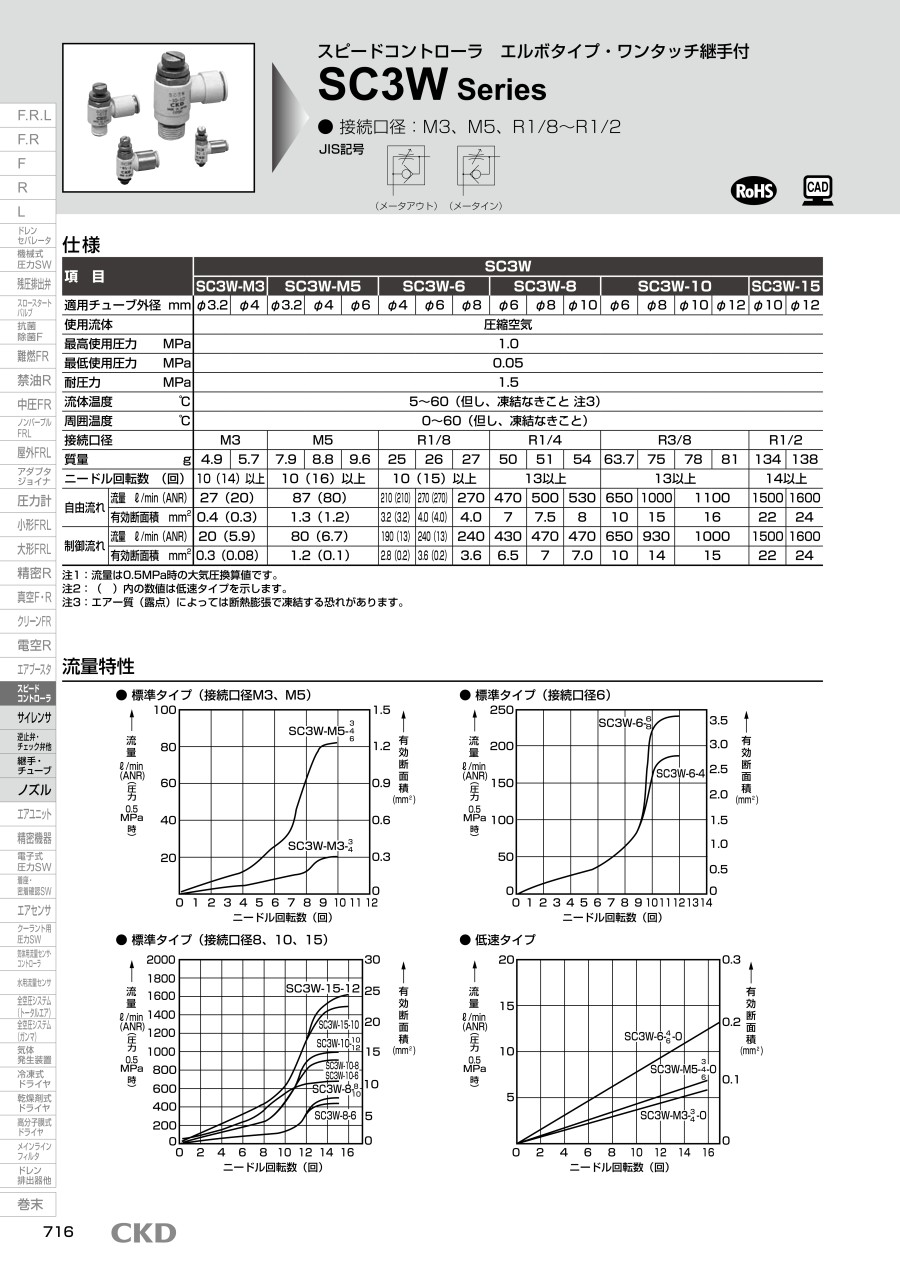

製品仕様
| 項 目 | SC3W | |||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SC3W-M3 | SC3W-M5 | SC3W-6 | SC3W-8 | SC3W-10 | SC3W-15 | |||||||||||||
| 適用チューブ外径 mm | φ3.2 | φ4 | φ3.2 | φ4 | φ6 | φ4 | φ6 | φ8 | φ6 | φ8 | φ10 | φ6 | φ8 | φ10 | φ12 | φ10 | φ12 | |
| 使用流体 | 圧縮空気 | |||||||||||||||||
| 最高使用圧力 MPa | 1.0 | |||||||||||||||||
| 最低使用圧力 MPa | 0.05 | |||||||||||||||||
| 耐圧力 Mpa | 1.5 | |||||||||||||||||
| 流体温度 ℃ | 5～60（但し、凍結なきこと 注3） | |||||||||||||||||
| 周囲温度 ℃ | 0～60（但し、凍結なきこと） | |||||||||||||||||
| 接続口径 | M3 | M5 | R1/8 | R1/4 | R3/8 | R1/2 | ||||||||||||
| 質量 g | 4.9 | 5.7 | 7.9 | 8.8 | 9.6 | 25 | 26 | 27 | 50 | 51 | 54 | 63.7 | 75 | 78 | 81 | 134 | 138 | |
| ニードル回転数 （回） | 10（14）以上 | 10（16）以上 | 10（15）以上 | 13以上 | 13以上 | 14以上 | ||||||||||||
| 自由流れ | 流量 l/min（ANR） | 27（20） | 87（80） | 210（210） | 270（270） | 270 | 470 | 500 | 530 | 650 | 1000 | 1100 | 1500 | 1600 | ||||
| 有効断面積 mm2 | 0.4（0.3） | 1.3（1.2） | 3.2（3.2） | 4.0（4.0） | 4 | 7 | 7.5 | 8 | 10 | 15 | 16 | 22 | 24 | |||||
| 制御流れ | 流量 l/min（ANR） | 20（5.9） | 80（6.7） | 190（13） | 240（13） | 240 | 430 | 470 | 470 | 650 | 930 | 1000 | 1500 | 1600 | ||||
| 有効断面積 mm2 | 0.3（0.08） | 1.2（0.1） | 2.8（0.2） | 3.6（0.2） | 3.6 | 6.5 | 7 | 7 | 10 | 14 | 15 | 22 | 24 | |||||
注1: 流量は圧力0.5MPa時の大気圧換算値。
注2:（ ）内の数値は低速タイプを示す。
注3: エアー質（露点）によっては断熱膨張で凍結する恐れあり。
流量特性
標準タイプ（接続口径M3、M5）
標準タイプ（接続口径6）
標準タイプ（接続口径8、10、15）
低速タイプ
内部構造および部品リスト
接続口径: M3、M5
接続口径: 6、10（φ6のみ）
接続口径: 8、10、15
| 品番 | 部品名称 | 材 質 | 品番 | 部品名称 | 材 質 | |
|---|---|---|---|---|---|---|
| 1 | ツマミ | 黄銅 | 11 | ガスケット | 鋼＋ニトリルゴム（M5のみ） | |
| 2 | ロックナット | 黄銅 | 12 | パッキン | ニトリルゴム | |
| 3 | グランドナット | 黄銅 | 13 | チャック | ステンレス | |
| 4 | ニードル | ステンレス | 14 | チャックホルダ | M3,M5 | 黄銅 |
| 5 | 回転軸 | 黄銅（M3はステンレス鋼） | R1/8～ | ポリエーテルイミド | ||
| 6 | Oリング | ニトリルゴム | 15 | アウターリング | 黄銅 | |
| 7 | Oリング | ニトリルゴム | 16 | プッシュリング | ポリブチレンテレフタレート（難燃性樹脂※2） | |
| 8 | パッキン | 水素化ニトリルゴム | 17 | 継手本体 | 銅合金 | |
| 9 | 回転体 | ポリブチレンテレフタレート（難燃性樹脂※2） | 18 | チェック部 | 黄銅 | |
| 10 | Oリング | ニトリルゴム | 19 | シール剤 | フッ素系樹脂 | |
- *1黄銅製品は全て無電解ニッケルメッキ付。
- *2UL94規格V-O相当。
外形寸法図（CAD）
SC3W-M3-※ / SC3W-M5-※
六角対辺
| 形番 | φd (適用チューブ外径) | M | A | B | C | D | E | F | G | K (チューブ 挿入長さ) | 六角対辺 | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MAX | MIN | |||||||||||
| SC3W-M3-3 | φ3.2 | M3×0.5 | 2.4 | 11.4 | 27.6 | 25.1 | 7.4 | 5 | 7.5 | 15.5 | 11.7 | 7 |
| SC3W-M3-4 | φ4 | M3×0.5 | 2.4 | 11.4 | 27.6 | 25.1 | 7.4 | 5 | 8.8 | 16.6 | 12.9 | 7 |
| SC3W-M5-3 | φ3.2 | M5×0.8 | 3.4 | 12.4 | 30.6 | 27.2 | 9.6 | 6 | 7.5 | 16.0 | 11.7 | 8 |
| SC3W-M5-4 | φ4 | M5×0.8 | 3.4 | 12.4 | 30.6 | 27.2 | 9.6 | 6 | 8.8 | 17.2 | 12.9 | 8 |
| SC3W-M5-6 | φ6 | M5×0.8 | 3.4 | 12.4 | 30.6 | 27.2 | 9.6 | 6 | 10.8 | 18.8 | 14.0 | 8 |
SC3W-6-※ / SC3W-8-※ / SC3W-10-※ / SC3W-15-※
六角対辺
| 形番 | M | 適用チューブ外径 | A | B | C | D | E | F | G | 六角対辺 |
|---|---|---|---|---|---|---|---|---|---|---|
| SC3W-6-4 | R1/8 | φ4 | 38.4 | 16.2 | 8 | 7.3 | 23.1 | 9 | 10.0 | 13 |
| SC3W-6-6 | φ6 | 38.4 | 15.7 | 8 | 7.3 | 24.1 | 9 | 12.5 | 13 | |
| SC3W-6-8 | φ8 | 38.4 | 15.4 | 8 | 7.3 | 25.3 | 9 | 14.5 | 13 | |
| SC3W-8-6 | R1/4 | φ6 | 51.2 | 25 | 11 | 9.5 | 27.2 | 12 | 13.8 | 17 |
| SC3W-8-8 | φ8 | 51.2 | 25 | 11 | 9.5 | 28.5 | 12 | 16.3 | 17 | |
| SC3W-8-10 | φ10 | 51.2 | 24 | 11 | 9.5 | 32.0 | 12 | 19.3 | 17 | |
| SC3W-10-6 | R3/8 | φ6 | 52.4 | 23.1 | 12 | 11.3 | 28.3 | 14 | 12.5 | 19 |
| SC3W-10-8 | φ8 | 60.2 | 30.0 | 12 | 11.3 | 30.3 | 14 | 16.3 | 19 | |
| SC3W-10-10 | φ10 | 60.2 | 30.0 | 12 | 11.3 | 33.8 | 14 | 19.3 | 19 | |
| SC3W-10-12 | φ12 | 60.2 | 29.3 | 12 | 11.3 | 37.8 | 14 | 21.3 | 19 | |
| SC3W-15-10 | R1/2 | φ10 | 66.7 | 33.8 | 15 | 13.5 | 36.0 | 16 | 19.3 | 24 |
| SC3W-15-12 | φ12 | 66.7 | 33.8 | 15 | 13.5 | 40.0 | 16 | 21.3 | 24 |
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,596円 ( 1,756円 ) | 在庫品1日目当日出荷可能 |
1,599円 ( 1,759円 ) | 5日目 |
2,154円 ( 2,369円 ) | 69日目 |
2,412円 ( 2,653円 ) | 69日目 |
1,617円 ( 1,779円 ) | 5日目 |
1,617円 ( 1,779円 ) | 5日目 |
2,124円 ( 2,336円 ) | 69日目 |
2,154円 ( 2,369円 ) | 5日目 |
2,369円 ( 2,606円 ) | 81日目 |
1,139円 ( 1,253円 ) | 在庫品1日目当日出荷可能 |
1,557円 ( 1,713円 ) | 在庫品1日目当日出荷可能 |
2,154円 ( 2,369円 ) | 5日目 |
2,154円 ( 2,369円 ) | 70日目 |
1,617円 ( 1,779円 ) | 5日目 |
1,435円 ( 1,579円 ) | 5日目 |
2,274円 ( 2,501円 ) | 5日目 |
2,369円 ( 2,606円 ) | 5日目 |
2,369円 ( 2,606円 ) | 5日目 |
1,286円 ( 1,415円 ) | 在庫品1日目当日出荷可能 |
1,599円 ( 1,759円 ) | 在庫品1日目当日出荷可能 |
2,274円 ( 2,501円 ) | 69日目 |
2,124円 ( 2,336円 ) | 69日目 |
2,012円 ( 2,213円 ) | 5日目 |
1,466円 ( 1,613円 ) | 在庫品1日目当日出荷可能 |
1,681円 ( 1,849円 ) | 在庫品1日目当日出荷可能 |
2,970円 ( 3,267円 ) | 81日目 |
2,478円 ( 2,726円 ) | 70日目 |
2,323円 ( 2,555円 ) | 5日目 |
2,970円 ( 3,267円 ) | 5日目 |
1,760円 ( 1,936円 ) | 在庫品1日目当日出荷可能 |
1,834円 ( 2,017円 ) | 在庫品1日目当日出荷可能 |
2,970円 ( 3,267円 ) | 69日目 |
2,478円 ( 2,726円 ) | 69日目 |
2,323円 ( 2,555円 ) | 5日目 |
2,970円 ( 3,267円 ) | 5日目 |
1,466円 ( 1,613円 ) | 在庫品1日目当日出荷可能 |
1,684円 ( 1,852円 ) | 5日目 |
2,323円 ( 2,555円 ) | 69日目 |
2,970円 ( 3,267円 ) | 70日目 |
2,251円 ( 2,476円 ) | 在庫品1日目当日出荷可能 |
2,139円 ( 2,353円 ) | 在庫品1日目当日出荷可能 |
2,893円 ( 3,182円 ) | 70日目 |
3,169円 ( 3,486円 ) | 5日目 |
3,169円 ( 3,486円 ) | 5日目 |
1,998円 ( 2,198円 ) | 在庫品1日目当日出荷可能 |
2,139円 ( 2,353円 ) | 5日目 |
2,755円 ( 3,031円 ) | 5日目 |
3,169円 ( 3,486円 ) | 69日目 |
3,169円 ( 3,486円 ) | 69日目 |
1,998円 ( 2,198円 ) | 在庫品1日目当日出荷可能 |
2,139円 ( 2,353円 ) | 5日目 |
2,755円 ( 3,031円 ) | 69日目 |
3,169円 ( 3,486円 ) | 70日目 |
1,696円 ( 1,866円 ) | 在庫品1日目当日出荷可能 |
2,139円 ( 2,353円 ) | 5日目 |
2,893円 ( 3,182円 ) | 70日目 |
1,999円 ( 2,199円 ) | 在庫品1日目当日出荷可能 |
2,599円 ( 2,859円 ) | 5日目 |
3,154円 ( 3,469円 ) | 5日目 |
3,001円 ( 3,301円 ) | 70日目 |
詳細情報
基本情報
ワンタッチ管継手付エルボタイプのスピードコントローラ。
【特長】
・スピコンとして使用
・メーターイン、メーターアウトを用意
・汎用エルボタイプ
・標準タイプと低速タイプを用意
・標準で黄銅部品は無電解ニッケルメッキ。難燃性樹脂を採用
【用途】
・ニードルの回転で流量調整しシリンダ、シリンダバルブ、サニタリーバルブ等の開閉スピードや速度を調整
