ＴＡＩＹＯ(太陽鉄工)

プラグサイレンサPSAシリーズ

プラグサイレンサPSAシリーズ

ご注意

  • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
    セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
  • 本ページの商品は最低発注数量が変更となりました。
    型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

【ディージット】
探しまわる購買は
もうおしまい
未確定：候補が3型番あります。
数量：

商品情報

外形図

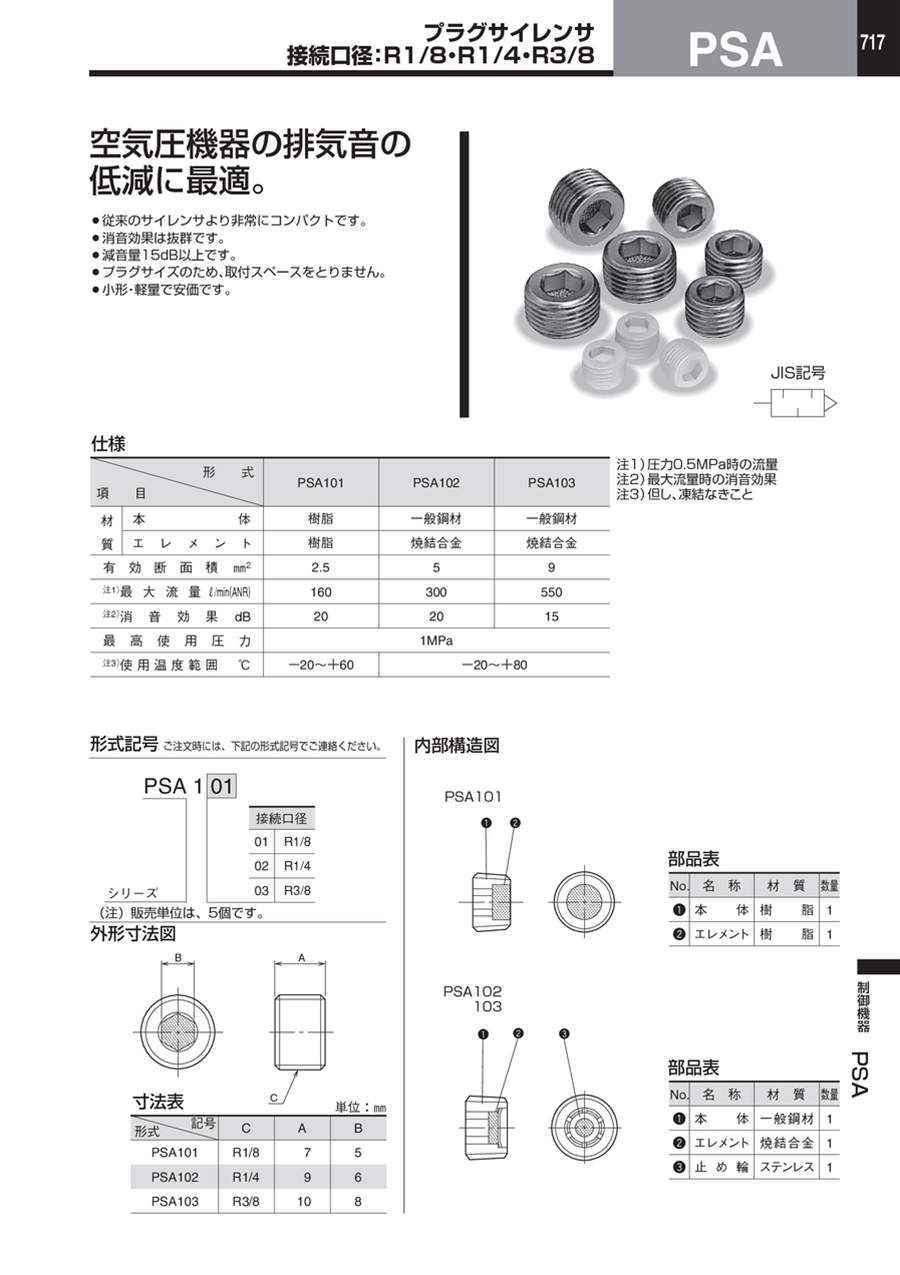

プラグサイレンサPSAシリーズ 外形図

製品仕様

項目PSA101PSA102PSA103
材質本体樹脂一般鋼材一般鋼材
エレメント樹脂焼結合金焼結合金
有効断面積 mm22.559
注1）最大流量 ℓ/min（ANR）160300550
注2）消音効果 dB202015
最高使用圧力1MPa
注3）使用温度範囲 ℃-20℃～+60℃-20℃～+80℃

注1）圧力0.5MPa時の流量
注2）最大流量時の消音効果
注3）但し、凍結なきこと

規格表

寸法

単位：mm

形式CAB
PSA101R1/875
PSA102R1/496
PSA103R3/8108

内部構造図／部品表

PSA101

プラグサイレンサPSAシリーズ 規格表01

PSA102・103

プラグサイレンサPSAシリーズ 規格表02
No名称材質数量
1本体樹脂1
2エレメント樹脂1
No名称材質数量
1本体一般鋼材1
2エレメント焼結合金1
3止め輪ステンレス1

型番リスト

表示件数
  • 1
    • 型番
    PSA101
    PSA102
    PSA103

    取付ねじの呼び

    本体材質

    有効断面積（範囲）

    エレメント材質

    最大流量

    (l/min)

    消音効果

    (dB)

    有効断面積

    (mm2)

    		最小発注数量
    1/8
    樹脂
    ～5.0
    [樹脂系] 樹脂
    160
    20
    2.5
    1個
    1/4
    一般鋼材
    ～5.0
    焼結合金
    300
    20
    5
    5個
    3/8
    一般鋼材
    5.1～10.0
    焼結合金
    550
    15
    9
    5個
    通常単価(税別) (税込単価)
    通常出荷日
    850円
    ( 935円 )
    在庫品1日目当日出荷可能
    1,182円
    ( 1,300円 )
    在庫品1日目当日出荷可能
    1,155円
    ( 1,271円 )
    在庫品1日目当日出荷可能
  • 1

    • 詳細情報

    基本情報

    空気圧機器の排気音の低減に最適。
    【特長】
    ・従来のサイレンサより非常にコンパクトです。
    ・消音効果は抜群です。
    ・減音量15dB以上です。
    ・プラグサイレンサのため、取付スペースをとりません。
    ・小形・軽量です。

    ご注意

    • 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
      セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
    • 本ページの商品は最低発注数量が変更となりました。
      型番ごとに最低発注数量が異なるため、詳細は見積・注文画面でご確認ください。

    商品担当おすすめ

    • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

    プラグサイレンサPSAシリーズのレビュー
    5平均満足度：5.03件のレビュー
    排気ポートに使用しています
    5
    満足度：5.02023/07/26
    当社製品のエアー電磁弁の排気ポートに取り付けて使用しています。通常は樹脂タイプの物を使っていますが、スペースが取れない時...もっと読む
    0人が参考にしています。
    既存電磁弁に設置
    5
    満足度：5.02020/03/03
    既存の電磁弁で、隣り合う継手が邪魔で通常のサイレンサは設置できなかったが、この省スペースな埋め込み型のサイレンサは問題無...もっと読む
    0人が参考にしています。
    試作機配管
    5
    満足度：5.02019/02/10
    試作機の空圧配管用に購入.。 コンパクトながら機能は十分。 　　
    0人が参考にしています。
    3件全て見る
