マフラ 黄銅製 KMシリーズ【1～10個入り】
- 通常単価(税別)
- 779円～5,115円
- 税込単価
- 857円～5,627円
焼結黄銅製で、機械的強度に優れているサイレンサ。【特長】・焼結黄銅製で、機械的...
詳細情報を確認する
未確定：候補が8型番あります。
商品情報
外形図
150-30Aの寸法図
KM-1～KM-8の寸法図
製品仕様
| 項目 | 型番 | |||||||
|---|---|---|---|---|---|---|---|---|
| 150-30A | KM-1 | KM-2 | KM-3 | KM-4 | KM-6 | KM-8 | ||
| 配管接続口径 | #10-32 ユニファイねじ （M5×0.8に使用できます） | R1/8 | R1/4 | R3/8 | R1/2 | R3/4 | R1 | |
| 使用流体 | 空気 | |||||||
| 使用圧力範囲 MPa | 0～0.9 | |||||||
| 保証耐圧力 MPa | 1.3 | |||||||
| 使用温度範囲℃ | +5～+60 | |||||||
| 材質 | 本体 | 黄銅 | ||||||
| エレメント | 焼結黄銅（空気通過部粗さ60μm） | |||||||
| 有効断面積 mm2 | 3.5 | 17 | 42 | 50 | 56 | 103 | 199 | |
| 消音効果 dB | 14 | 1 | 6 | 13 | 8 | 15 | 12 | |
| 質量 g | 3 | 52 | 53 | 55 | 61 | 150 | 335 | |
| 販売単位 | 1個 | |||||||
規格表
| 型番 | 記号 | ||||
|---|---|---|---|---|---|
| 接続口 R | A （二面幅） | B | C | D | |
| KM-1 | 1/8 | 24 （21） | 9 | 48 | 17.5 |
| KM-2 | 1/4 | 10 | 49 | ||
| KM-3 | 3/8 | ||||
| KM-4 | 1/2 | 12 | 51 | ||
| KM-6 | 3/4 | 36 （32） | 15 | 65 | 23.5 |
| KM-8 | 1 | 52 （46） | 20 | 80 | 37 |
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
焼結黄銅製で、機械的強度に優れているサイレンサ。
【特長】
・焼結黄銅製で、機械的強度が優れている。
・コンパクトで取付けスペースをとらない。
・消音効果に優れ、排気抵抗の小さなコンパクトタイプ。
・排気ポートからのゴミの侵入も防止。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

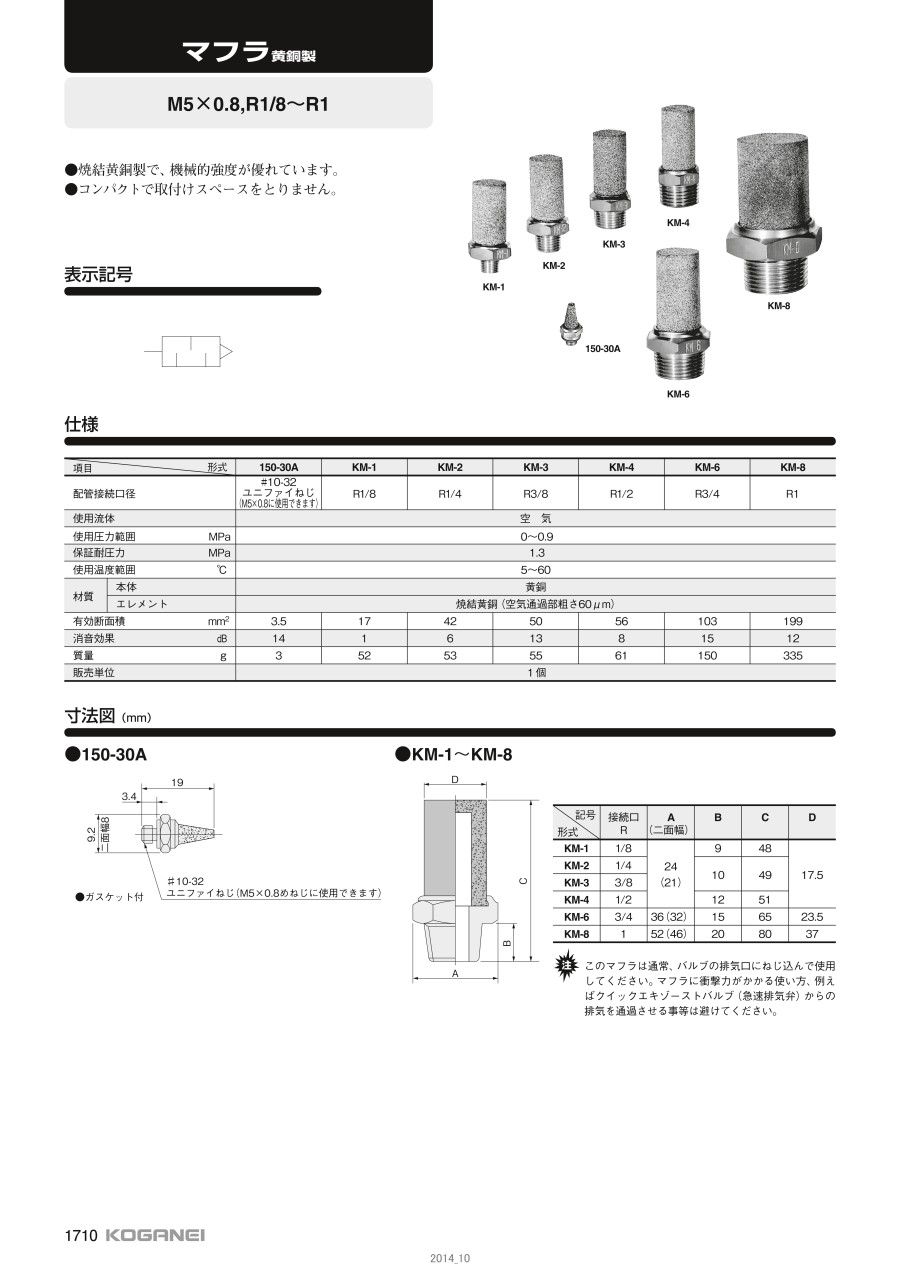

カタログ
商品担当おすすめ
マフラ 黄銅製 KMシリーズのレビュー
エアー装置製品に使用しています
4
4.02022/12/07
顧客から製作を依頼されたエアー装置製品に使用しています。この商品は図面でメーカ指定されていたので、よく使っているミスミで...もっと読む
0人が参考にしています。
セット部品として使用しています
4
4.02022/01/25
顧客から依頼された装置へのセット部品として使用しています。顧客の設備装置で使っているメーカーの品揃えから、耐久性があり、...もっと読む
0人が参考にしています。
会社の製造ラインの必需品
5
5.02017/10/26
元々この商品が付いておりますが、定期的な交換が必要になるためミスミのラインナップにあることに感謝しております。
商品につ...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Q配管時の注意点は。
A
主にバルブに取り付けますが、バルブの穴と穴の間が狭いものもありますので、必ず当該バルブの寸法図を確認後、購入してください。
