ＣＫＤ

サイレンサ高消音・コンパクトタイプ SLW-Sシリーズ

カタログ |

4.2

平均満足度4.2

この商品のレビューをみる（7件）

通常単価(税別): 586円～936円

税込単価: 645円～1,030円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

サイレンサ SLシリーズ

通常価格(税別)： 377円 (税込価格：415円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

サイレンサ樹脂ボディタイプ SLWシリーズ

4.4

通常価格(税別)： 432円 (税込価格：475円)

通常出荷日：在庫品1日目

【特長】・コンパクトで軽量なタイプのサイレンサです。・消音効果は25dB［A］...

詳細情報を確認する

種類
標準
管接続口種類
R（管用テーパおねじ）
エレメント
樹脂系焼結
発注単位 (個)
1

未確定：候補が3型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

SLW-6S/8S

SLW-20S

製品仕様

項目	SLW-6S	SLW-8S	SLW-20S
使用流体	圧縮空気
最高使用圧力 MPa	1.0
最低使用圧力 MPa	0
耐圧力 MPa	1.5
流体温度 ℃	5～60（但し、凍結なきこと注2）
周囲温度 ℃	-10～60（但し、凍結なきこと）
接続口径 R	1/8	1/4	3/4
質量 g	1.0	2.0	20
適用シリンダ内径 mm	φ20～φ80	φ32～φ80	φ100～φ200
消音効果 dB〔A〕	25以上	28以上	30以上
流量注1） L/min（ANR）	800	1,900	6,000
有効断面積 mm²	12	30	90

注1:流量は圧力0.5MPa時の大気圧換算値です。
注2:エアー質（露点）によっては断熱膨張で凍結する恐れがあります。

部品リスト

SLW-6S/8S

SLW-20S

No.	部品名称	材質	色
1	本体	PP	白
2	エレメント	PP焼結樹脂	白

No.	部品名称	材質	色
1	本体	ポリアミド樹脂（難燃性樹脂※）	白
2	エレメント	PP焼結樹脂	白

※UL94規格V-O相当

規格表

SLW-6S/8S

注意・禁止事項

使用上の注意事項

締付トルクは人の手で締付ける程度としてください。（下表トルクを目安に締付けてください。）

ねじサイズ	締付トルク（N・m）
R1/8	0.1～0.15
R1/4	0.15～0.25
R3/4	3.0

型番リスト

表示件数

型番

SLW-6S

SLW-8S

SLW-20S

取付ねじの呼び

本体材質

有効断面積（範囲）

カバ-

流量

(l/min)

消音効果

(dB)

外径

(φ)

有効断面積

(mm2)

トラスココード

最小発注数量

1/8	[樹脂] 樹脂	10.1～20.0	なし	800	25	10.5	12	353-1686	1個
1/4	[樹脂] 樹脂	20.1～30.0	なし	1900	28	14.8	30	353-1694	1個
3/4	[樹脂] 難燃性樹脂	50.1～100.0	あり	6000	30	28	90	353-1678	1個

通常単価(税別) (税込単価)	通常出荷日

586円 ( 645円 )	在庫品1日目当日出荷可能
633円 ( 696円 )	在庫品1日目当日出荷可能
936円 ( 1,030円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】・コンパクトで軽量なタイプのサイレンサです。・消音効果は25dB［A］以上です。

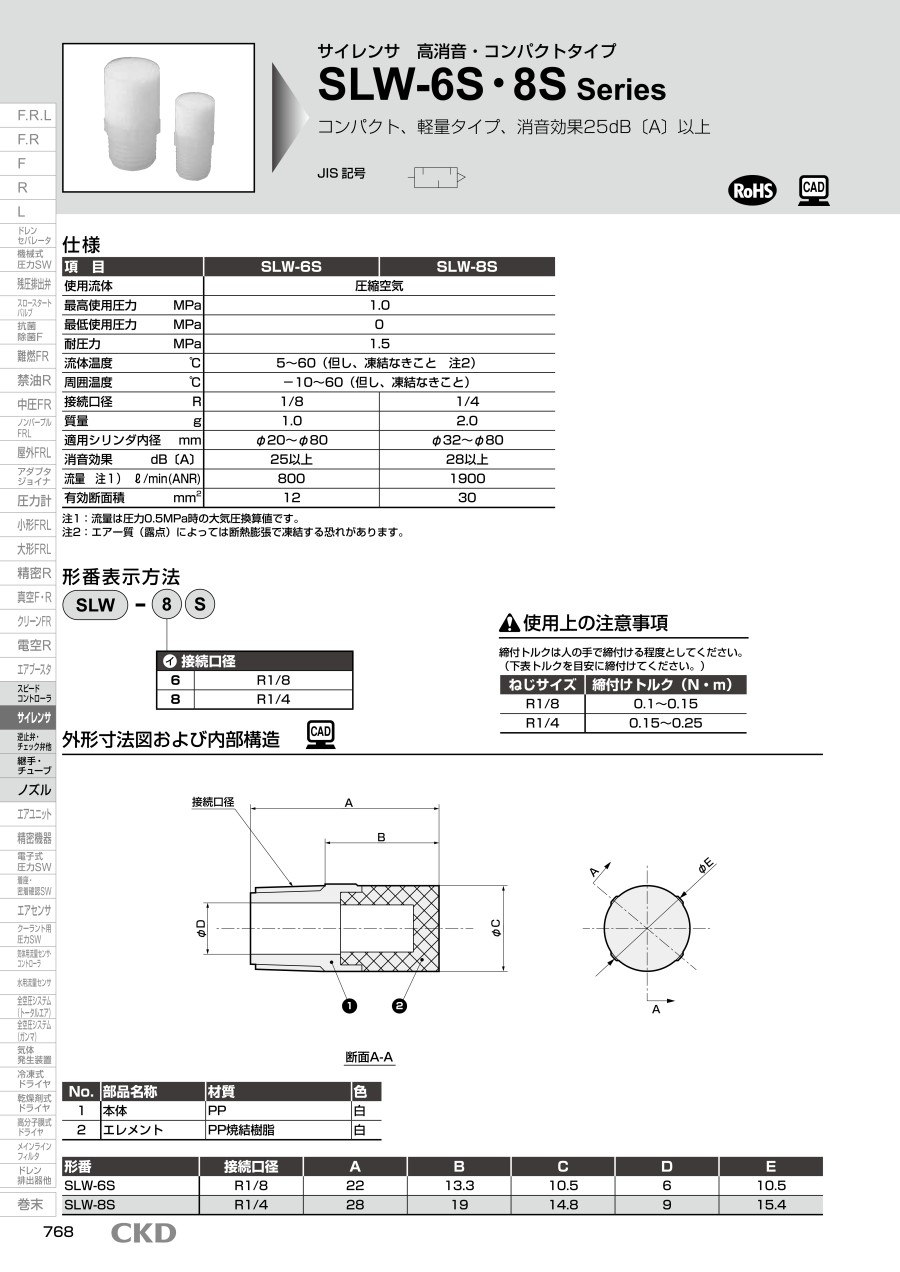

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
