ＣＫＤ

サイレンサ超小型タイプ SLMシリーズ

カタログ |

4.2

平均満足度4.2

この商品のレビューをみる（4件）

通常単価(税別): 418円～478円

税込単価: 460円～526円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

サイレンサ SLシリーズ

通常価格(税別)： 377円 (税込価格：415円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

サイレンサ高消音・コンパクトタイプ SLW-Sシリーズ

4.3

通常価格(税別)： 586円 (税込価格：645円)

通常出荷日：在庫品1日目

【特長】・コンパクトタイプのサイレンサです。・消音効果は20dB〔A〕以上です...

詳細情報を確認する

種類
標準
管接続口種類
M（メートルねじ並目）
本体材質
銅合金
有効断面積（範囲）
～5.0
カバ-
なし
エレメント
銅系焼結
消音効果 (dB)
20
発注単位 (個)
1

未確定：候補が2型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

内部構造

No.	部品名称	材質	色
（1）	本体	銅合金	シルバー
（2）	エレメント	青銅焼結体	シルバー
（3）	ガスケット	ニトリルゴム+銅	-

製品仕様

項目	SLM-M3	SLM-M5
使用流体	圧縮空気
最高使用圧力 MPa	1.0
最低使用圧力 MPa	0
耐圧力 MPa	1.5
流体温度 ℃	+5～+60（但し、凍結なきこと注2）
周囲温度 ℃	-10～+60（但し、凍結なきこと）
接続口径	M3	M5
質量 g	1.0	3.0
適用シリンダ内径 mm	φ6以下	φ6～φ15
消音効果 dB［A］	20以上
流量注1） L/min（ANR）	60	350
有効断面積 mm²	1	5

注1：流量は圧力0.5MPa時の大気圧換算値です。
注2：エアー質（露点）によっては断熱膨張で凍結する恐れがあります。

規格表

型番	A	B	C	D	E	接続口径
SLM-M3	9	5.5	1.4	2.6	4.9	M3×0.5
SLM-M5	16.5	7	3	3.4	7.8	M5×0.8

注意・禁止事項

使用上の注意事項

締付トルクは人の手で締め付ける程度としてください。
（右表トルクを目安に締め付けてください。）
振動・衝撃の大きい場所での使用は避けるようにしてください。使用する場合は確実にゆるみ止めを施してください。

ねじサイズ	締付トルク（N・m）
M3	0.1～0.15
M5	0.2～0.25

型番リスト

表示件数

型番

SLM-M3

SLM-M5

取付ねじの呼び

流量

(l/min)

外径

(φ)

有効断面積

(mm2)

最小発注数量

M3X0.5	60	5.5	1	1個
M5X0.8	350	7	5	1個

通常単価(税別) (税込単価)	通常出荷日

418円 ( 460円 )	在庫品1日目当日出荷可能
478円 ( 526円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】・コンパクトタイプのサイレンサです。・消音効果は20dB〔A〕以上です。

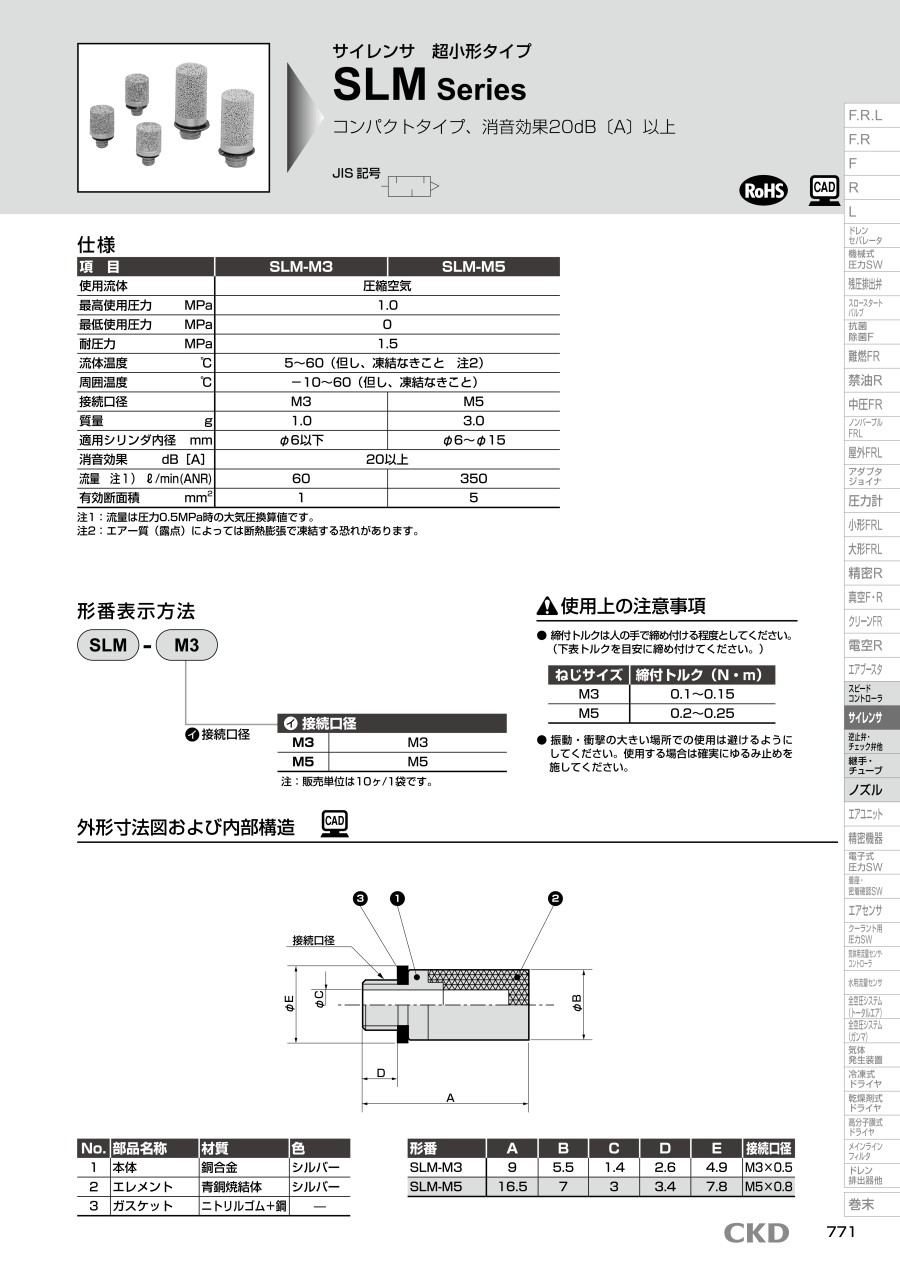

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
