ＣＫＤ

サイレンサ樹脂ボディタイプ SLWシリーズ

カタログ |

4.4

平均満足度4.4

この商品のレビューをみる（9件）

通常単価(税別): 432円～1,162円

税込単価: 475円～1,278円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

サイレンサ SLシリーズ

通常価格(税別)： 377円 (税込価格：415円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

サイレンサ高消音・コンパクトタイプ SLW-Sシリーズ

4.3

通常価格(税別)： 586円 (税込価格：645円)

通常出荷日：在庫品1日目

【特長】・サイレンサ。・小口径タイプ。・樹脂ボディタイプ。・消音効果30dB〔...

詳細情報を確認する

種類
標準
本体材質
難燃性樹脂
カバ-
あり
エレメント
樹脂系焼結
消音効果 (dB)
30
発注単位 (個)
1

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

項目	SLW-6□	SLW-8□	SLW-10□	SLW-15□
使用流体	圧縮空気
最高使用圧力 MPa	1.0
最低使用圧力 MPa	0
耐圧力 MPa	1.5
流体温度 ℃	5～60（但し、凍結なきこと注2）
周囲温度 ℃	-10～60（但し、凍結なきこと）
接続口径 R・NPT・G	1/8	1/4	3/8	1/2
質量 g	3.5	7.5	15	21
適用シリンダチューブ内径 mm	φ20～φ80	φ32～φ80	φ50～φ100	φ50～φ100
消音効果 dB	30以上
流量注1 L/min（ANR）	650	1,300	2,000	4,850
有効断面積 mm²	10	20	30	75

注1:流量は圧力0.5MPa時の大気圧換算値です。
注2:エアー質（露点）によっては断熱膨張で凍結する恐れがあります。

部品リスト

No.	部品名称	材質	色
1	本体	ポリアミド樹脂（難燃性樹脂※）	白
2	エレメント	PP焼結樹脂	白

※UL94規格V-O相当

規格表

注意・禁止事項

使用上の注意事項

締付トルクは人の手で締付ける程度としてください。（下表トルクを目安に締付けてください。）

ねじサイズ	締付トルク（N・m）
M5	1.0
R1/8	1.0
R1/4	2.5
R3/8	3.0
R1/2	3.0

型番リスト

表示件数

型番

管接続口種類

取付ねじの呼び

有効断面積（範囲）

流量

(l/min)

外径

(φ)

有効断面積

(mm2)

トラスココード

最小発注数量

R（管用テーパおねじ）	1/8	5.1～10.0	650	16.5	10	112-3572	1個
NPT（アメリカ管用テーパーねじ）	1/8	5.1～10.0	650	16.5	10	-	1個
R（管用テーパおねじ）	1/4	10.1～20.0	1300	20	20	112-3581	1個
NPT（アメリカ管用テーパーねじ）	1/4	10.1～20.0	1300	20	20	-	1個
R（管用テーパおねじ）	3/8	20.1～30.0	2000	25.5	30	112-3599	1個
NPT（アメリカ管用テーパーねじ）	3/8	20.1～30.0	2000	25.5	30	-	1個
R（管用テーパおねじ）	1/2	50.1～100.0	4850	28	75	112-3602	1個
NPT（アメリカ管用テーパーねじ）	1/2	50.1～100.0	4850	28	75	-	1個

通常単価(税別) (税込単価)	通常出荷日

432円 ( 475円 )	在庫品1日目当日出荷可能
739円 ( 813円 )	在庫品1日目当日出荷可能
469円 ( 516円 )	在庫品1日目当日出荷可能
893円 ( 982円 )	在庫品1日目当日出荷可能
581円 ( 639円 )	在庫品1日目当日出荷可能
1,019円 ( 1,121円 )	在庫品1日目当日出荷可能
861円 ( 947円 )	在庫品1日目当日出荷可能
1,162円 ( 1,278円 )	8日目

詳細情報

基本情報

基本情報

【特長】
・サイレンサ。
・小口径タイプ。
・樹脂ボディタイプ。
・消音効果30dB〔A〕以上。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

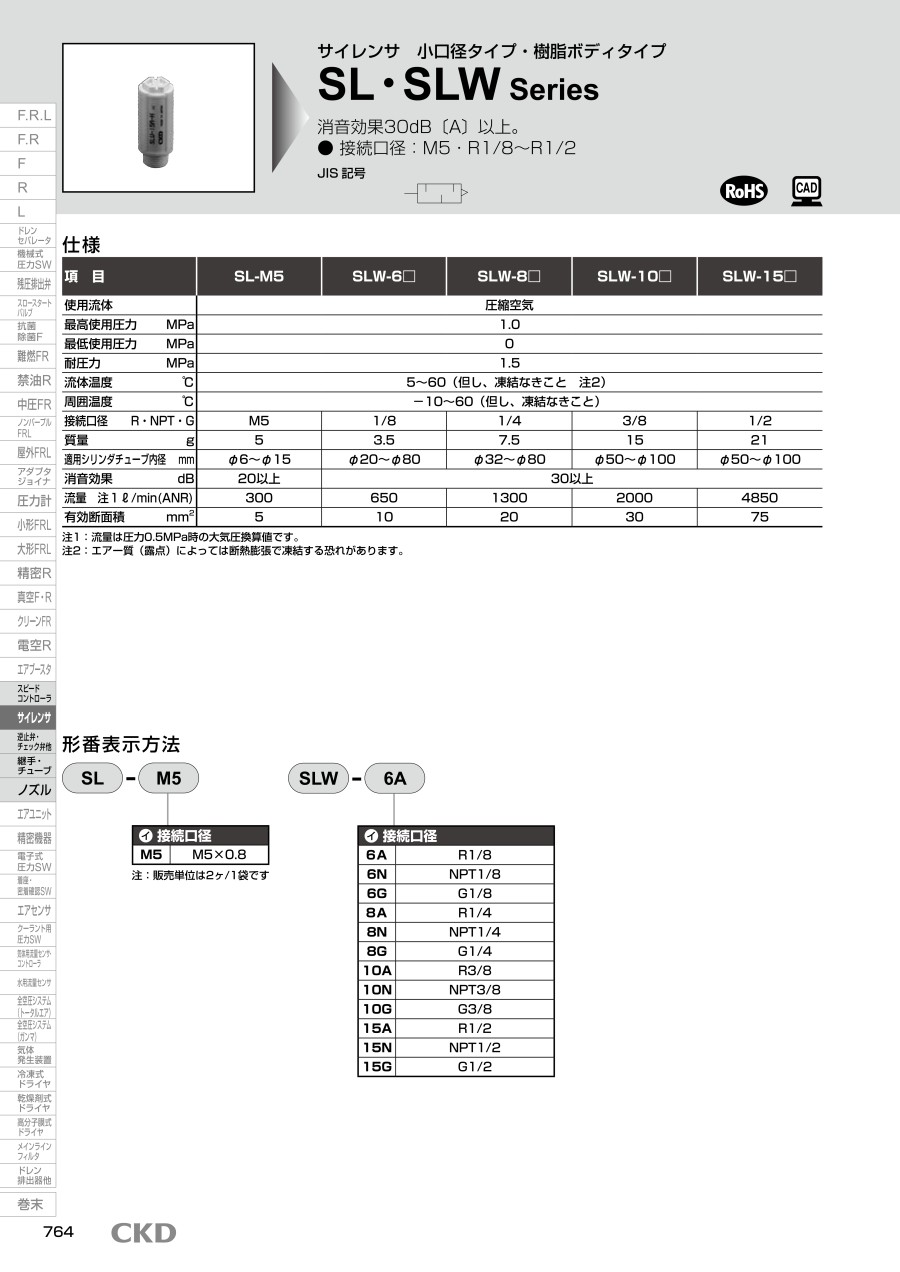

カタログ

カタログ (見開き版)

商品担当おすすめ

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

サイレンサ樹脂ボディタイプ SLWシリーズのレビュー

4.4平均満足度：4.49件のレビュー

星5
44%
星4
56%
星3
0%
星2
0%
星1
0%

消音

満足度：5.02022/03/01

コンバムに付いていたサイレンサーが古くなったので今回これに交換してみました。音が静かになりましたし、色が白なので汚れにも...もっと読む

0人が参考にしています。

電磁弁サイレンサー

満足度：5.02021/12/29

海外製のサイレンサーが真っ黒に汚れていたので交換しました。綺麗になって気持ちいいです。使用上問題なしです。

0人が参考にしています。

ポンスカット機

満足度：4.02021/09/14

ポンスカット機のエアー制御用ソレノイドのサイレンサーとして使用する

0人が参考にしています。

樽詰め機

満足度：5.02020/11/29

樽詰め機の制御バルブを交換する時に、本製品を取り付けて使いました。修理前より機械の作動音を下げることが出来ました。...もっと読む

0人が参考にしています。

サイレンサ

満足度：5.02020/10/21

電磁バルブのサイレンサを交換する目的で使用。これがきれいになると、一気に見た目が良くなります。

0人が参考にしています。

9件全て見る

この商品を見た人は、こんな商品も見ています

	今見ている商品サイレンサ樹脂ボディタイプ SLWシリーズ	サイレンサ高消音・小口径・樹脂ボディタイプ SLW-Hシリーズ	サイレンサ大流量・小口径・樹脂ボディタイプ SLW-Lシリーズ	サイレンサワンタッチタイプ SLW-Hシリーズ	サイレンサ金属ボディタイプ AN□00シリーズ	サイレンサ小型樹脂タイプ・おねじタイプ AN05～40シリーズ
メーカー	ＣＫＤ	ＣＫＤ	ＣＫＤ	ＣＫＤ	SMC	SMC
通常価格	432円-	704円 -	717円 -	632円 -	2,024円 -	305円 -
通常出荷日	在庫品1日目〜	在庫品1日目	在庫品1日目	在庫品1日目〜	在庫品1日目〜	在庫品1日目
種類	標準	標準	標準	ワンタッチタイプ	標準	標準
本体材質	難燃性樹脂	難燃性樹脂	難燃性樹脂	樹脂	アルミニウム	樹脂
カバ-	あり	あり	あり	あり	あり	なし
エレメント	樹脂系焼結	樹脂系焼結	樹脂系焼結	フェルト	樹脂焼結体	樹脂焼結体
消音効果(dB)	30	40	30	20	30	30
