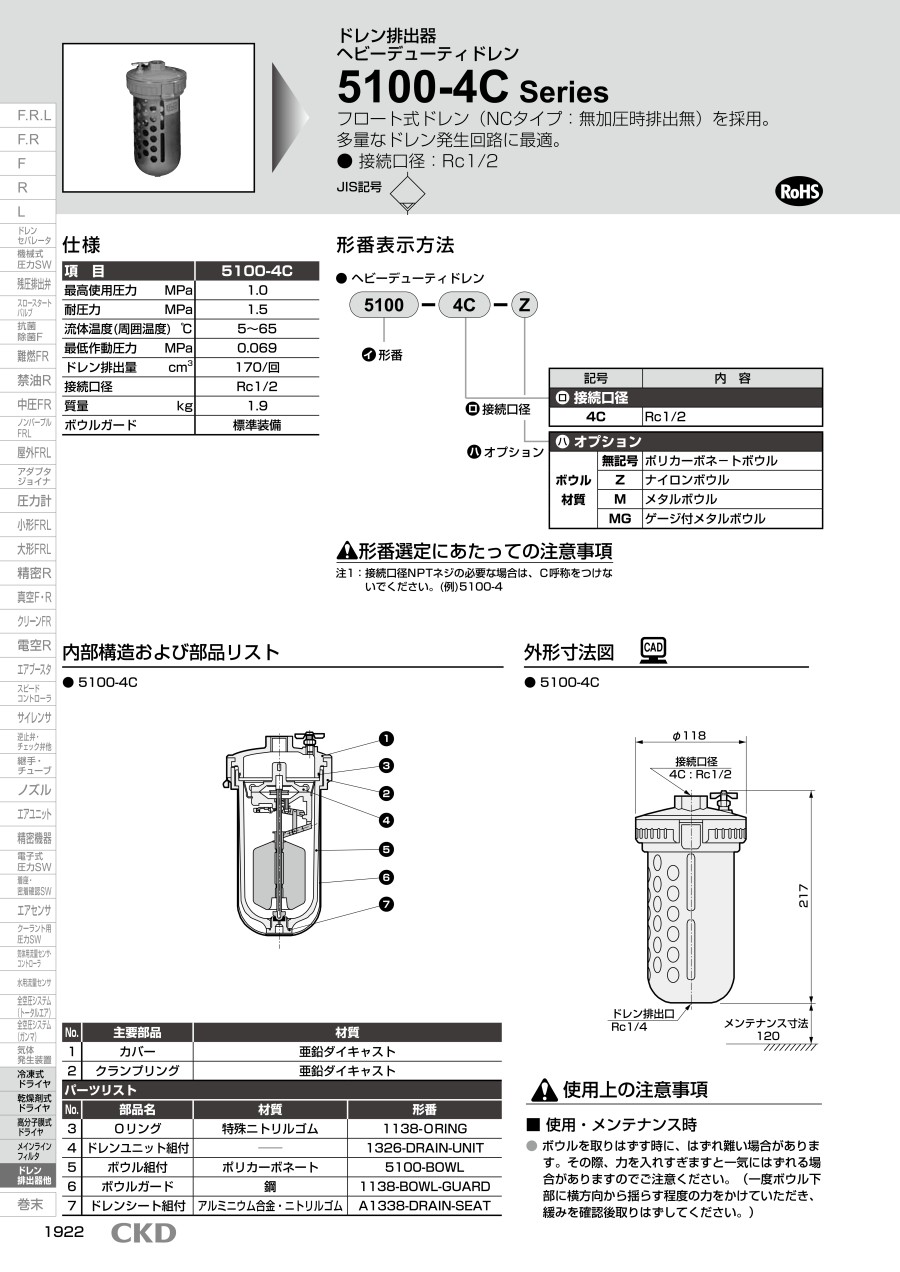

ヘビーデューティドレン5100-4Cシリーズ
- 通常単価(税別)
- 24,066円～32,494円
- 税込単価
- 26,473円～35,743円
【特長】・フロート式ドレン（NCタイプ：無加圧時排出無）を採用。・多量なドレン...
詳細情報を確認するご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
| 項目 | 5100-4C |
|---|---|
| 最高使用圧力 MPa | 1.0 |
| 耐圧力 MPa | 1.5 |
| 流体温度（周囲温度） ℃ | 5～65 |
| 最低作動圧力 MPa | 0.069 |
| ドレン排出量 cm3 | 170/回 |
| 接続口径 | Rc1/2 |
| 質量 kg | 1.9 |
| ボウルガード | 標準装備 |
内部構造
部品リスト
| No. | 主要部品 | 材質 | |
|---|---|---|---|
| 1 | カバー | 亜鉛ダイキャスト | |
| 2 | クランプリング | 亜鉛ダイキャスト | |
| パーツリスト | |||
| No. | 部品名 | 材質 | 型番 |
| 3 | Oリング | 特殊ニトリルゴム | 1138-ORING |
| 4 | ドレンユニット組付 | - | 1326-DRAIN-UNIT |
| 5 | ボウル組付 | ポリカーボネート | 5100-BOWL |
| 6 | ボウルガード | 鋼 | 1138-BOWL-GUARD |
| 7 | ドレンシート組付 | アルミニウム合金・ニトリルゴム | A1338-DRAIN-SEAT |
注意・禁止事項
使用上の注意事項
使用・メンテナンス時
- ボウルを取りはずす時に、はずれ難い場合があります。その際、力を入れすぎますと一気にはずれる場合がありますのでご注意ください。
（一度ボウル下部に横方向から揺らす程度の力をかけていただき、緩みを確認後取りはずしてください。）
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
24,066円 ( 26,473円 ) | 在庫品1日目当日出荷可能 |
29,408円 ( 32,349円 ) | 16日目 |
32,494円 ( 35,743円 ) | 16日目 |
詳細情報
基本情報
【特長】
・フロート式ドレン（NCタイプ：無加圧時排出無）を採用。
・多量なドレン発生回路に最適。
・接続口径。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
