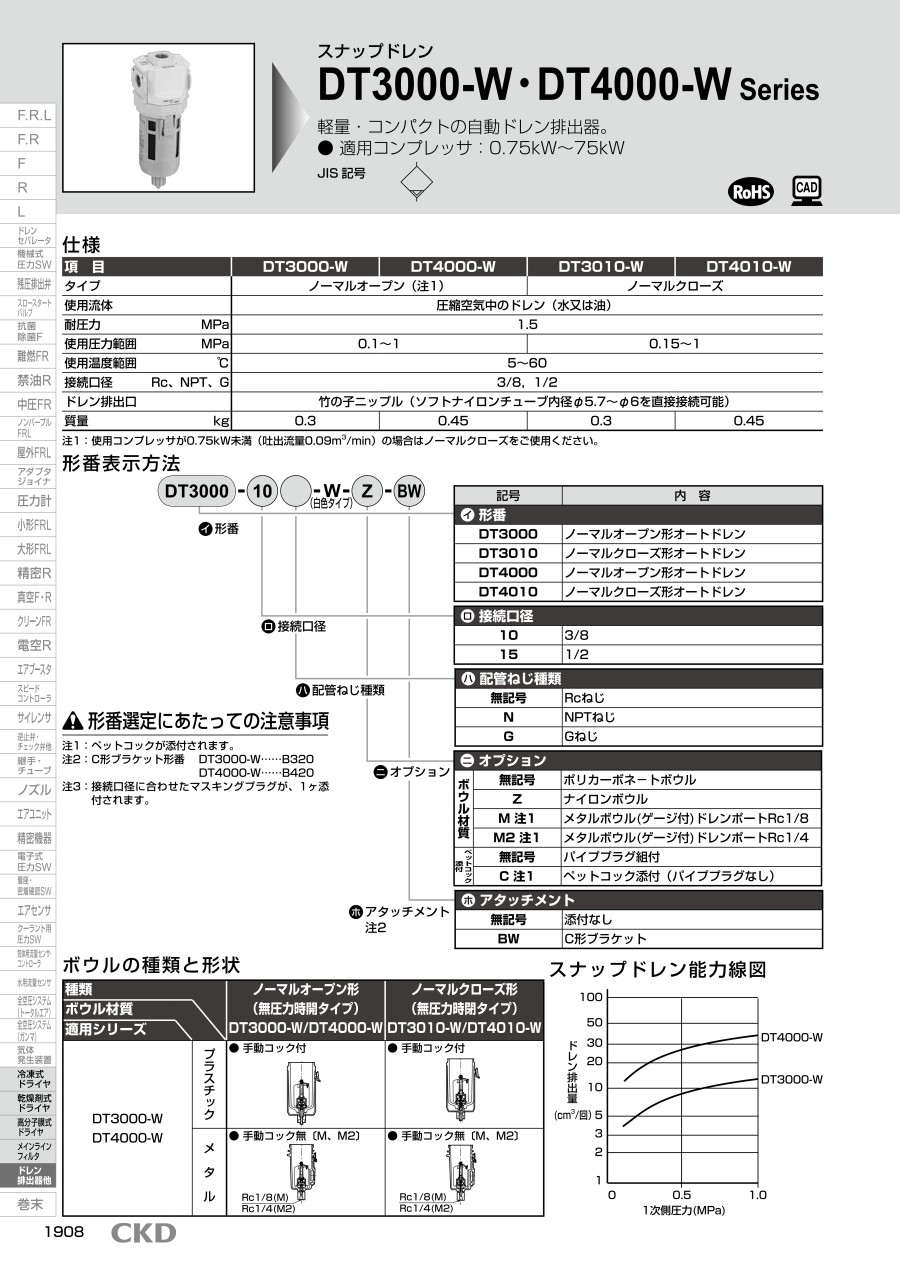

スナップドレンDTシリーズ

ボウル内に圧力が加わっていない場合は、（10）スプリングによって（12）バルブが押し下げられ（11）ステムパッキンから離れた状態になっています。ボウル内に0.1MPa以上の圧力が加わりますと（10）スプリングの力よりも（12）バルブの受圧力が大きくなり（12）バルブは持ち上げられ（11）ステムパッキンによってシールされます。
次にボウル内にドレンが溜まると（7）フロートが上昇し（9）フロートレベルアームにより（13）オリフィススプリングを押し上げます。
その後、その（13）オリフィススプリングの作用により（8）オリフィスシート組立がスナップアクションのように開き（12）バルブ上部室内に圧縮空気を導き、加圧状態になります。そして（12）バルブを下に押し下げ（11）ステムパッキンから離れると、ドレンは大気へ排出されます。排出されますと（7）フロートが下がり（9）フロートレベルアームにより（8）オリフィスシート組立が閉じ（12）バルブ上部室を加圧していた圧縮空気は（12）バルブのオリフィスを通って大気へ放出されます。すると下からの（12）バルブの受圧力が（10）スプリングの力に勝って（12）バルブは持ち上げられ（11）ステムパッキンによってシールされます。

ボウル内に圧力が加わっていない場合は（15）スプリングにより（16）バルブが押し上げられ（11）ステムパッキンによってシールされた状態になっています。
次にボウル内に0.15MPa以上の圧力がかかりドレンが溜まると（7）フロートが上昇し（9）フロートレベルアームにより（13）オリフィススプリングを押し上げます
その後、（13）オリフィススプリングの作用により（8）オリフィスシート組立がスナップアクションのように開き（16）バルブ上部室内に圧縮空気を導き加圧状態になります。そして（16）バルブを下に押し下げ（11）ステムパッキンから離れるとドレンは大気へ排出されます。
排出されますと（7）フロートは下がり（9）フロートレベルアームにより（8）オリフィスシート組立は閉じ（16）バルブ上部室を加圧していた圧縮空気は（16）バルブのオリフィスを通って大気へ放出します。すると下からの（15）スプリング力によって（16）バルブは持ち上げられ（11）ステムパッキンによってシールされます。
