小形精密 レギュレータ PR100シリーズ
- 通常単価(税別)
- 8,475円～10,942円
- 税込単価
- 9,323円～12,036円
小形精密レギュレータ。【特長】・0.001MPaの感度で圧力をきめ細かく設定可能【用途】・あらゆる業界...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
図A
図B

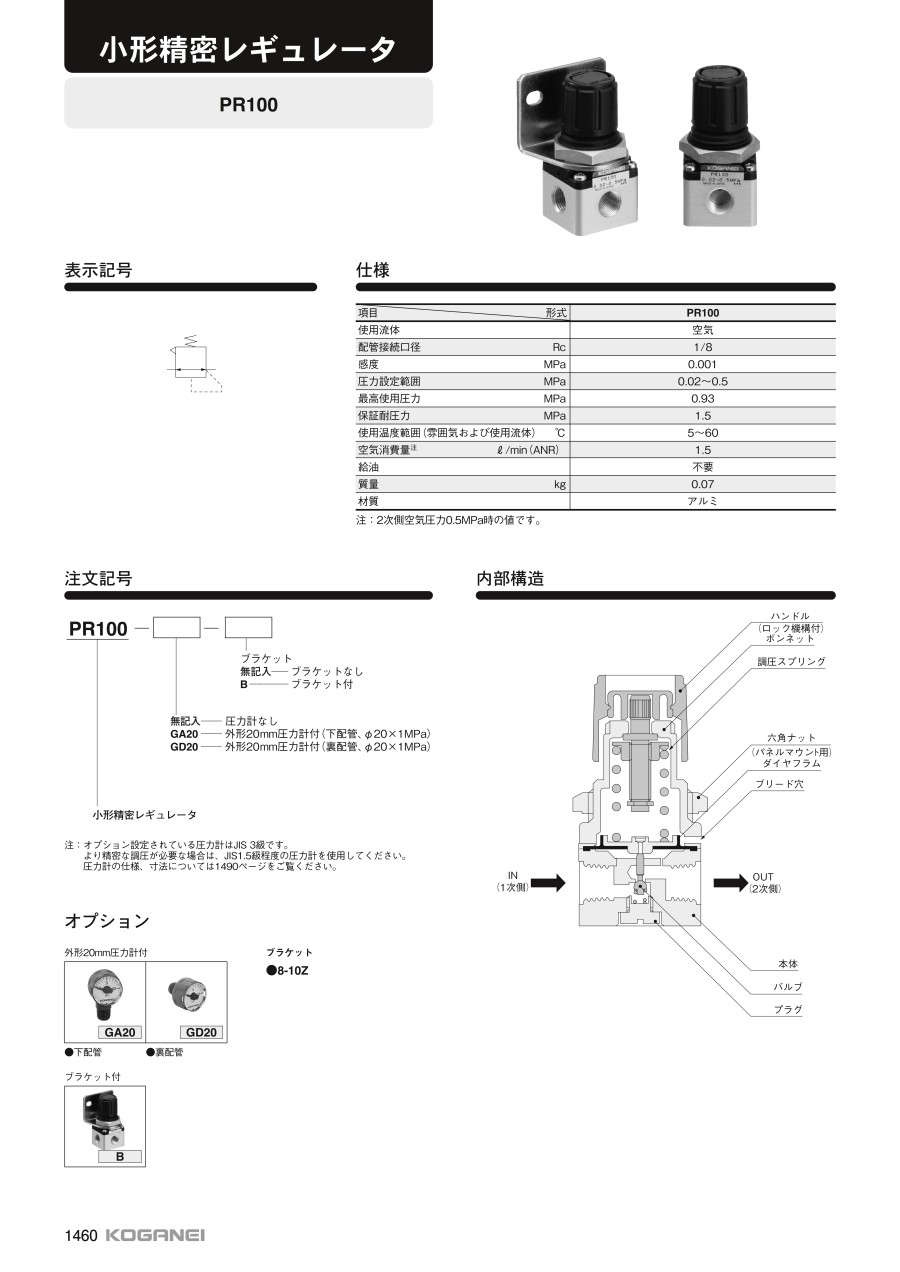

製品仕様
高精度の圧力調整を実現するシングルダイヤフラム方式を採用。
小形精密レギュレータの外観
小形精密レギュレータの表示記号
| 項目 | 型番 |
|---|---|
| PR100 | |
| 使用流体 | 空気 |
| 配管接続口径 Rc | 1/8 |
| 感度 MPa | 0.001 |
| 圧力設定範囲 MPa | 0.02～0.5 |
| 最高使用圧力 MPa | 0.93 |
| 保証耐圧力 MPa | 1.5 |
| 使用温度範囲 (雰囲気および使用流体) ℃ | 5～60 |
| 空気消費量注 l/min(ANR) | 1.5 |
| 給油 | 不要 |
| 質量 kg | 0.07 |
| 材質 | アルミ |
仕様
注 : 2次側空気圧力0.5MPa時の値。
内部構造
ハンドル（ロック機構付）、ボンネット、調圧スプリング、六角ナット（パネルマウント用）、ダイヤフラム、ブリード穴、本体、バルブ、プラグ
流量特性
備考：グラフは一次側圧力が0.7MPa一定時での流量特性
圧力特性
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、
厳しい検査を経て商品開発した製品です。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
8,475円 ( 9,323円 ) | 在庫品1日目当日出荷可能 |
9,361円 ( 10,297円 ) | 在庫品1日目当日出荷可能 |
10,003円 ( 11,003円 ) | 在庫品1日目当日出荷可能 |
10,942円 ( 12,036円 ) | 在庫品1日目当日出荷可能 |
9,824円 ( 10,806円 ) | 在庫品1日目当日出荷可能 |
9,392円 ( 10,331円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
小形精密レギュレータ。
【特長】
・0.001MPaの感度で圧力をきめ細かく設定可能
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
