メカニカル部品技術窓口
パワーレデューサ エルボ TPLシリーズ
- 通常単価(税別)
- 1,992円～3,088円
- 税込単価
- 2,191円～3,397円
駆動機器への吸気排気の圧力を制御する装置。【特長】・駆動機器の供給・排気の圧力...
詳細情報を確認する
商品情報

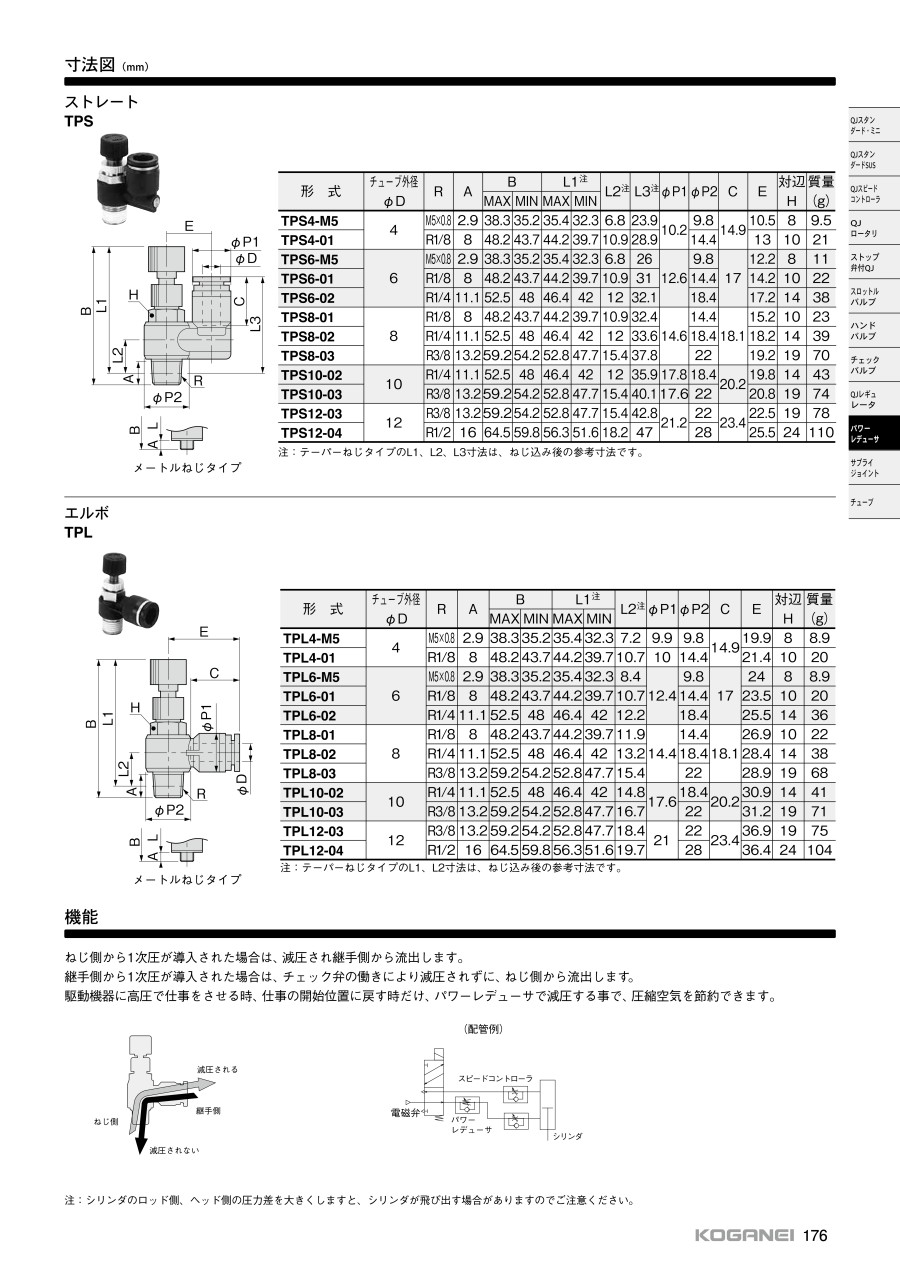

外形図
寸法図
製品仕様
主要部材質
- 樹脂本体・キャップ ポリブチレンテレフタレート
- 金属本体・ニードル・中子押さえ・ガイドリング 黄銅、無電解ニッケルめっき
- ロックナット アルミ
- 調圧スプリング ピアノ線
- ロック爪 ステンレス
- 開放リング ポリアセタール
- Oリング・ダイヤフラム・弾性体スリーブ NBR
規格表
| 型番 | チューブ外径 φD | R | A | B | L1 | L2 | φP1 | φP2 | C | E | 対辺 H | 質量 （g） | ||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| MAX | MIN | MAX | MIN | |||||||||||
| TPL4-M5 | 4 | M5×0.8 | 2.9 | 38.3 | 35.2 | 35.4 | 32.3 | 7.2 | 9.9 | 9.8 | 14.9 | 19.9 | 8 | 8.9 |
| TPL6-M5 | 6 | M5×0.8 | 2.9 | 38.3 | 35.2 | 35.4 | 32.3 | 8.4 | 12.4 | 9.8 | 17 | 24 | 8 | 8.9 |
| TPL10-02 | 10 | R1/4 | 11.1 | 52.5 | 48 | 46.4 | 42 | 14.8 | 17.6 | 18.4 | 20.2 | 30.9 | 14 | 41 |
| TPL10-03 | R3/8 | 13.2 | 59.2 | 54.2 | 52.8 | 47.7 | 16.7 | 22 | 31.2 | 19 | 71 | |||
| TPL12-03 | 12 | R3/8 | 13.2 | 59.2 | 54.2 | 52.8 | 47.7 | 18.4 | 21 | 22 | 23.4 | 36.9 | 19 | 75 |
| TPL12-04 | R1/2 | 16 | 64.5 | 59.8 | 56.3 | 51.6 | 19.7 | 28 | 36.4 | 24 | 104 | |||
商品特長詳細
駆動機器の供給・排気の圧力をそれぞれ制御。
駆動機器に高圧で仕事をさせる時や仕事の開始位置に戻す時だけ、減圧することで、圧縮空気を節約可能。
クイック継手内蔵でコンパクト設計。
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
駆動機器への吸気排気の圧力を制御する装置。
【特長】
・駆動機器の供給・排気の圧力をそれぞれ制御
・駆動機器に高圧で仕事をさせる時や仕事の開始位置に戻す時だけ減圧することで、圧縮空気を節約可能
・クイック継手内蔵でコンパクト設計
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
