クイック継手付レギュレータ 圧力計付エルボ RTL-Gシリーズ
- 通常単価(税別)
- 5,042円
- 税込単価
- 5,546円
通常出荷日：在庫品1日目当日出荷可能
便利なクイック継手内蔵でコンパクトな設計のレギュレータ。【特長】・流体を減圧し、継手より供給。・便利な...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
－閉じる
RTL8-02-Gの仕様・寸法情報
レギュレータ/増圧弁
レギュレータ
使用流体
空気
レギュレータ種類
標準
形状
[ワンタッチ継手形] ワンタッチ継手形エルボ
供給側 接続種類
R
供給側 呼びサイズ
1/4
制御側 接続種類
ワンタッチ
制御側 呼びサイズ
φ8
リリーフ機構
なし
ブリード機構
なし
使用圧力範囲(MPa)
0～0.9
設定圧力範囲(MPa)
0.1～0.8
流れ方向
右方向
圧力計仕様
圧力計付
商品情報

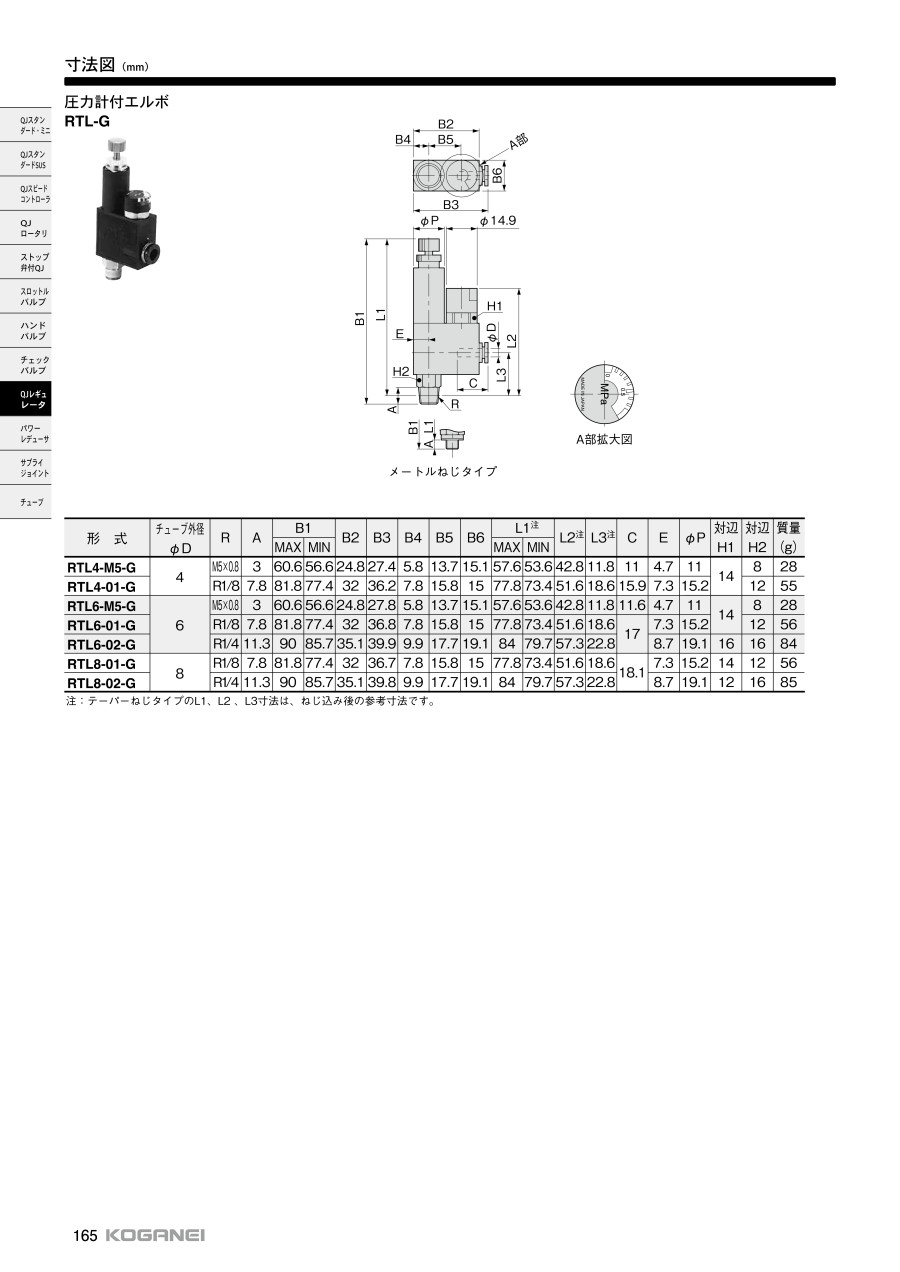

外形図
寸法図（メートルねじ）
製品仕様
外観
規格表
| 型番 | チューブ外径 φD | R | A | B1 | B2 | B3 | B4 | B5 | B6 | |
|---|---|---|---|---|---|---|---|---|---|---|
| MAX | MIN | |||||||||
| RTL4-M5-G | 4 | M5×0.8 | 3 | 60.6 | 56.6 | 24.8 | 27.4 | 5.8 | 13.7 | 15.1 |
| RTL4-01-G | R1/8 | 7.8 | 81.8 | 77.4 | 32 | 36.2 | 7.8 | 15.8 | 15 | |
| RTL6-M5-G | 6 | M5×0.8 | 3 | 60.6 | 56.6 | 24.8 | 27.8 | 5.8 | 13.7 | 15.1 |
| RTL6-01-G | R1/8 | 7.8 | 81.8 | 77.4 | 32 | 36.8 | 7.8 | 15.8 | 15 | |
| RTL6-02-G | R1/4 | 11.3 | 90 | 85.7 | 35.1 | 39.9 | 9.9 | 17.7 | 19.1 | |
| RTL8-01-G | 8 | R1/8 | 7.8 | 81.8 | 77.4 | 32 | 36.7 | 7.8 | 15.8 | 15 |
| RTL8-02-G | R1/4 | 11.3 | 90 | 85.7 | 35.1 | 39.8 | 9.9 | 17.7 | 19.1 | |
| 型番 | L1注 | L2注 | L3注 | C | E | φP | 対辺H1 | 対辺H2 | 質量（g） | |
|---|---|---|---|---|---|---|---|---|---|---|
| MAX | MIN | |||||||||
| RTL4-M5-G | 57.6 | 53.6 | 42.8 | 11.8 | 11 | 4.7 | 11 | 14 | 8 | 28 |
| RTL4-01-G | 77.8 | 73.4 | 51.6 | 18.6 | 15.9 | 7.3 | 15.2 | 12 | 55 | |
| RTL6-M5-G | 57.6 | 53.6 | 42.8 | 11.8 | 11.6 | 4.7 | 11 | 14 | 8 | 28 |
| RTL6-01-G | 77.8 | 73.4 | 51.6 | 18.6 | 17 | 7.3 | 15.2 | 12 | 56 | |
| RTL6-02-G | 84 | 79.7 | 57.3 | 22.8 | 8.7 | 19.1 | 16 | 16 | 84 | |
| RTL8-01-G | 77.8 | 73.4 | 51.6 | 18.6 | 18.1 | 7.3 | 15.2 | 14 | 12 | 56 |
| RTL8-02-G | 84 | 79.7 | 57.3 | 22.8 | 8.7 | 19.1 | 12 | 16 | 85 | |
注：テーパーねじタイプのL1、L2、L3寸法はねじ込み後の参考寸法
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
便利なクイック継手内蔵でコンパクトな設計のレギュレータ。
【特長】
・流体を減圧し、継手より供給。
・便利なクイック継手内蔵でコンパクトな設計。
・圧力確認が容易な圧力計付きも用意。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
クイック継手付レギュレータ 圧力計付エルボ RTL-Gシリーズの型番RTL8-02-Gのページです。
型番RTL8-02-Gに関する仕様情報を記載しております。
クイック継手付レギュレータ 圧力計付エルボ RTL-Gシリーズのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Q圧力が調整する方向がわからない。
A
おねじ（コンプレッサ側一次圧）から継手（二次側）へエアを流す際、調圧が可能です。逆方向へ流すと調圧しません。（継手側からおねじ側）
