小型ドライヤ ファイバードライ ドライヤ、フィルタセットタイプ

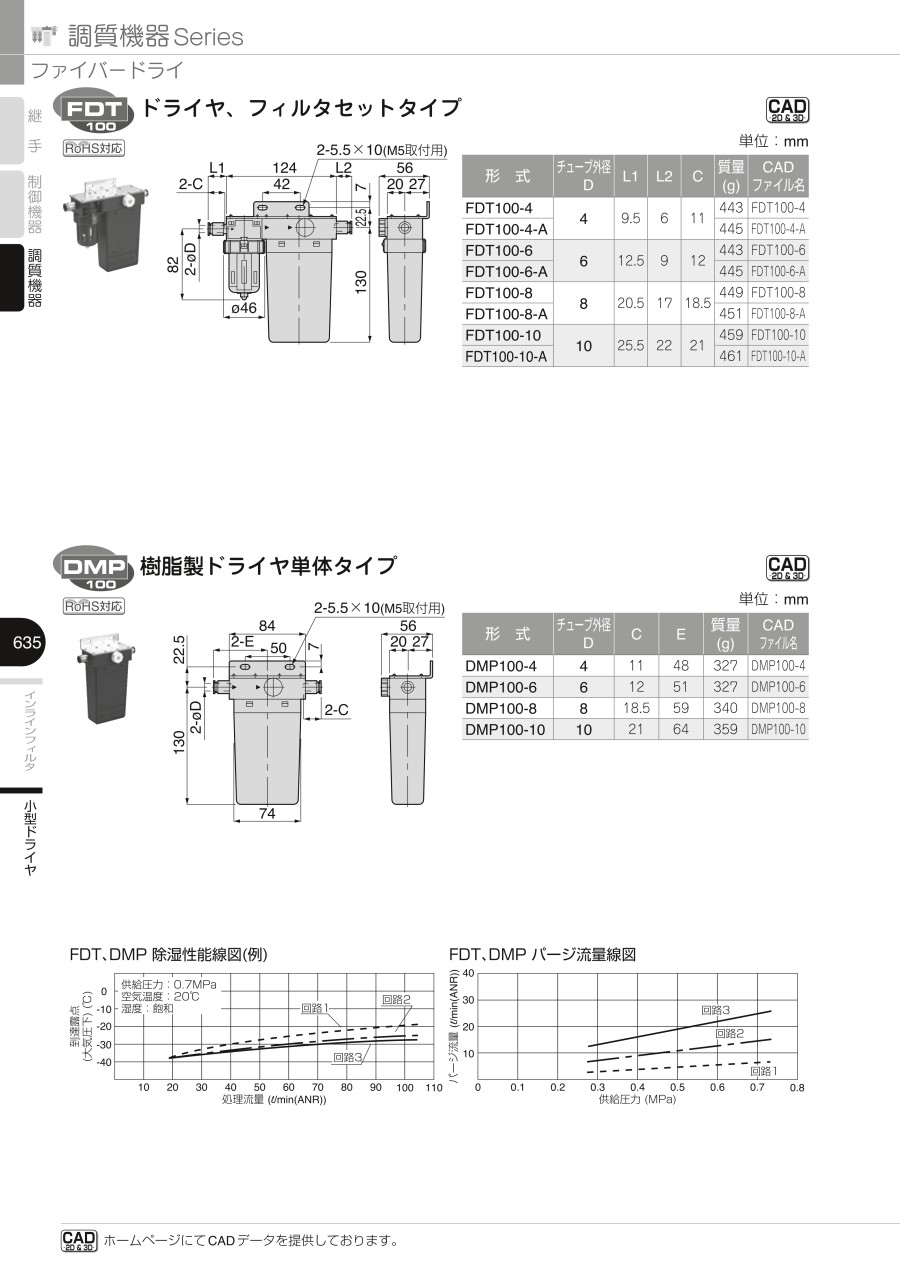

外形図

製品仕様

製品仕様

基本性能（100L/min（ANR）用の場合）

規格表

使用例

パージ流量の調整方法

パージ流量調整ダイヤル

• パージ流量が多すぎる場合、パージ流量調整ダイヤルを時計方向に廻す事で減らせます。又、パージ流量が少ない場合、反時計方向に廻す事で増やせます。但し、露点温度は若干上昇します。

FDT

接続部着脱方法

1. チューブの着脱方法

（1）チューブの装着
 ファイバードライ（ワンタッチ継手付エアドライヤ）は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。

（2）チューブの取外し
 チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。
 取外しの際は、必ずエアを止めてから行ってください。

2. ファイバードライの固定方法

（1）ファイバードライの固定
ファイバードライに標準装備されておりますブラケットの取付穴を利用し、M5ネジ、又はM4ネジにて固定します。
（取付穴ピッチとネジサイズにつきましては、本文の外形図を参照ください。）
固定する際は、下記、推奨締付けトルクを参考に固定してください。

推奨締付けトルク

商品特長詳細

除湿原理図

■中空糸膜に入力された圧縮空気中の水蒸気のみ放出され、パージ空気（乾燥空気の一部）により装置外へ排出されます。

注意・禁止事項

注意・禁止事項

• ファイバードライのパージ調整ダイヤルは、必ず矢印方向に廻してください。逆方向へ廻すと破損の原因となります。
• ファイバードライの性能安定と寿命延長のため、基本配管例を厳守してください。
• 配管は、管内の異物、切粉等を除去後行ってください。
• コンプレッサから直にファイバードライをご使用の際は、必ずドライヤ、フィルタセットタイプ（ドライユニット）をご使用ください。（又はフィルタを設置）
• 腐蝕性ガスや有機溶剤ガスの流体、及び雰囲気でのご使用は避けてください。
• 過度の圧力、温度、衝撃等を加えないでください。
• ゴミ、水滴、錆、油等の異物が内部に入らないようにしてください。
• 室内使用を原則としておりますので直射日光、雨、水のかかる場所でのご使用は避けてください。
• 本体は、決して分解しないでください。
• ご使用前に初期乾燥運転（アイドリング）を約10分～20分間行ってください。
