ＴＡＩＹＯ(太陽鉄工)

ウレタンチューブ TEシリーズ

カタログ |

通常単価(税別): 2,258円～16,207円

税込単価: 2,484円～17,828円

通常出荷日：6日目～36日目

【特長】・破壊圧力が3.0MPa（20℃時）と高く、広範囲で使用可能です・柔軟性に優れています。従来と...

未確定：候補が5型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

製品仕様

項目	形式
項目	TE-4×2.5	TE-6×4	TE-8×5	TE-10×6.5	TE-12×8
チューブ外径mm	φ4	φ6	φ8	φ10	φ12
チューブ内径mm	φ2.5	φ4	φ5	φ6.5	φ8
使用圧力 MPa	右表参照（空気の場合最大1.0MPa）
破壊圧力MPa at20℃	3.0MPa
最小曲げ半径mm	5	12	15	25	28
外径精度mm	±0.1			+0.1～-0.15
使用温度範囲	-5～+60℃（但し、凍結なきこと）
材質	ウレタン
チューブ色	標準：黒特注品：白・黄・赤・緑・青・透明・ライトグリーン・透明ブルー・オレンジ
標準販売単位	20m・100m
質量 g/m	9	19	37	55	76

性能・試験情報

使用温度と破壊圧力の関係

有効断面積mm²

型番リスト

表示件数

型番

注文停止中

注文停止中

最小曲げ半径

(mm)

色

外径 D

(φ)

内径 d

(φ)

外径【区分】

内径【区分】

最小発注数量

5	黒	4	2.5	～4	～3	1個
12	黒	6	4	～6	～4	1個
15	白	8	5	～8	～5	1個
25	黒	10	6.5	～10	～7	1個
28	黒	12	8	～15	～8	1個

通常単価(税別) (税込単価)	通常出荷日

2,258円 ( 2,484円 )	36日目
3,277円 ( 3,605円 )	36日目
8,616円 ( 9,478円 )	10日目
13,237円 ( 14,561円 )	6日目
16,207円 ( 17,828円 )	36日目

詳細情報

基本情報

基本情報

【特長】
・破壊圧力が3.0MPa（20℃時）と高く、広範囲で使用可能です
・柔軟性に優れています。従来と比べ曲げ半径が小さくなりました
・Φ12もシリーズ化しました
・外径精度に優れ、ワンタッチ継手での使用も安心です
【用途】
・一般空気圧装置
・医療機器
・流体素子
・その他

カタログ

商品TOP

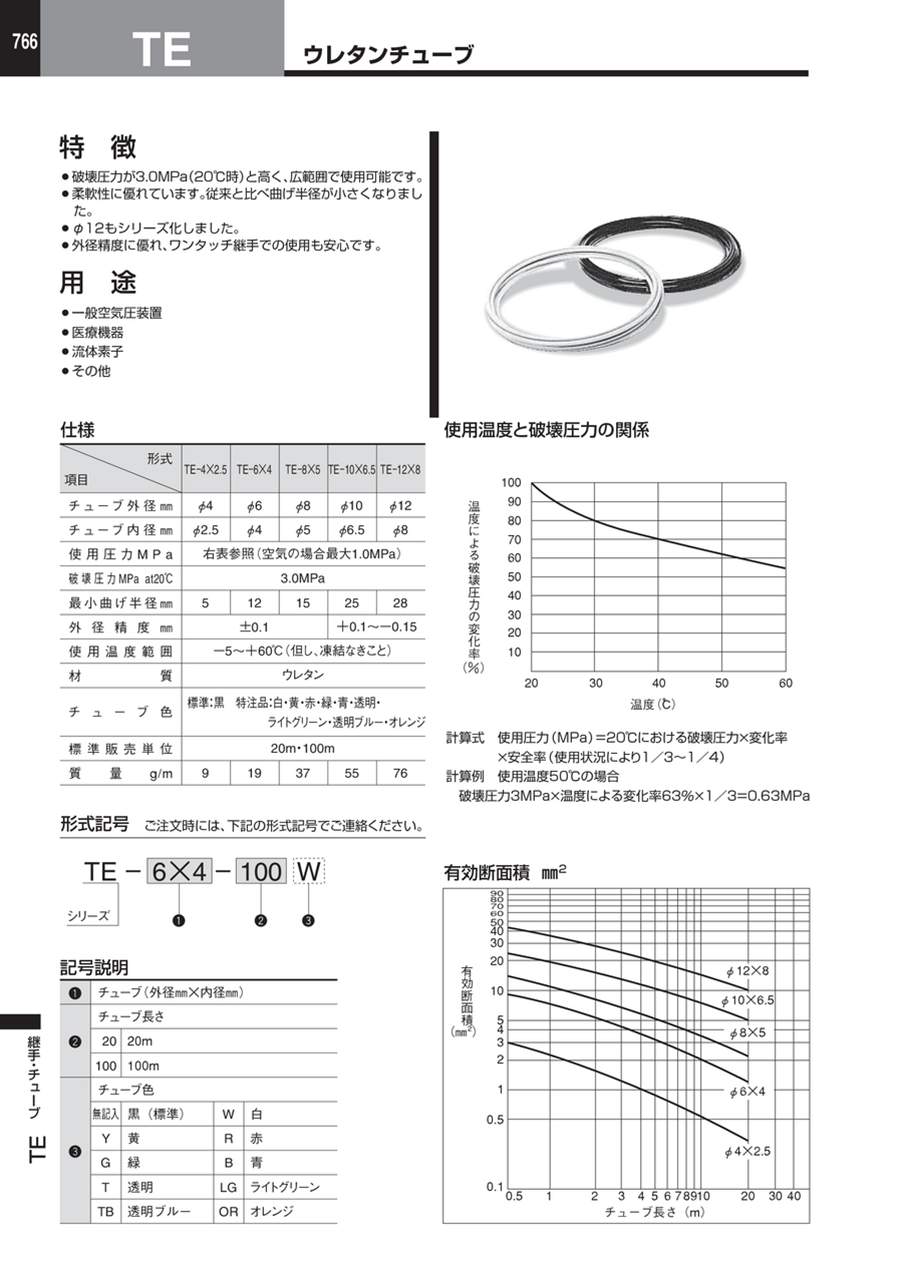

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
