一般配管用多芯ストレートフラットチューブ

製品仕様

外観

仕様

適用サイズ

破壊圧力曲線（参考値）

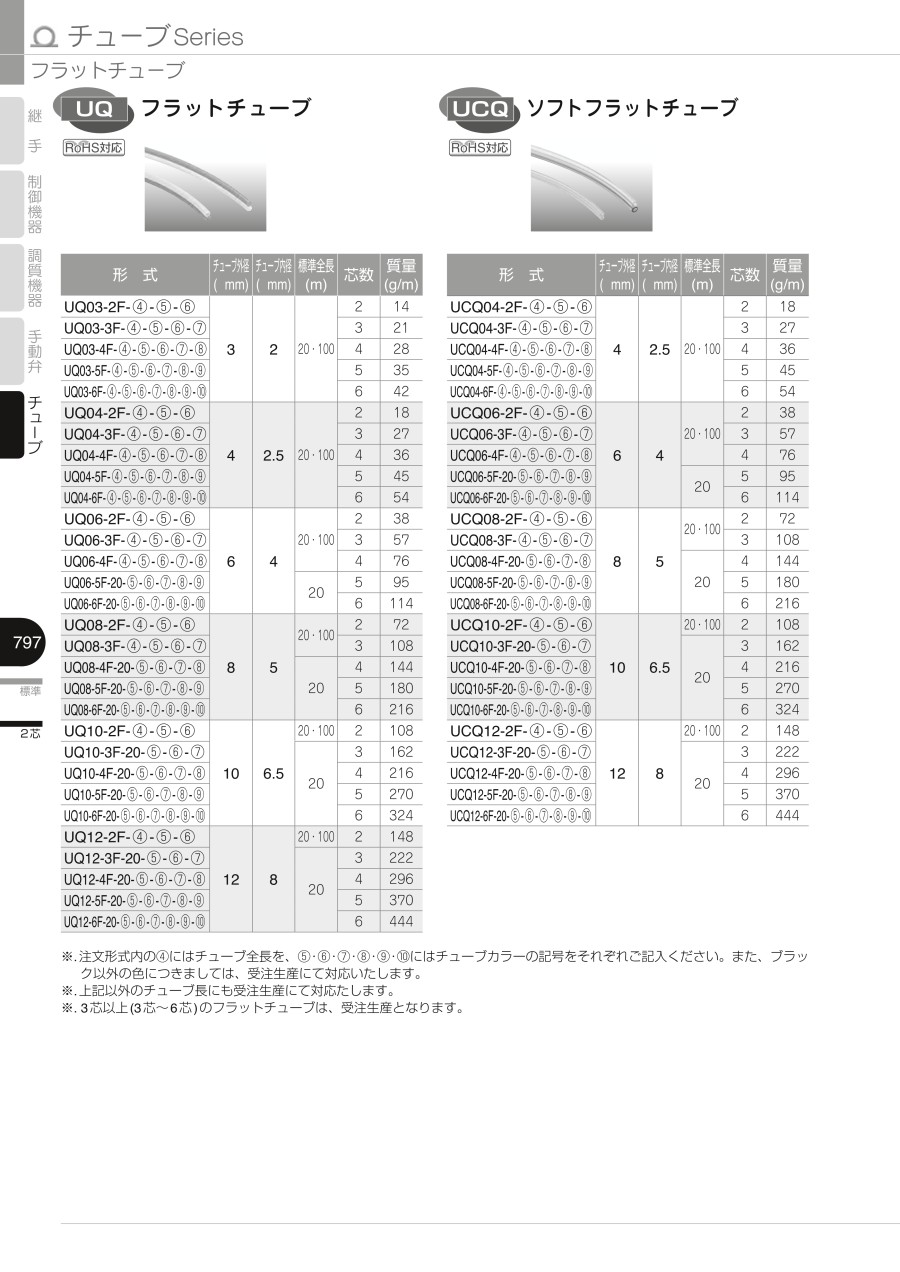

規格表

• ※ 1. 注文形式内の（4）にはチューブ全長を、（5）、（6）、（7）、（8）、（9）、（10）にはチューブカラーの記号をそれぞれ記入。また、ブラック以外の色については、受注生産にて対応。
• ※ 2. 上記以外のチューブ長にも受注生産にて対応。
• ※ 3. 3芯以上（3芯～6芯）のフラットチューブは、受注生産となる。

注意・禁止事項

1. 1.チューブに引張り、ねじり、極端な曲げなどの負荷がかからないようにしてください。チューブのつぶれ、破裂、抜けの原因となる可能性があります。
2. 2.チューブをこすれたり、からませたりして傷がつかないようにしてください。チューブの破裂の原因となる可能性があります。
3. 3.チューブの破壊圧力は、フープ応力から算出した参考値です、破壊圧力は温度の上昇とともに低下しますので、本文の使用圧力をよく理解し充分余裕のある安全率をみてください。
4. 4.チューブの最小曲げ半径ならびに最小取付半径は20℃、65%RH時の参考値であり、保証値ではありません。チューブをマンドレル（丸棒）に巻き付けて使用される際は最小曲げ半径の値を、それ以外は最小取付半径の値を目安にしてください。また、使用環境およびチューブ長により値が変わるため、採用を決定される方が実機における適合性について充分ご検討ください。
5. 5.ソフトポリウレタンチューブ（UC）、真空用チューブ（UD）など、極端に軟らかいチューブ及びチューブに水を流し、ワンタッチ継手に接続する場合は、インサートリング（WR）を必ずご使用ください。使用しないとチューブの抜けの原因となる可能性があります。
6. 6.スパッタの発生する場所でのご使用は、スパッタチューブ（FB）以外使用しないでください。スパッタによる火災の原因となる危険性があります。
7. 7.静電気散逸、帯電防止を必要とする場所でのご使用は、帯電防止チューブ（UE）以外使用しないでください。静電気によるシステムの不良や故障の原因となる危険性があります。
8. 8.断熱圧縮による異常な温度上昇がある場合は、チューブ破損の原因となる可能性があります。
9. 9.仕様に記載されている以外の流体や条件、環境、および野外でのご使用に際しては、採用を決定される方が実機における適合性について充分ご検討頂くとともに安全対策などへのご配慮を頂くようお願い致します。

1. 1.チューブは、最小曲半径、最小取付半径以上でご使用ください。
2. 2.チューブの配管は、長さの変化等を考慮し充分余裕を見て配管してください。
3. 3.ワンタッチ継手へのチューブを装着する際、チューブの切断面が直角に切断されているかチューブ外径にキズが無いか及びチューブが楕円していないかを確認してください。
4. 4.チューブ配管の長さにより有効断面面積が変化しますのでご注意ください。長い配管をする際は「ビスコチューブの性能」内の「配管の有効断面積」をご覧ください。

1. 空気圧機器の選定について

（1） 空気圧機器の選定は、空気圧システム設計者、または仕様を決定する人など十分な知識と経験を持った人が判断してください。

（2） 使用される条件が多様ですので、システムへの適合性の決定は空気圧システム設計者、または仕様を決定する人など十分な知識と経験を持った人が必要に応じて分析やテストを行ってから決定してください。また、このシステムの所期の性能、安全性の保証は、システムの適合性を決定した人の責任となります。これ以降も最新の製品カタログや資料により、仕様の全ての内容を検討し、機器の故障の可能性についての状況を考慮し、システムを構成してください。

2. 空気圧機器の取扱については十分な知識と経験を持った人が取扱ってください。

（1） 圧縮空気は、取扱いを誤ると危険です。空気圧機器を使用した機械・装置の組立てや操作、メンテナンスなどは、十分な知識と経験を持った人が行ってください。

3. 機械・装置の取扱い、機器の取外しについては、安全を確認するまでは絶対に行わないでください。

（1） 機械・装置の点検や整備は、ワークの落下防止処置や暴走防止装置などが設置されていることを確認してから行ってください。

（2） 機器を取外す時は、上記の安全処置がとられていることの確認を行い、圧縮空気の供給と該当する設備の電源を遮断し、システム内の圧縮空気を排気してから行ってください。

（3） 機械・装置を再起動する際は、飛出し防止処置が行われているか確認し、注意して行ってください。

• ※ 注意・禁止事項は、お断りなしに変更することがありますのでご了承ください。
