ソフトナイロンチューブ F-15シリーズ
- 通常単価(税別)
- 1,514円～8,387円
- 税込単価
- 1,665円～9,226円
空圧配管用チューブ。【特長】・従来のナイロンチューブに比べ、数段柔軟性に富み、...
詳細情報を確認する
未確定：候補が6型番あります。
商品仕様
ソフトナイロンチューブの詳細
目的・用途別に選べ、口径も豊富。
- 材質:ソフトナイロン、使用流体:圧縮空気、色:白、長さ:20m。
- 信頼性の高い各種配管用チューブ。
- 外径:3.2～15mm。
製品仕様
| 項目 | F-1532 | F-1504 | F-1506 | F-1508 | F-1510 | F-1512 | F-1515 |
|---|---|---|---|---|---|---|---|
| 使用流体 | 圧縮空気 | ||||||
| 外径×内径 mm×mm | 3.2×2.0 | 4×2.5 | 6×4 | 8×6 | 10×7.5 | 12×9 | 15×11.5 |
| 周囲温度 ℃ | –10〜60（但し、凍結なきこと） | ||||||
| 破壊圧力 MPa | 5.39 | 4.9 | 3.9 | 3.43 | 2.94 | ||
| 最高使用圧力 MPa | 1.76 | 1.67 | 1.27 | 1.18 | 1 | ||
| デュロメータ硬さ | HDD52 | ||||||
| 最小曲げ半径（JIS B 8381） mm | 4.5 | 5 | 8 | 15 | 20 | 26 | 43 |
| 最小取付半径 mm | 7 | 10 | 20 | 30 | 40 | 55 | 80 |
| チューブ色 | 白・黒 | 白（20mのみ）・黒・赤・ 青・黄・緑・橙 | 白・黒 | ||||
| 標準−巻長さ m | 20 | 20・100 | 20・100（黒のみ） | ||||
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,624円 ( 1,786円 ) | 在庫品1日目当日出荷可能 |
2,612円 ( 2,873円 ) | 在庫品1日目当日出荷可能 |
4,124円 ( 4,536円 ) | 在庫品1日目当日出荷可能 |
6,187円 ( 6,806円 ) | 在庫品1日目当日出荷可能 |
8,387円 ( 9,226円 ) | 在庫品1日目当日出荷可能 |
1,514円 ( 1,665円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
空圧配管用チューブ。
【特長】
・従来のナイロンチューブに比べ、数段柔軟性に富み、限られたスペース内の配管、複雑な配管に最適。
・耐寒性、耐候性、耐油性、耐薬品性等にも優れるソフトナイロンチューブ。
【用途】
・ワンタッチ継手、ユニオン継手、空圧配管に最適。
■CKD商品選定ページはこちら

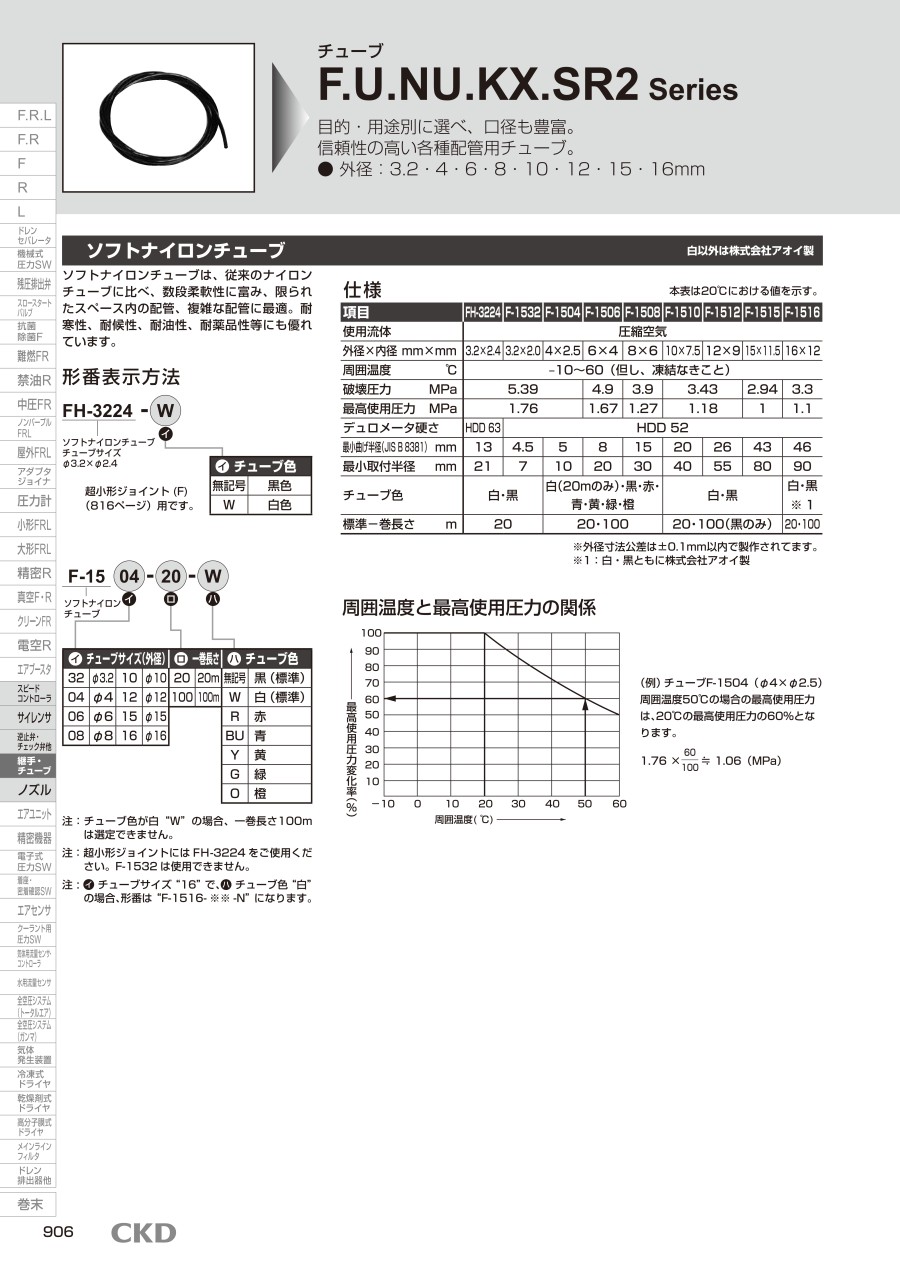

カタログ
商品担当おすすめ
ソフトナイロンチューブ F-15シリーズのレビュー
社内のエアー配管に使用しています
4
4.02023/11/08
社内のエアー配管に使用しています。きつく曲げる部分に使用するためこの商品を選定しました。普通のナイロンチューブに比べ柔ら...もっと読む
2人が参考にしています。
空圧機器用エアー配管として
5
5.02019/10/16
生産設備付帯の空圧機器用エアー供給配管として使用しています。既存品として型番：F-1508-20-Wを長きにわたり利用し...もっと読む
1人が参考にしています。
