ミニマル継手 延長継手
- 通常単価(税別)
- 66円～228円
- 税込単価
- 73円～251円
通常出荷日：在庫品1日目～8日目一部当日出荷可能
スタンダードタイプで、省スペース配管に最適なバーブ継手。【特長】・締付けタイプは手締めのみでチューブの...
詳細を確認
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
仕様
- 使用流体：空気
- 最高使用圧力：1.0MPa（真空用チューブ使用時：0.4MPa）
- 使用真空圧力：-100kPa
- 使用温度範囲：0～+50℃（凍結なきこと）
適用サイズ
チューブサイズ
- ミリサイズ：φ3×φ2（外径3mm×内径2mm）、φ4×φ2.5（外径4mm×内径2.5mm）、φ5×φ3（外径5mm×内径3mm）、φ6×φ4（外径6mm×内径4mm）
ネジサイズ
- メートルオネジ：M3×0.5、M5×0.8、M6×1
- 管用テーパオネジ：R1/8
- メートルメネジ：M3×0.5、M5×0.8

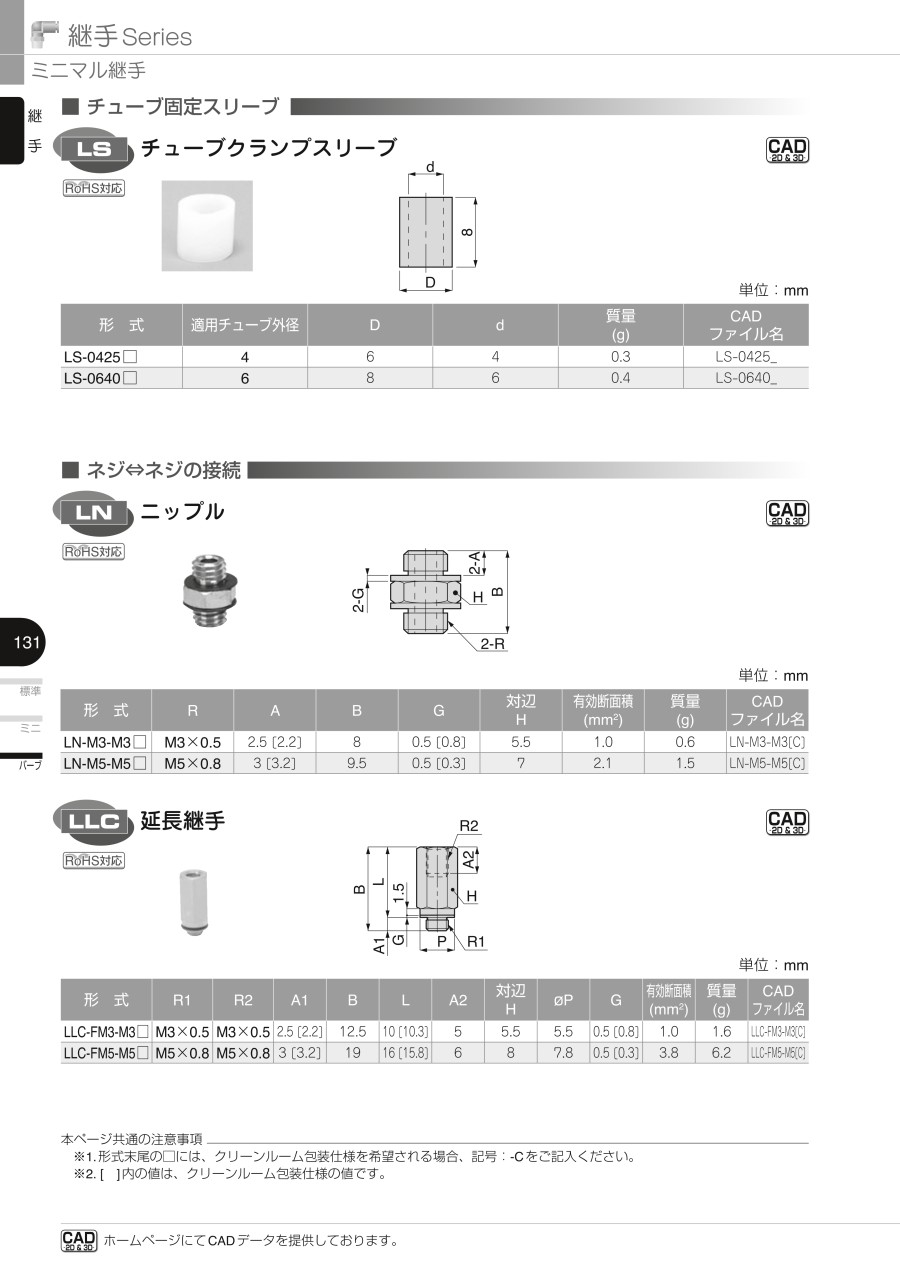

規格表
単位：mm
| 型番 | R1 | R2 | A1 | B | L | A2 | 対辺 H | φP | G | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| LLC-FM3-M3-□ | M3×0.5 | M3×0.5 | 2.5[2.2] | 12.5 | 10[10.3] | 5 | 5.5 | 5.5 | 0.5[0.8] | 1.0 | 1.6 |
| LLC-FM5-M5-□ | M5×0.8 | M5×0.8 | 3[3.2] | 19 | 16[15.8] | 6 | 8 | 7.8 | 0.5[0.3] | 3.8 | 6.2 |
- ※ 型番末尾の□には、クリーンルーム包装仕様を希望される場合、記号：Cをご記入ください。
- ※ ［ ］内の寸法は、クリーンルーム包装仕様の寸法です。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
228円 ( 251円 ) | 在庫品1日目当日出荷可能 |
198円 ( 218円 ) | 8日目 |
66円 ( 73円 ) | 在庫品1日目当日出荷可能 |
87円 ( 96円 ) | 6日目 |
詳細情報
基本情報
スタンダードタイプで、省スペース配管に最適なバーブ継手。
【特長】
・締付けタイプは手締めのみでチューブの締付けが可能。
・新たに締付けタイプをラインナップ。
・オプションでクリーンルーム包装仕様も用意。
・クリーンルーム包装仕様は、クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。
【用途】
・小型機器や、省スペースの細かい配管に最適。
・チューブの着脱が容易で、手締めのみでチューブの締め付けが可能な締付タイプ。
・太陽電池・二次電池製造プロセス向け機器。
