一般配管用 ミニマル継手 ミニマルティー
- 通常単価(税別)
- 140円～309円
- 税込単価
- 154円～340円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
省スペース配管に最適なミニマル継手（ミニマルティー）。【特長】・締付タイプは手締めのみでチューブの締付...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が9型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

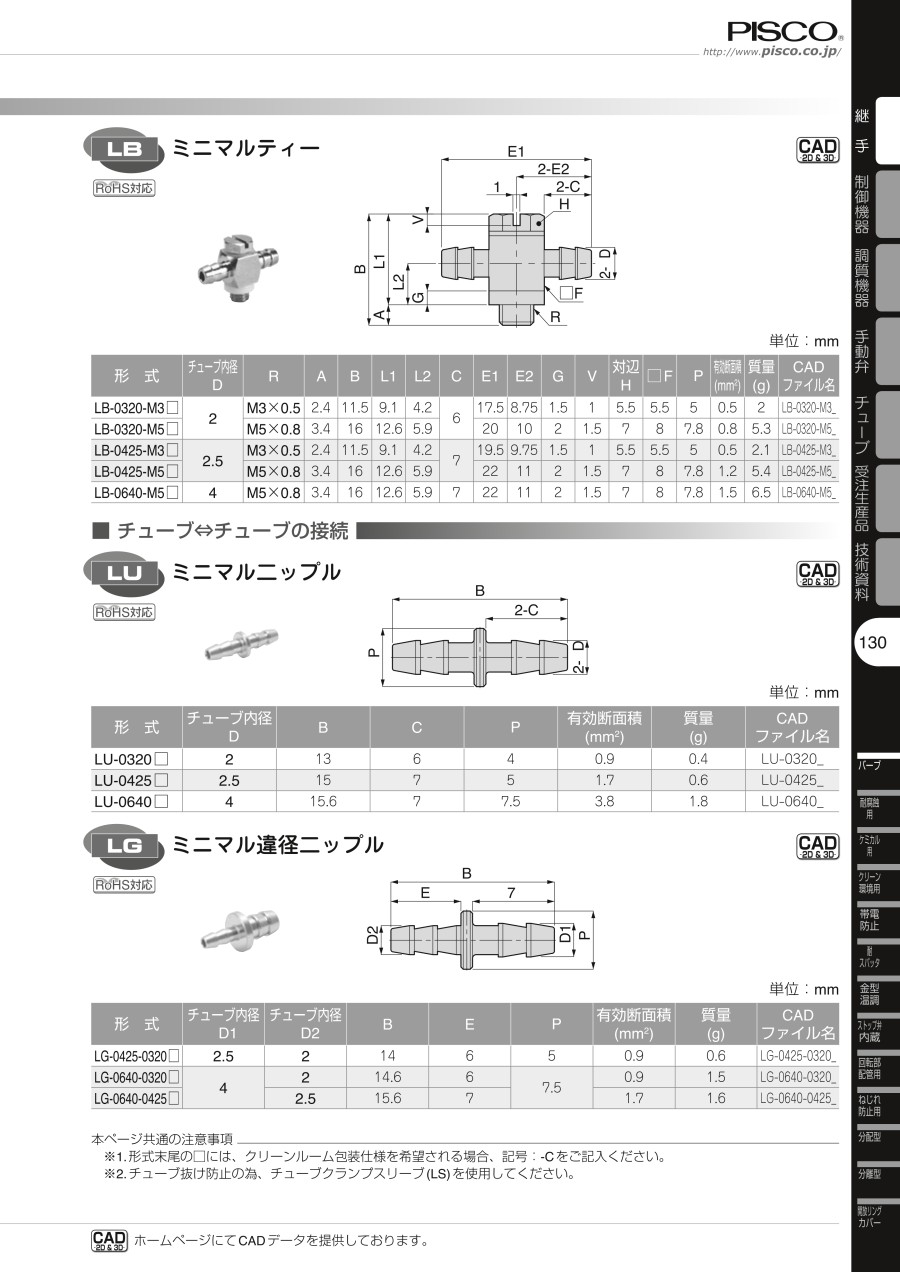

外形図
単位：mm
製品仕様
製品仕様
■バーブタイプ
| 使用流体 | 空気 |
|---|---|
| 最高使用圧力 | 0.5MPa 真空用チューブ（UD）使用時：0.4MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～+50℃（凍結なきこと） |
適用サイズ
■チューブサイズ
| 記号 | 0320 | 0425 | 0640 |
|---|---|---|---|
| 外径（mm） | φ3（外径3mm） | φ4（外径4mm） | φ6（外径6mm） |
| 内径（mm） | φ2（内径2mm） | φ2.5（内径2.5mm） | φ4（内径4mm） |
| ネジサイズ | メートルネジ（mm） | |
|---|---|---|
| 記号 | M3 | M5 |
| サイズ | M3×0.5 | M5×0.8 |
構造図（ミニマルユニバーサルエルボタイプ：LHの場合）
規格表
| 型番 | チューブ内径 φD | R | A | B | L1 | L2 | C | E1 | E2 | G | V | 対辺 H | □F | φP | 有効断面積 （mm2） | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| LB-0320-M3-□ | 2 | M3×0.5 | 2.2 | 11.5 | 9.3 | 4.2 | 6 | 17.5 | 8.75 | 1.5 | 1 | 5.5 | 5.5 | 5 | 0.5 | 2 |
| LB-0320-M5-□ | M5×0.8 | 3.2 | 16 | 12.8 | 5.9 | 20 | 10 | 2 | 1.5 | 7 | 8 | 7.8 | 0.8 | 5.3 | ||
| LB-0425-M3-□ | 2.5 | M3×0.5 | 2.2 | 11.5 | 9.3 | 4.2 | 7 | 19.5 | 9.75 | 1.5 | 1 | 5.5 | 5.5 | 5 | 0.5 | 2.1 |
| LB-0425-M5-□ | M5×0.8 | 3.2 | 16 | 12.8 | 5.9 | 22 | 11 | 2 | 1.5 | 7 | 8 | 7.8 | 1.2 | 5.4 | ||
| LB-0640-M5-□ | 4 | M5×0.8 | 3.2 | 16 | 12.8 | 5.9 | 7 | 22 | 11 | 2 | 1.5 | 7 | 8 | 7.8 | 1.5 | 6.5 |
選定サポート情報
型番表示例
（1）形状
- B：ミニマルティー
（4）包装仕様
- 無記入：標準仕様
- -C：クリーンルーム包装仕様
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
309円 ( 340円 ) | 6日目 |
140円 ( 154円 ) | 6日目 |
198円 ( 218円 ) | 6日目 |
256円 ( 282円 ) | 在庫品1日目当日出荷可能 |
276円 ( 304円 ) | 6日目 |
158円 ( 174円 ) | 在庫品1日目当日出荷可能 |
177円 ( 195円 ) | 6日目 |
153円 ( 168円 ) | 在庫品1日目当日出荷可能 |
183円 ( 201円 ) | 6日目 |
詳細情報
基本情報
省スペース配管に最適なミニマル継手（ミニマルティー）。
【特長】
・締付タイプは手締めのみでチューブの締付けが可能。
・クリーン環境内の省スペース配管に最適なクリーンルーム包装仕様を用意（オプション）。
・クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。
【用途】
・真空用チューブ（UD）との組合わせにより、真空機器の配管にも最適。
●ピスコワンタッチ継手製品 選定ガイド 一覧PDF（カタログ）
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
