コガネイ

補助機器TAC継手UTFシリーズユニバーサルティー（バーブ継手）【5個入り】

カタログ |

この商品のFAQをみる（2件）

通常単価(税別): 1,508円～2,136円

税込単価: 1,659円～2,350円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

小形継手ナイロンチューブ・ウレタンチューブ用ユニバーサルティー（バーブ継手）で...

ねじの種類
M
材質
黄銅
表面処理
ニッケルめっき

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

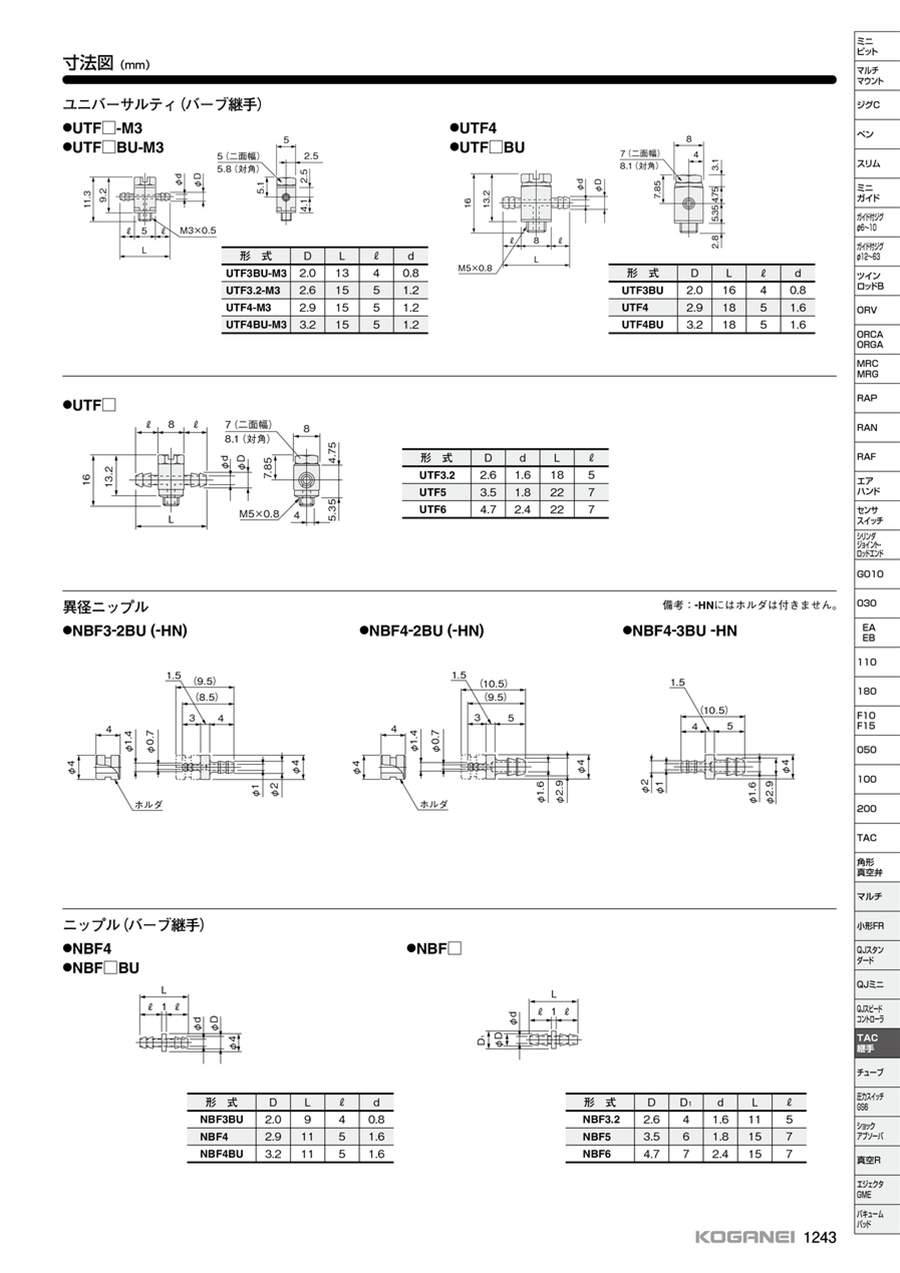

外形図

UTF□-M3の寸法図A

UTF□-M3の寸法図B

UTF3.2-M3：D（2.6）、L（15）、ℓ（5）、d（1.2）
UTF4-M3：D（2.9）、L（15）、ℓ（5）、d（1.2）

UTF4の寸法図A

UTF4の寸法図B

UTF4：D（2.9）、L（18）、ℓ（5）、d（1.6）

UTF□の寸法図

規格表

型番	D	d	L	l
UTF3.2	2.6	1.6	18	5
UTF5	3.5	1.8	22	7
UTF6	4.7	2.4	22	7

開発秘話

発売以来、数十年経過しており、信頼と実績があります。
幅広い業界に採用されています。

型番リスト

表示件数

型番

接続種類

ねじの呼び

適用チューブ外径

(φ)

ねじ・ねじ分岐形状

ねじ・チューブ分岐接続形状

NCU仕様

推奨チューブ

ねじピッチ

(mm)

最小発注数量

ねじ⇔ねじ分岐接続	M5	-	[ユニバーサルティ] ユニバーサルティー	-	なし	ナイロンチューブ	0.8	1パック 5個入り
ねじ⇔チューブ分岐接続	M5	3	-	ユニバーサルティー(バーブ継手)	なし	ウレタンチューブ	0.8	1パック 5個入り
ねじ⇔チューブ分岐接続	M5	3.2	-	ユニバーサルティー(バーブ継手)	なし	ナイロンチューブ	0.8	1パック 5個入り
ねじ⇔チューブ分岐接続	M3	3.2	-	ユニバーサルティー(バーブ継手)	なし	ナイロンチューブ	0.5	1パック 5個入り
ねじ⇔チューブ分岐接続	M5	4	-	ユニバーサルティー(バーブ継手)	なし	ナイロンチューブ	0.8	1パック 5個入り
ねじ⇔チューブ分岐接続	M3	4	-	ユニバーサルティー(バーブ継手)	なし	ナイロンチューブ	0.5	1パック 5個入り
ねじ⇔チューブ分岐接続	M5	5	-	ユニバーサルティー(バーブ継手)	なし	ナイロンチューブ	0.8	1パック 5個入り
ねじ⇔チューブ分岐接続	M5	6	-	ユニバーサルティー(バーブ継手)	なし	ナイロンチューブ	0.8	1パック 5個入り
ねじ⇔ねじ分岐接続	M3	-	[ユニバーサルティ] ユニバーサルティー	-	なし	ナイロンチューブ	0.5	1パック 5個入り

通常単価(税別) (税込単価)	通常出荷日

1,628円 ( 1,791円 )	10日目
1,508円 ( 1,659円 )	5日目
1,680円 ( 1,848円 )	9日目
1,975円 ( 2,173円 )	5日目
1,790円 ( 1,969円 )	在庫品1日目当日出荷可能
2,123円 ( 2,335円 )	9日目
1,790円 ( 1,969円 )	9日目
1,668円 ( 1,835円 )	在庫品1日目当日出荷可能
2,136円 ( 2,350円 )	5日目

詳細情報

基本情報

基本情報

小形継手ナイロンチューブ・ウレタンチューブ用ユニバーサルティー（バーブ継手）です。
【特長】
・各種の小形機器に対応する、小形継手シリーズです
・小形ながら豊富なバリエーションを誇っています
【用途】
・あらゆる業界、空気圧機器使用の生産ラインに最適

カタログ

カタログ (見開き版)

商品担当おすすめ

コガネイ
ナイロンチューブ φ4～12（内径2.5～9mm） Nシリーズ
TAC継手に装着するナイロンチューブです。
コガネイ
ウレタンチューブ Uシリーズ
TAC継手に装着するウレタンチューブです。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

補助機器TAC継手UTFシリーズユニバーサルティー（バーブ継手）のレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q推奨チューブはありますか。

TAC継手専用ナイロンチューブ･ウレタンチューブを推奨致します。

Qねじの締め付け力は？

推奨締め付けトルクはM3:0.7Nm、M5 1.5～1.9Nmとなっております。
