耐腐蝕用 SUS316締付継手 隔壁ストレート
- 一部SALE 2026/03/31まで
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,588円～4,888円特別価格
- 税込単価
- 1,747円～5,377円特別価格
耐腐蝕用のSUS316締付継手（隔壁ストレート）。【特長】・耐蝕に優れたSUS...
詳細情報を確認する- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

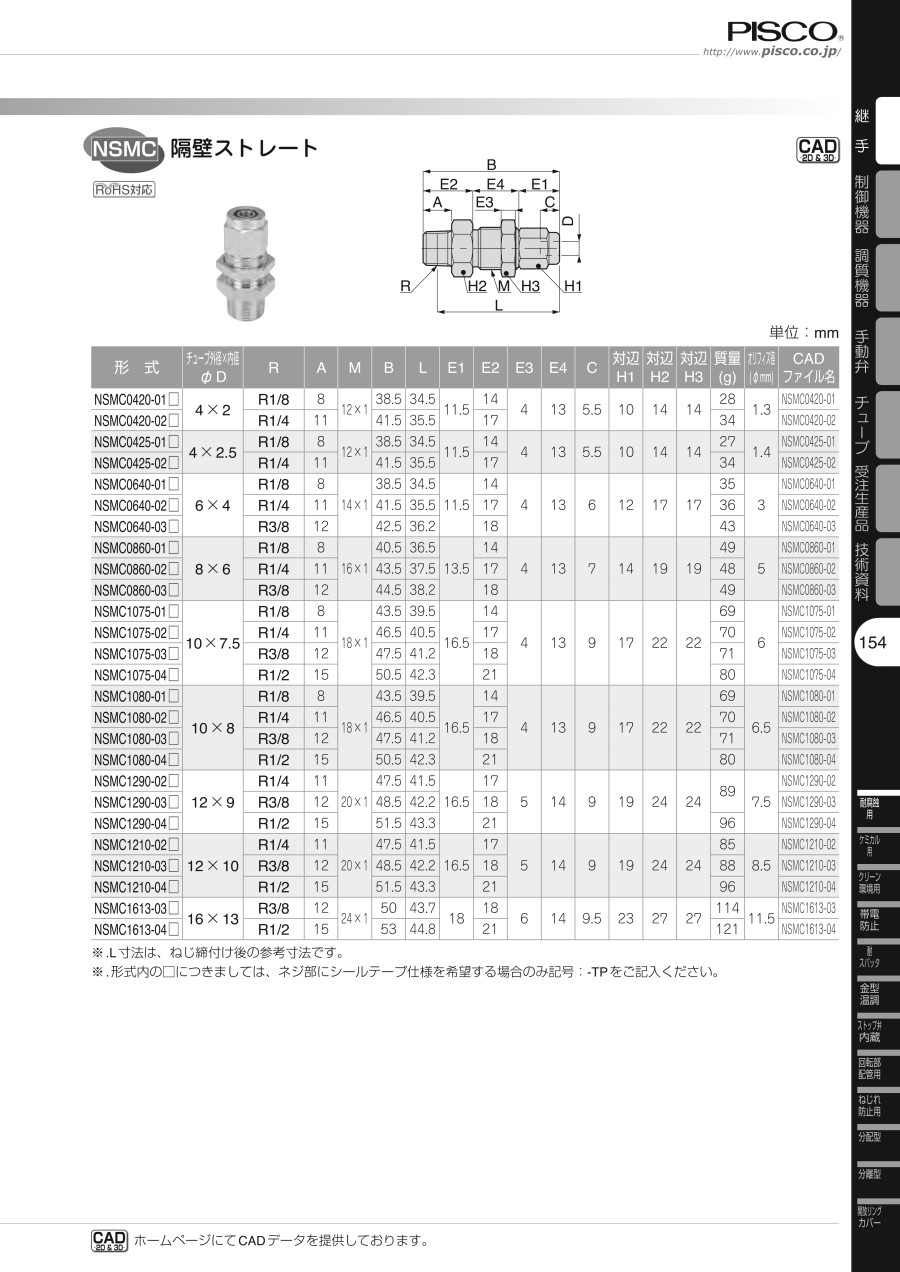

外形図
単位：mm
製品仕様
製品仕様
| 使用流体 | 空気、水、その他（※） |
|---|---|
| 最高使用圧力 | チューブの最高使用圧力に準じます。 |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | チューブの仕様範囲で異なります。 （凍結なきこと） |
- ※薬品／混合ガスなどにつきましては、使用条件によって仕様の適合が異なる場合がありますので確認のうえご使用ください。
適用サイズ
| チューブサイズ | ミリサイズ | ||||||||
|---|---|---|---|---|---|---|---|---|---|
| 記号 | 0420 | 0425 | 0640 | 0860 | 1075 | 1080 | 1290 | 1210 | 1613 |
| チューブ外径（mm） | φ4 （外径4mm） | φ6 （外径6mm） | φ8 （外径8mm） | φ10 （外径10mm） | φ12 （外径12mm） | φ16 （外径16mm） | |||
| チューブ内径（mm） | φ2 （内径2mm） | φ2.5 （内径2.5mm） | φ4 （内径4mm） | φ6 （内径6mm） | φ7.5 （内径7.5mm） | φ8 （内径8mm） | φ9 （内径9mm） | φ10 （内径10mm） | φ13 （内径13mm） |
| 締付ナットのみの記号 | 4 | 6 | 8 | 10 | 12 | 16 | |||
| 皿バネ座金のみの記号 | 12 | 14 | 16 | 18 | 20 | 24 | |||
- ※締付ナットのみ必要な場合は、締付ナットのみの記号をご記入ください。
- ※隔壁タイプの皿バネ座金が必要な場合は、皿バネ座金のみの記号をご記入ください。但し、隔壁ソケットタイプは、ネジサイズより選定してください。
| ネジサイズ | 管用テーパネジ | |||
|---|---|---|---|---|
| 記号 | 01 | 02 | 03 | 04 |
| オネジサイズ | R1/8 | R1/4 | R3/8 | R1/2 |
| メネジサイズ | Rc1/8 | Rc1/4 | Rc3/8 | Rc1/2 |
| 皿バネ座金のみの記号 | 14 | 18 | 22 | 27 |
- ※隔壁タイプの皿バネ座金が必要な場合は、皿バネ座金のもの記号をご記入ください。
構造図（エルボタイプ：NSLの場合）
- ※薬品／食品関連などの特殊環境下で使用できるため、ネジ部にはシーロックによる影響を考慮し、シーロック加工を施していません。
規格表
単位：mm
| 型番 | チューブ外径×内径 φD | R | A | M | B | L | E1 | E2 | E3 | E4 | C | 対辺 H1 | 対辺 H2 | 対辺 H3 | 質量 （g） | オリフィス径 （φmm） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| NSMC0420-01□ | 4×2 | R1/8 | 8 | 12×1 | 38.5 | 34.5 | 11.5 | 14 | 4 | 13 | 5.5 | 10 | 14 | 14 | 28 | 1.3 |
| NSMC0420-02□ | R1/4 | 11 | 41.5 | 35.5 | 17 | 34 | ||||||||||
| NSMC0425-01□ | 4×2.5 | R1/8 | 8 | 12×1 | 38.5 | 34.5 | 11.5 | 14 | 4 | 13 | 5.5 | 10 | 14 | 14 | 27 | 1.4 |
| NSMC0425-02□ | R1/4 | 11 | 41.5 | 35.5 | 17 | 34 | ||||||||||
| NSMC0640-01□ | 6×4 | R1/8 | 8 | 14×1 | 38.5 | 34.5 | 11.5 | 14 | 4 | 13 | 6 | 12 | 17 | 17 | 35 | 3 |
| NSMC0640-02□ | R1/4 | 11 | 41.5 | 35.5 | 17 | 36 | ||||||||||
| NSMC0640-03□ | R3/8 | 12 | 42.5 | 36.2 | 18 | 43 | ||||||||||
| NSMC0860-01□ | 8×6 | R1/8 | 8 | 16×1 | 40.5 | 36.5 | 13.5 | 14 | 4 | 13 | 7 | 14 | 19 | 19 | 49 | 5 |
| NSMC0860-02□ | R1/4 | 11 | 43.5 | 37.5 | 17 | 48 | ||||||||||
| NSMC0860-03□ | R3/8 | 12 | 44.5 | 38.2 | 18 | 49 | ||||||||||
| NSMC1075-01□ | 10×7.5 | R1/8 | 8 | 18×1 | 43.5 | 39.5 | 16.5 | 14 | 4 | 13 | 9 | 17 | 22 | 22 | 69 | 6 |
| NSMC1075-02□ | R1/4 | 11 | 46.5 | 40.5 | 17 | 70 | ||||||||||
| NSMC1075-03□ | R3/8 | 12 | 47.5 | 41.2 | 18 | 71 | ||||||||||
| NSMC1075-04□ | R1/2 | 15 | 50.5 | 42.3 | 21 | 80 | ||||||||||
| NSMC1080-01□ | 10×8 | R1/8 | 8 | 18×1 | 43.5 | 39.5 | 16.5 | 14 | 4 | 13 | 9 | 17 | 22 | 22 | 69 | 6.5 |
| NSMC1080-02□ | R1/4 | 11 | 46.5 | 40.5 | 17 | 70 | ||||||||||
| NSMC1080-03□ | R3/8 | 12 | 47.5 | 41.2 | 18 | 71 | ||||||||||
| NSMC1080-04□ | R1/2 | 15 | 50.5 | 42.3 | 21 | 80 | ||||||||||
| NSMC1290-02□ | 12×9 | R1/4 | 11 | 20×1 | 47.5 | 41.5 | 16.5 | 17 | 5 | 14 | 9 | 19 | 24 | 24 | 89 | 7.5 |
| NSMC1290-03□ | R3/8 | 12 | 48.5 | 42.2 | 18 | |||||||||||
| NSMC1290-04□ | R1/2 | 15 | 51.5 | 43.3 | 21 | 96 | ||||||||||
| NSMC1210-02□ | 12×10 | R1/4 | 11 | 20×1 | 47.5 | 41.5 | 16.5 | 17 | 5 | 14 | 9 | 19 | 24 | 24 | 85 | 8.5 |
| NSMC1210-03□ | R3/8 | 12 | 48.5 | 42.2 | 18 | 88 | ||||||||||
| NSMC1210-04□ | R1/2 | 15 | 51.5 | 43.3 | 21 | 96 | ||||||||||
| NSMC1613-03□ | 16×13 | R3/8 | 12 | 24×1 | 50 | 43.7 | 18 | 18 | 6 | 14 | 9.5 | 23 | 27 | 27 | 114 | 11.5 |
| NSMC1613-04□ | R1/2 | 15 | 53 | 44.8 | 21 | 121 |
選定サポート情報
型番表示例
【（4）ネジ部シール仕様】
- 無記入：標準仕様（シーロック、シールテープ無し）
- -TP：シールテープ仕様（ネジ部にシールテープを巻付け）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,897円 ( 2,087円 ) | 6日目 |
1,588円 ( 1,747円 ) | 8日目 |
1,749円 ( 1,924円 ) | 6日目 |
2,192円986円 ( 1,085円 ) | 在庫品1日目当日出荷可能 |
2,192円 ( 2,411円 ) | 在庫品1日目当日出荷可能 |
1,997円 ( 2,197円 ) | 在庫品1日目当日出荷可能 |
2,297円 ( 2,527円 ) | 在庫品1日目当日出荷可能 |
2,529円1,264円 ( 1,390円 ) | 在庫品1日目当日出荷可能 |
2,297円 ( 2,527円 ) | 6日目 |
3,197円 ( 3,517円 ) | 在庫品1日目当日出荷可能 |
3,196円 ( 3,516円 ) | 8日目 |
3,297円 ( 3,627円 ) | 6日目 |
3,197円 ( 3,517円 ) | 在庫品1日目当日出荷可能 |
3,409円 ( 3,750円 ) | 在庫品1日目当日出荷可能 |
3,997円 ( 4,397円 ) | 在庫品1日目当日出荷可能 |
3,797円 ( 4,177円 ) | 在庫品1日目当日出荷可能 |
3,418円 ( 3,760円 ) | 6日目 |
3,507円 ( 3,858円 ) | 6日目 |
4,626円 ( 5,089円 ) | 6日目 |
4,888円 ( 5,377円 ) | 6日目 |
詳細情報
基本情報
耐腐蝕用のSUS316締付継手（隔壁ストレート）。
【特長】
・耐蝕に優れたSUS316を使用した締付継手。
・クリーン環境内の配管にも最適。
・クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。
【用途】
・気密性を重視する市場（医療／半導体／太陽電池／二次電池／食品関連）の特殊環境下の配管に最適。
