耐腐蝕用 SUS316締付継手ティー

Name: 耐腐蝕用 SUS316締付継手 ティー
Brand: 日本ピスコ
SKU: 221000038556
Rating: 5 (2 reviews)

カタログ |

通常単価(税別): 2,836円～5,797円

税込単価: 3,120円～6,377円

通常出荷日：在庫品1日目～6日目一部当日出荷可能

耐腐蝕用のSUS316締付継手（ティー）。【特長】・耐蝕に優れたSUS316を使用した締付継手。・クリ...

詳細を確認

55.0

よく一緒に見られています

日本ピスコ

耐腐蝕用 SUS316締付継手ストレート

通常価格(税別)： 928円 (税込価格：1,021円)

通常出荷日：在庫品1日目

よく一緒に見られています

日本ピスコ

耐腐蝕用 SUS316締付継手メスストレート

通常価格(税別)： 1,033円 (税込価格：1,136円)

通常出荷日：在庫品1日目

未確定：候補が23型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

単位：mm

製品仕様

使用流体	空気、水、その他（※）
最高使用圧力	チューブの最高使用圧力に準じます。
使用真空圧力	-100kPa
使用温度範囲	チューブの仕様範囲で異なります。

※薬品／混合ガスなどにつきましては、使用条件によって仕様の適合が異なる場合がありますので確認の上ご使用ください。

適用サイズ

チューブサイズ	ミリサイズ
記号	0420	0425	0640	0860	1075	1080	1290	1210	1613
チューブ外径（mm）	φ4 （外径4mm）		φ6 （外径6mm）	φ8 （外径8mm）	φ10 （外径10mm）		φ12 （外径12mm）		φ16 （外径16mm）
チューブ内径（mm）	φ2 （内径2mm）	φ2.5 （内径2.5mm）	φ4 （内径4mm）	φ6 （内径6mm）	φ7.5 （内径7.5mm）	φ8 （内径8mm）	φ9 （内径9mm）	φ10 （内径10mm）	φ13 （内径13mm）
締付ナットのみの記号	4		6	8	10		12		16
皿バネ座金のみの記号	12		14	16	18		20		24

※締付ナットのみ必要な場合は、締付ナットのみの記号をご記入ください。
※隔壁タイプの皿バネ座金が必要な場合は、皿バネ座金のみの記号をご記入ください。但し、隔壁ソケットタイプは、ネジサイズより選定してください。

ネジサイズ	管用テーパネジ
記号	01	02	03	04
オネジサイズ	R1/8	R1/4	R3/8	R1/2
メネジサイズ	Rc1/8	Rc1/4	Rc3/8	Rc1/2
皿バネ座金のみの記号	14	18	22	27

※隔壁タイプの皿バネ座金が必要な場合は、皿バネ座金のもの記号をご記入ください。

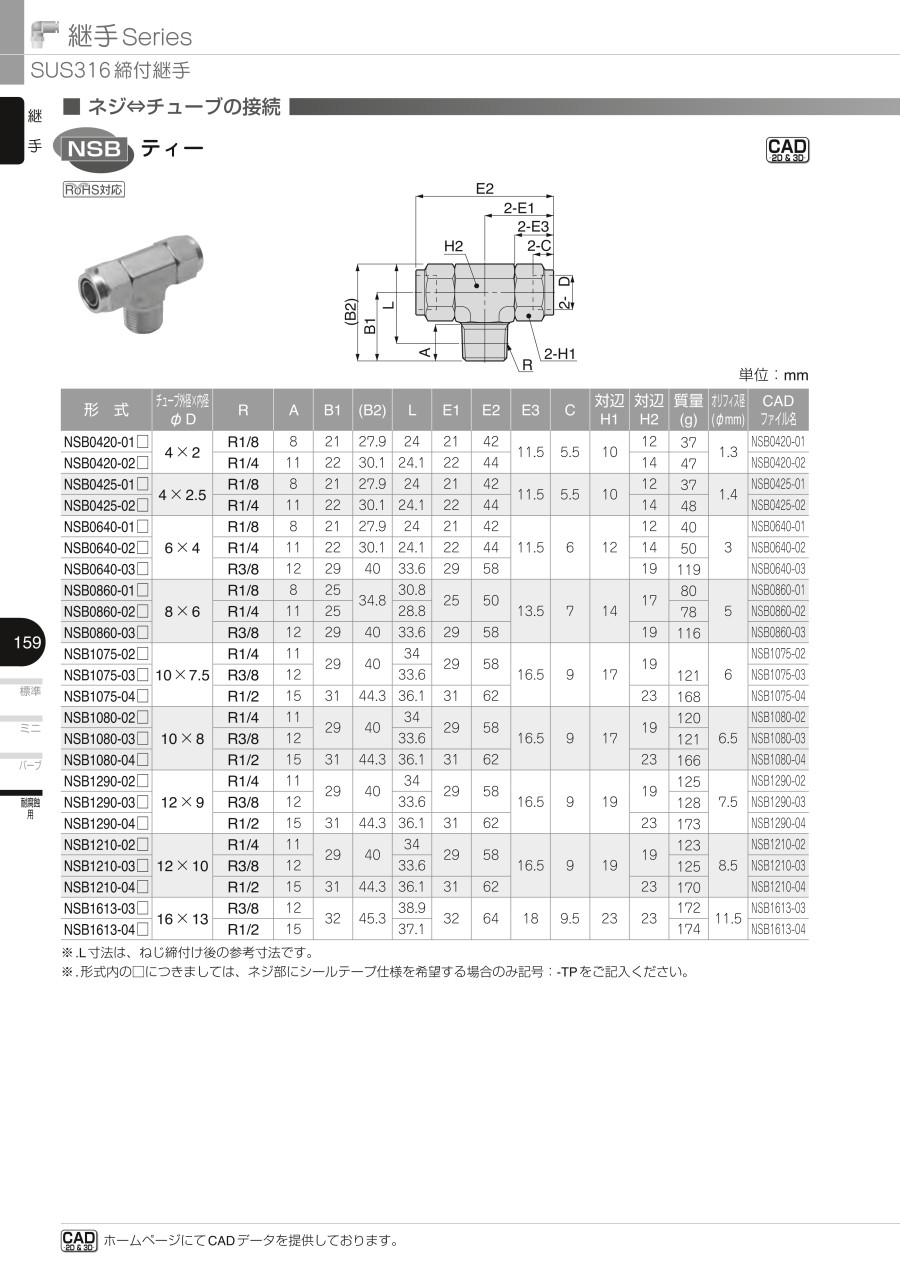

構造図（エルボタイプ：NSLの場合）

※薬品／食品関連などの特殊環境下で使用できるため、ネジ部にはシーロックによる影響を考慮し、シーロック加工を施していません。

規格表

単位：mm

型番	チューブ外径×内径 φD	R	A	B1	（B2）	L	E1	E2	E3	C	対辺 H1	対辺 H2	質量（g）	オリフィス径（φmm）
NSB0420-01□	4×2	R1/8	8	21	27.9	24	21	42	11.5	5.5	10	12	37	1.3
NSB0420-02□	4×2	R1/4	11	22	30.1	24.1	22	44	11.5	5.5	10	14	47	1.3
NSB0425-01□	4×2.5	R1/8	8	21	27.9	24	21	42	11.5	5.5	10	12	37	1.4
NSB0425-02□	4×2.5	R1/4	11	22	30.1	24.1	22	44	11.5	5.5	10	14	48	1.4
NSB0640-01□	6×4	R1/8	8	21	27.9	24	21	42	11.5	6	12	12	40	3
NSB0640-02□		R1/4	11	22	30.1	24.1	22	44				14	50
NSB0640-03□		R3/8	12	29	40	33.6	29	58				19	119
NSB0860-01□	8×6	R1/8	8	25	34.8	30.8	25	50	13.5	7	14	17	80	5
NSB0860-02□		R1/4	11	25	34.8	28.8	25	50				17	78
NSB0860-03□		R3/8	12	29	40	33.6	29	58				19	116
NSB1075-02□	10×7.5	R1/4	11	29	40	34	29	58	16.5	9	17	19	121	6
NSB1075-03□		R3/8	12	29	40	33.6	29	58				19	121
NSB1075-04□		R1/2	15	31	44.3	36.1	31	62				23	168
NSB1080-02□	10×8	R1/4	11	29	40	34	29	58	16.5	9	17	19	120	6.5
NSB1080-03□		R3/8	12	29	40	33.6	29	58				19	121
NSB1080-04□		R1/2	15	31	44.3	36.1	31	62				23	166
NSB1290-02□	12×9	R1/4	11	29	40	34	29	58	16.5	9	19	19	125	7.5
NSB1290-03□		R3/8	12	29	40	33.6	29	58				19	128
NSB1290-04□		R1/2	15	31	44.3	36.1	31	62				23	173
NSB1210-02□	12×10	R1/4	11	29	40	34	29	58	16.5	9	19	19	123	8.5
NSB1210-03□		R3/8	12	29	40	33.6	29	58				19	125
NSB1210-04□		R1/2	15	31	44.3	36.1	31	62				23	170
NSB1613-03□	16×13	R3/8	12	32	45.3	38.9	32	64	18	9.5	23	23	172	11.5
NSB1613-04□	16×13	R1/2	15	32	45.3	37.1	32	64	18	9.5	23	23	174	11.5

選定サポート情報

型番表示例

【（4）ネジ部シール仕様】

無記入：標準仕様（シーロック、シールテープ無し）
-TP：シールテープ仕様（ネジ部にシールテープを巻付け）

型番リスト

表示件数

型番

適用管外径 1

(mm)

ねじの呼び

ネジ部シール仕様

適用チューブ内径

(mm)

最小発注数量

4	1/8	標準仕様	2	1個
4	1/4	標準仕様	2	1個
4	1/8	標準仕様	2.5	1個
4	1/4	標準仕様	2.5	1個
6	1/4	標準仕様	4	1個
6	3/8	標準仕様	4	1個
8	1/8	標準仕様	6	1個
8	1/4	標準仕様	6	1個
8	3/8	標準仕様	6	1個
10	1/4	標準仕様	7.5	1個
10	3/8	標準仕様	7.5	1個
10	1/2	標準仕様	7.5	1個
10	1/4	標準仕様	8	1個
10	3/8	標準仕様	8	1個
10	1/2	標準仕様	8	1個
12	1/4	標準仕様	10	1個
12	3/8	標準仕様	10	1個
12	1/2	標準仕様	10	1個
12	1/4	標準仕様	9	1個
12	3/8	標準仕様	9	1個
12	1/2	標準仕様	9	1個
16	3/8	標準仕様	13	1個
16	1/2	標準仕様	13	1個

通常単価(税別) (税込単価)	通常出荷日

2,897円 ( 3,187円 )	6日目
3,298円 ( 3,628円 )	6日目
2,898円 ( 3,188円 )	6日目
2,836円 ( 3,120円 )	6日目
2,997円 ( 3,297円 )	在庫品1日目当日出荷可能
3,297円 ( 3,627円 )	6日目
2,944円 ( 3,238円 )	6日目
3,297円 ( 3,627円 )	在庫品1日目当日出荷可能
3,805円 ( 4,186円 )	6日目
4,799円 ( 5,279円 )	6日目
4,102円 ( 4,512円 )	6日目
4,524円 ( 4,976円 )	6日目
4,086円 ( 4,495円 )	6日目
4,797円 ( 5,277円 )	6日目
4,503円 ( 4,953円 )	6日目
4,797円 ( 5,277円 )	6日目
4,797円 ( 5,277円 )	6日目
4,611円 ( 5,072円 )	6日目
4,797円 ( 5,277円 )	6日目
4,102円 ( 4,512円 )	6日目
4,630円 ( 5,093円 )	6日目
4,891円 ( 5,380円 )	6日目
5,797円 ( 6,377円 )	6日目

詳細情報

基本情報

基本情報

耐腐蝕用のSUS316締付継手（ティー）。
【特長】
・耐蝕に優れたSUS316を使用した締付継手。
・クリーン環境内の配管にも最適。
・クリーンエアで清浄後、クリーンルーム（ISOクラス6相当）内にて包装。
【用途】
・気密性を重視する市場（医療／半導体／太陽電池／二次電池／食品関連）の特殊環境下の配管に最適。

●ピスコワンタッチ継手製品選定ガイド一覧PDF（カタログ）

カタログ

カタログ (見開き版)

商品担当おすすめ

日本ピスコ
耐腐蝕用 SUS316締付継手ストレート
オールSUS316製締付継手のストレートタイプです。耐腐蝕性に優れ、気密性を重視する環境に最適です。クリーンエアで清浄後、クリーンルームにて包装しております。
日本ピスコ
耐腐蝕用ストレートふっ素樹脂（PFA）チューブ
耐薬品性、耐熱性、耐候性に優れたフッ素樹脂（PFA）チューブです。腐蝕しやすい環境での使用に最適です。
日本ピスコ
クリーン環境内配管用ストレートふっ素樹脂（PFA）チューブ
クリーンエアにて清浄後、クリーンルーム内で包装したフッ素樹脂（PFA）チューブです。耐薬品性、耐熱性、耐候性に優れています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
