耐スパッタ用 ブラス製締付継手 エルボ

外形図

製品仕様

製品仕様

• ※1.空気、水以外の流体につきましては、使用条件により仕様の適合が異なる場合がありますので、確認の上ご使用ください。
• ※2.水、液体使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
• ※3.使用温度範囲は使用チューブの使用温度範囲に準ずるが、高温での使用の際、本体に過度な負荷がかかると、破損の原因となる危険性があります。
• ※4.継手の構造上、軟質チューブ使用の際は、製品性能が低下します。必ず使用チューブにてご確認の上、使用してください。

外観

適用サイズ

チューブサイズ（外径×内径）

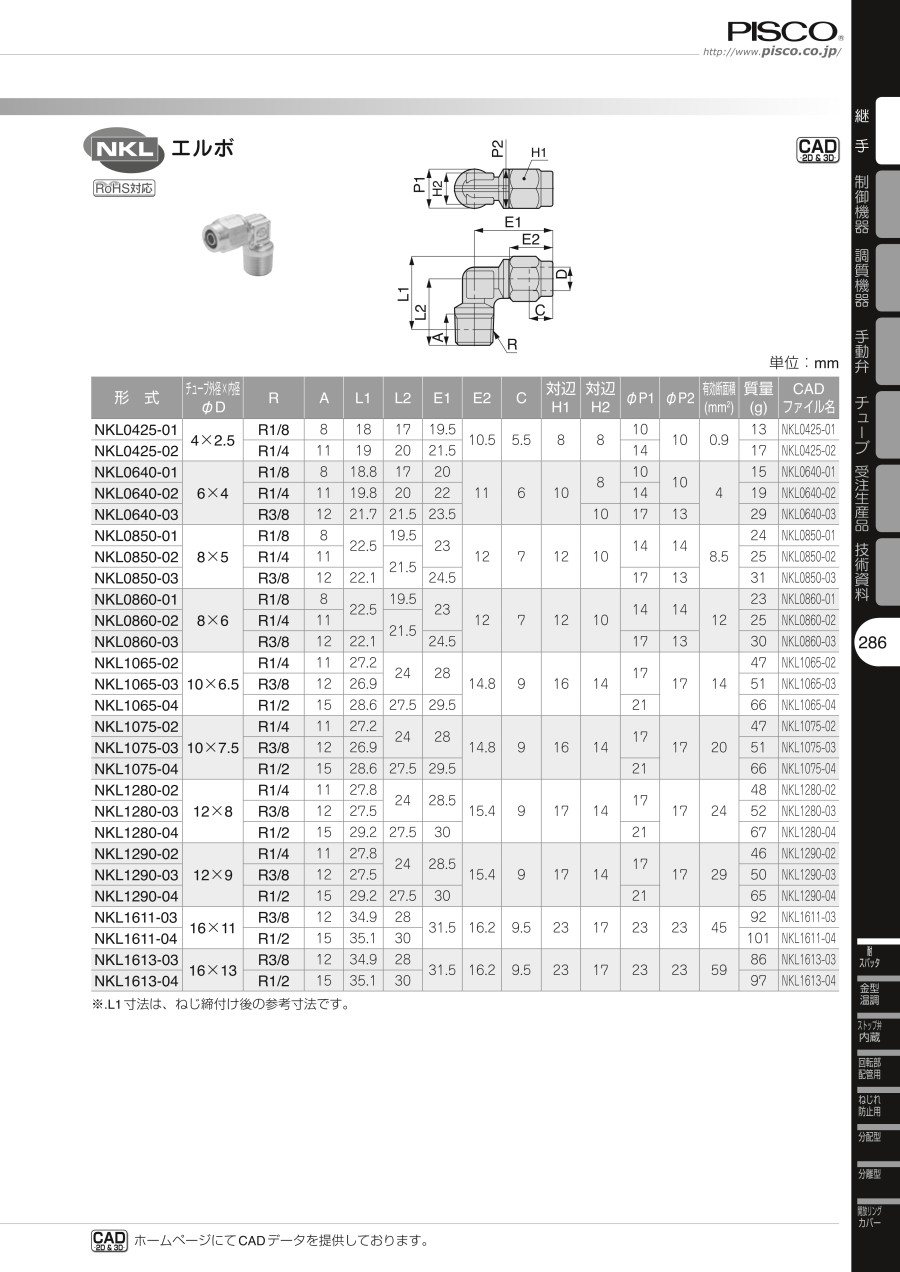

規格表

※L1寸法は、ねじ締付け後の参考寸法です。

使用例

接続部着脱方法

1.チューブの着脱方法

（1）チューブの装着

ブラス製締付継手は、締付ナットを通したチューブを竹の子の根元まで差し込みます。次にチューブに通しておいた締付ナットの外径六角部をスパナを使用して締付けてください。締付けナットを締付ける際は、下表の締付けトルクを参考に締付けてください。また締付けナットの締付け時にチューブが共回りすることがありますので、チューブを保持しながら締付けてください。締付けナットを締付けましたら、締付けナットが金属本体に当たっていることを確認し当たっていない場合は、チューブ、締付けナットを外してやり直してください。締付後、漏れがないことを確認してください。

表. 締付けナットの締付けトルク

チューブ外径	締付けトルク
φ4mm	1N・m
φ6mm	2N・m
φ8mm	3N・m
φ10mm	4N・m
φ12mm	5N・m
φ16mm	14N・m

（2）チューブの取外し

チューブを取外す場合、外径六角部をスパナを使用し締付ナットを外します。
次にチューブを外します。
取外しの際は、必ず流体（エア、水など）を止めてから行ってください。

2.ネジの締付け方法

（1）ネジの締付け

ネジの締付けは、外径六角部または、本体四角部をスパナで締付けます。また、管用テーパネジタイプにはシーロック加工を施してありませんので、必要に応じシールテープ、または、シール剤などをご使用ください。
締付ける際は、下表を参考に締付けてください。

表. ネジの締付けトルク

ネジサイズ	締付けトルク
R1/8	4～5N・m
R1/4	5～6N・m
R3/8	13～15N・m
R1/2	16～18N・m

注意・禁止事項

注意・禁止事項

1. 空気圧機器の選定について

（1） 空気圧機器の選定は、空気圧システム設計者、または仕様を決定する人など十分な知識と経験を持った人が判断してください。

（2） 使用される条件が多様ですので、システムへの適合性の決定は空気圧システム設計者、または仕様を決定する人など十分な知識と経験を持った人が必要に応じて分析やテストを行ってから決定してください。また、このシステムの所期の性能、安全性の保証は、システムの適合性を決定した人の責任となります。これ以降も最新の製品カタログや資料により、仕様の全ての内容を検討し、機器の故障の可能性についての状況を考慮し、システムを構成してください。

2. 空気圧機器の取扱については十分な知識と経験を持った人が取扱ってください。

（1） 圧縮空気は、取扱いを誤ると危険です。空気圧機器を使用した機械・装置の組立てや操作、メンテナンスなどは、十分な知識と経験を持った人が行ってください。

3. 機械・装置の取扱い、機器の取外しについては、安全を確認するまでは絶対に行わないでください。

（1） 機械・装置の点検や整備は、ワークの落下防止処置や暴走防止装置などが設置されていることを確認してから行ってください。

（2） 機器を取外す時は、上記の安全処置がとられていることの確認を行い、圧縮空気の供給と該当する設備の電源を遮断し、システム内の圧縮空気を排気してから行ってください。

（3） 機械・装置を再起動する際は、飛出し防止処置が行われているか確認し、注意して行ってください。

• ※ 注意・禁止事項は、お断りなしに変更することがありますのでご了承ください。
