閉止弁 ボールバルブ10シリーズ 違径ユニオンエルボ
- 通常単価(税別)
- 922円～956円
- 税込単価
- 1,014円～1,052円
【特長】・機器への空気圧入力を開閉します。・使用チューブサイズに合った有効断面...
詳細情報を確認する未確定：候補が2型番あります。
商品情報

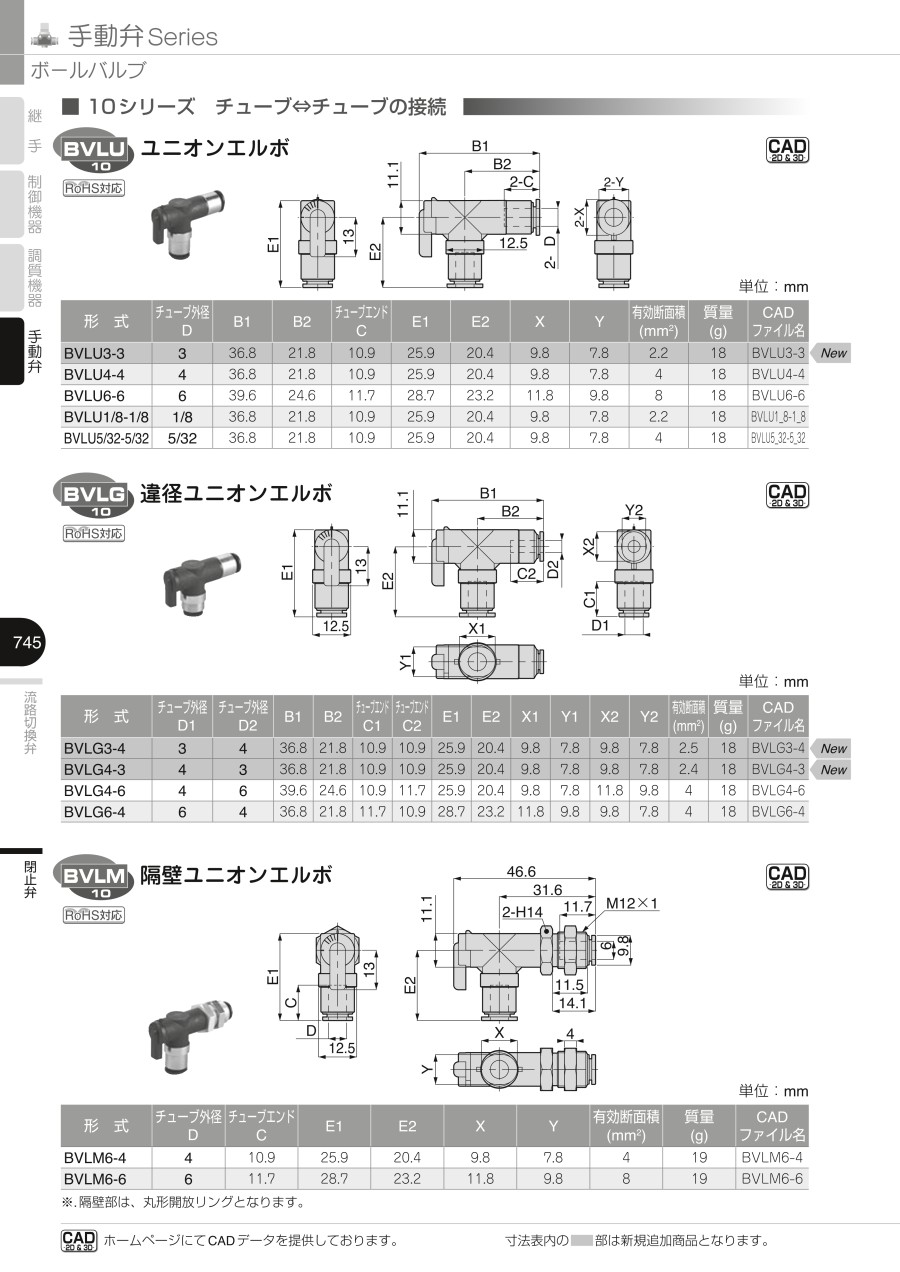

外形図
規格表
| 形式 | チューブ外径 D1 | チューブ外径 D2 | B1 | B2 | チューブエンド C1 | チューブエンド C2 | E1 | E2 | 有効断面積 （mm²） | 質量 （ｇ） |
|---|---|---|---|---|---|---|---|---|---|---|
| BVLG4-6 | 4 | 6 | 39.6 | 24.6 | 10.9 | 11.7 | 26.8 | 21.3 | 4 | 18 |
| BVLG6-4 | 6 | 4 | 36.8 | 21.8 | 11.7 | 10.9 | 29.6 | 24.1 | 4 | 18 |
製品仕様
取扱いについて
レバーを反時計方向に90°廻すとエアが流れ、時計方向に止まるまで廻すとエアの流れが止まります。
| シリーズ | 10 |
|---|---|
| 使用流体 | 空気 |
| 使用圧力範囲 | 0～0.7MPa |
| 使用真空圧力 | -100kPa |
| 使用温度範囲 | 0～60℃（凍結なきこと） |
| 有効断面積 | 10mm2 |
※使用流体が水の時は、下記の条件を必ず守ってください。
1.水使用の際は、サージ圧力を最高使用圧力以下に抑えて使用してください。
2.一般水道水は使用可能です。その他の水使用の場合はお問い合わせください。
3.水使用の際は、インサートリングを必ず使用してください。
チューブ⇔チューブの接続
選定サポート情報
注文例
詳細情報
基本情報
【特長】
・機器への空気圧入力を開閉します。
・使用チューブサイズに合った有効断面積を確保。
・レバーに目盛が付いて簡単な流量調整が可能。
ご注意
- 本シリーズにつき仕様変更がございます。2024年12月より順次変更いたします。詳細はこちらをご参照ください。
