閉止弁 ハンドバルブ ニップル

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定:候補が15型番あります。
数量:

商品情報

外形図

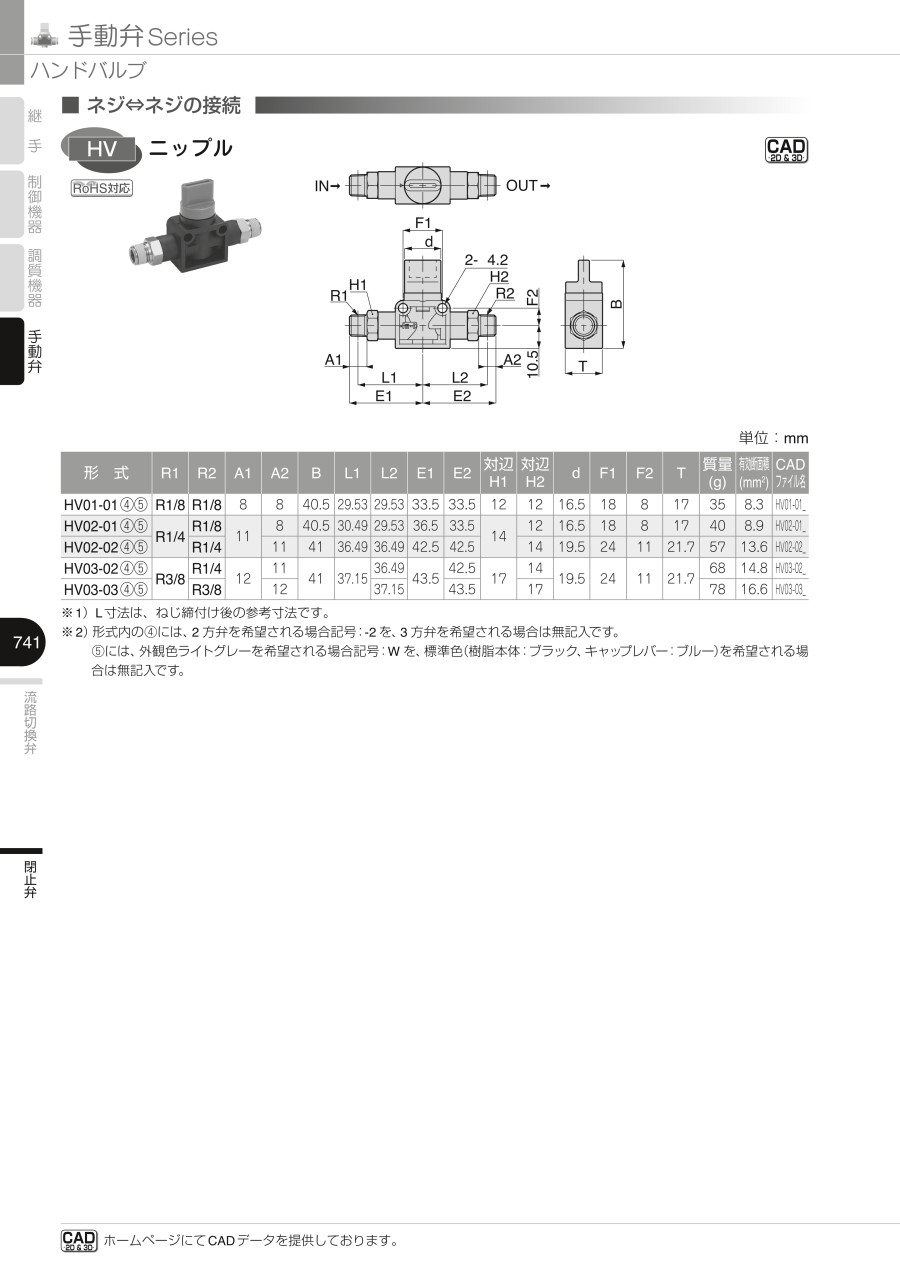

閉止弁 ハンドバルブ ニップル 外形図01

規格表

閉止弁 ハンドバルブ ニップル 規格表01

※L1、L2寸法は、ねじ締付け後の参考寸法です。
※形式内左側の□には、2方弁を希望される場合・記号:2を、3方弁を希望される場合は無記入です。
※形式内右側の□には、外観色ライトグレーを希望される場合・記号:Wを、標準色(樹脂本体と開放リング:ブラック、キャップレバー:ブルー)を希望される場合は無記入です。

ネジ⇔ネジの接続

閉止弁 ハンドバルブ ニップル 規格表01

選定サポート情報

注文例

閉止弁 ハンドバルブ ニップル 選定01

型番リスト

表示件数

ポート数

配管ねじの呼び

有効断面積【区分】

(mm2)

有効断面積

(mm2)

外観色

配管ネジの呼び2

(mm)

最小発注数量
3ポート
1/8
~10
8.8
標準色仕様
1/8
1個
2ポート
1/8
~10
8.8
標準色仕様
1/8
1個
2ポート
1/8
~10
8.8
ライトグレー仕様
1/8
1個
3ポート
1/4
~10
9
標準色仕様
1/8
1個
2ポート
1/4
~10
9
標準色仕様
1/8
1個
2ポート
1/4
~10
9
ライトグレー仕様
1/8
1個
3ポート
1/4
~20
15.8
標準色仕様
1/4
1個
2ポート
1/4
~20
15.8
標準色仕様
1/4
1個
2ポート
1/4
~20
15.8
ライトグレー仕様
1/4
1個
3ポート
3/8
~20
15.6
標準色仕様
1/4
1個
2ポート
3/8
~20
15.6
標準色仕様
1/4
1個
2ポート
3/8
~20
15.6
ライトグレー仕様
1/4
1個
3ポート
3/8
~20
15.7
標準色仕様
3/8
1個
2ポート
3/8
~20
15.7
標準色仕様
3/8
1個
2ポート
3/8
~20
15.7
ライトグレー仕様
3/8
1個
通常単価(税別) (税込単価)
通常出荷日
998
( 1,098 )
在庫品1日目当日出荷可能
1,197
( 1,317 )
在庫品1日目当日出荷可能
1,054
( 1,159 )
7日目
1,197
( 1,317 )
6日目
988
( 1,087 )
7日目
966
( 1,063 )
7日目
1,645
( 1,810 )
在庫品1日目当日出荷可能
1,369
( 1,506 )
在庫品1日目当日出荷可能
1,350
( 1,485 )
7日目
1,497
( 1,647 )
7日目
1,098
( 1,208 )
7日目
1,076
( 1,184 )
7日目
1,497
( 1,647 )
在庫品1日目当日出荷可能
1,397
( 1,537 )
在庫品1日目当日出荷可能
1,099
( 1,209 )
7日目

詳細情報

基本情報

【特長】
・機器への空気圧入力を開閉
・3方弁タイプと2方弁タイプを用意
・3方弁タイプは閉じた時に出力側の残圧を排気
・用途に応じ4タイプから選択可能

ご注意

  • 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
  • 一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細は メーカーカタログをご覧ください。

閉止弁 ハンドバルブ ニップルのレビュー
5平均満足度:5.02件のレビュー
新規機械装置のエア系に使用しています
5
満足度:5.0
新規機械装置のエア系のエア源側に使用しています。エアを止めたときに出力ポート側のアクチュエータの残圧を排気したかったので...もっと読む
0人が参考にしています。
FA機器の配管用として
5
満足度:5.0
FA機器の配管用として、バルブは必需品なので、いろいろ選べて重宝しています。
0人が参考にしています。
