閉止弁 ハンドバルブ ストレートB

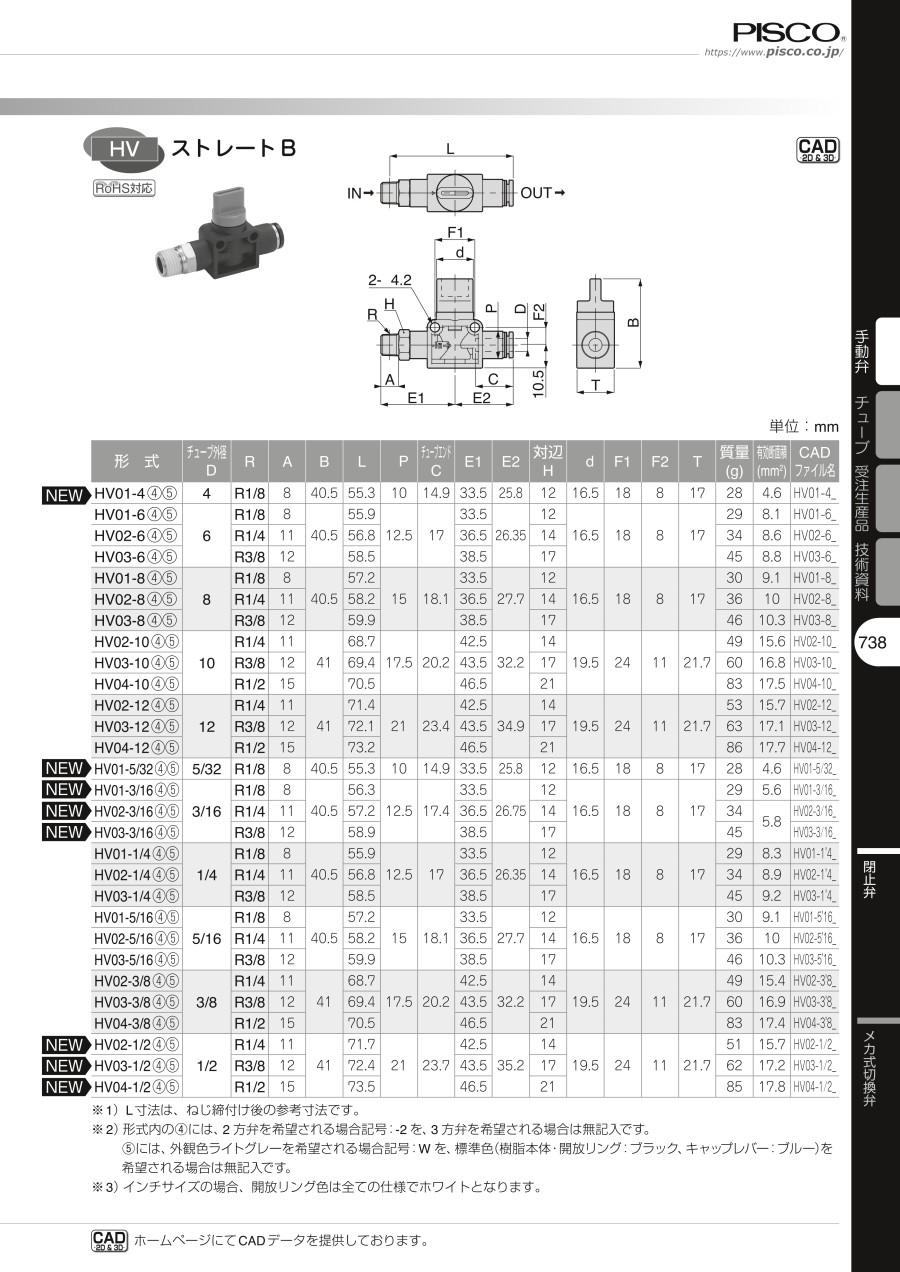

外形図

製品仕様

製品仕様

規格表

• ※L寸法は、ねじ締付け後の参考寸法です。
• ※形式内の（3）には、2方弁を希望される場合記号：-2を、3方弁を希望される場合は無記入です。
  （4）には、外観色ライトグレーを希望される場合記号：Wを、標準色（樹脂本体と開放リング：ブラック、キャップレバー：ブルー）を希望される場合は無記入です。

使用例

キャップレバーの操作方法

1. バルブを開く時

キャップレバーを時計方向に90º止まるまで廻すとエアが流れます。

1. バルブを閉める時

キャップレバーを反時計方向に90º止まるまで廻すとエアの流れが止まります。 また、3方弁の場合、キャップレバーを廻し終わると同時にOUT側の残圧が本体とキャップレバーの間から排気されます。

接続部着脱方法

1. チューブの着脱方法

（1）チューブの装着

ハンドバルブ(ワンタッチ継手付閉止弁)は、チューブをチューブエンドまで差し込むだけでロック爪が固定、弾性体スリーブがチューブの外周をシールします。
装着の際は、デジタルカタログの注意事項「6.チューブ装着上の注意」を参考に装着してください。

（2）チューブの取外し

チューブを取外す場合、開放リングを押すことによりロック爪が開き、チューブを抜くことができます。
取外しの際は、必ずエアを止めてから行ってください。

2. 固定方法

（1）外径六角部締付け方法

ハンドバルブのストレートA､B､ニップルタイプは、外径六角部をスパナにて締付けます。
取付ける際は、切換の共通注意事項「2.本体取付上の注意」の表 締付けトルクを参考に締付けてください。

（2）本体固定方法

ハンドバルブのユニオンストレートタイプは、樹脂本体に施してあります固定用穴を利用し、M4ネジにて固定します。
（取付用穴ピッチにつきましては、外形図をご参照ください。）

注意・禁止事項

注意・禁止事項

1. 空気圧機器の選定について

（1） 空気圧機器の選定は、空気圧システム設計者、または仕様を決定する人など十分な知識と経験を持った人が判断してください。

（2） 使用される条件が多様ですので、システムへの適合性の決定は空気圧システム設計者、または仕様を決定する人など十分な知識と経験を持った人が必要に応じて分析やテストを行ってから決定してください。また、このシステムの所期の性能、安全性の保証は、システムの適合性を決定した人の責任となります。これ以降も最新の製品カタログや資料により、仕様の全ての内容を検討し、機器の故障の可能性についての状況を考慮し、システムを構成してください。

2. 空気圧機器の取扱については十分な知識と経験を持った人が取扱ってください。

（1） 圧縮空気は、取扱いを誤ると危険です。空気圧機器を使用した機械・装置の組立てや操作、メンテナンスなどは、十分な知識と経験を持った人が行ってください。

3. 機械・装置の取扱い、機器の取外しについては、安全を確認するまでは絶対に行わないでください。

（1） 機械・装置の点検や整備は、ワークの落下防止処置や暴走防止装置などが設置されていることを確認してから行ってください。

（2） 機器を取外す時は、上記の安全処置がとられていることの確認を行い、圧縮空気の供給と該当する設備の電源を遮断し、システム内の圧縮空気を排気してから行ってください。

（3） 機械・装置を再起動する際は、飛出し防止処置が行われているか確認し、注意して行ってください。

• ※ 注意・禁止事項は、お断りなしに変更することがありますのでご了承ください。
