手動弁、機械作動弁足踏弁5ポート
- 通常単価(税別)
- 18,275円～18,630円
- 税込単価
- 20,103円～20,493円
複動エアシリンダ、エアチャックの作動に使用可能な足踏み弁。【特長】・シンプルな構造とポペット形のシート...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

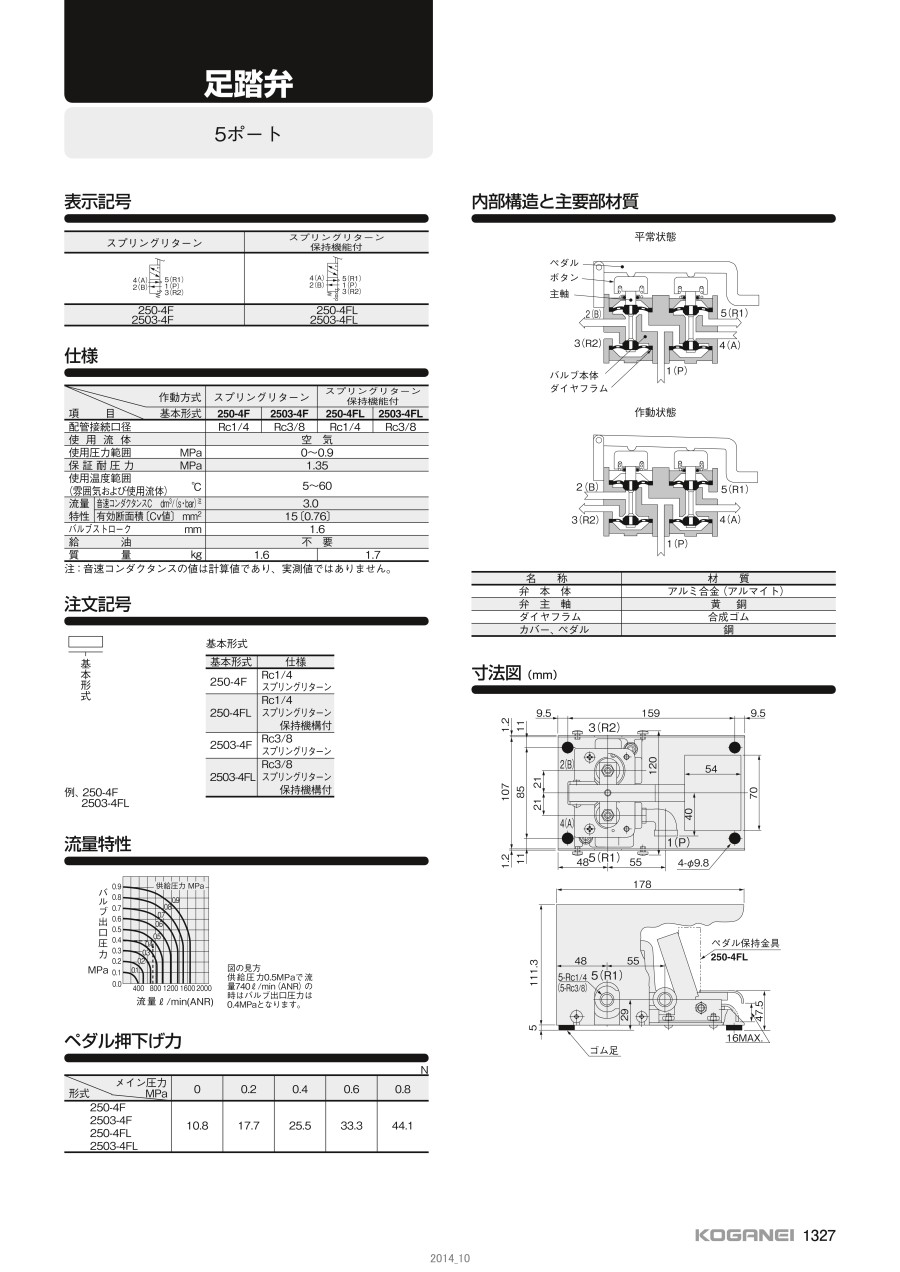

商品情報
外形図
上面図（mm）
側面図（mm）
製品仕様
足踏み弁の外観
ダイヤフラム形独特の歯切れのよい切り換わりをし、弁シートも確実。
シンプルな構造とシート方式がポペット形なので、少々のゴミが入ってもカジリなどを起こさない、故障の少ない構造。長時間放置されても固着しない。
摺動部分がないため、無給油で使用可能。給油不完全によるトラブルも回避。
取り付け姿勢が自由。構造上、どの向きに取り付けても作動に支障なし。
コンパクトで軽量。
保持機構付きタイプは、作動操作を維持させることが可能（ペダル奥の掛金を足先で押すと解除）
複動エアシリンダ、エアチャックの作動、パイロットエアのON・OFFなどに最適。
主要部材質
- 弁本体 アルミ合金（アルマイト）
- 弁主軸 黄銅
- ダイヤフラム 合成ゴム
- カバー、ペダル 鋼
製品仕様
| 作動方式 | スプリングリターン | スブリンクリターン 保持機能付 | ||||
|---|---|---|---|---|---|---|
| 基本形式 | 250-4F | 2503-4F | 250-4FL | 2503-4FL | ||
| 項目 | 配管接続口径 | Rc1/4 | Rc3/8 | Rc1/4 | Rc3/8 | |
| 使用流体 | 空気 | |||||
| 使用圧力範囲 Mpa | 0～0.9 | |||||
| 保証耐圧力 Mpa | 1.35 | |||||
| 使用温度範囲 (雰囲気および使用流体)℃ | 5～60 | |||||
| 流量 特性 | 音速コンダクタンスC dm3/(s・bar)注 | 3.0 | ||||
| 有効断面積〔Cv值〕mm2 | 15〔0.76〕 | |||||
| バルブストローク mm | 1.6 | |||||
| 給油 | 不要 | |||||
| 質量 kg | 1.6 | 1.7 | ||||
注:音速コンダクタンスの値は計算値であり、実測値ではありません。
内部構造
平常状態
作動状態
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
複動エアシリンダ、エアチャックの作動に使用可能な足踏み弁。
【特長】
・シンプルな構造とポペット形のシート方式なため、故障の少ない構造。
・摺動部分がないため、無給油で使用可能。
・取り付け姿勢が自由。
・コンパクトで軽量。
・保持機構付きタイプは、作動操作を維持させることが可能（ペダル奥の掛金を足先で押すと解除）。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
・複動エアシリンダ、エアチャックの作動。
