制御機器TACエアバルブライン押ボタン形バルブ
- 通常単価(税別)
- 3,085円～6,403円
- 税込単価
- 3,394円～7,043円
コンパクトな設計でセルフリリーフ形の手動切替バルブ。【特長】・ノンリリーフ形（...
詳細情報を確認する
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

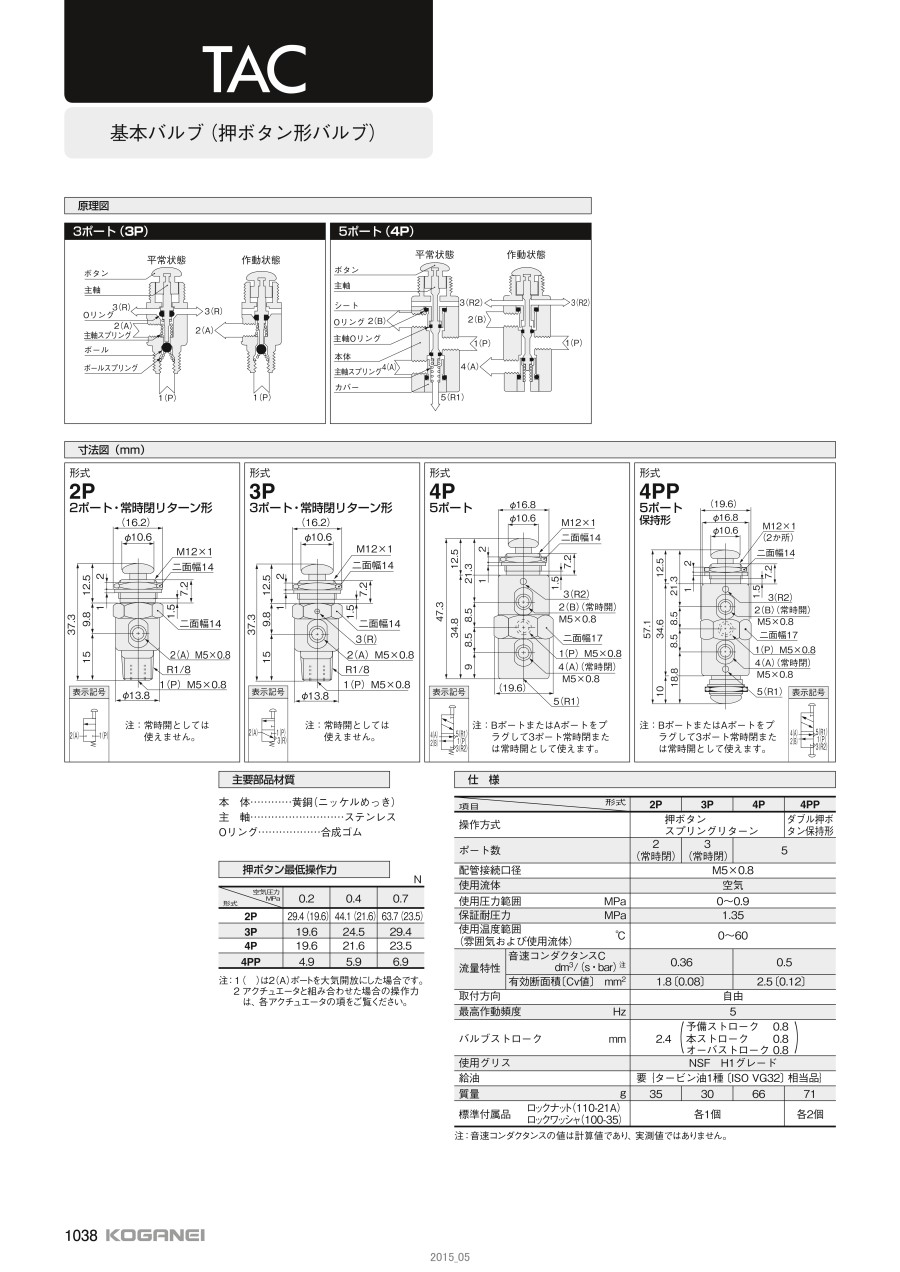

外形図
2P
3P
4P
4PP
製品仕様
| 項目 | 型番 | ||||
|---|---|---|---|---|---|
| 2P | 3P | 4P | 4PP | ||
| 操作方式 | 押ボタン スプリングリターン | ダブル押ポタン保持形 | |||
| ポート数 | 2 (常時閉) | 3 (常時閉) | 5 | ||
| 配管接続口径 | M5×0.8 | ||||
| 使用流体 | 空気 | ||||
| 使用圧力範囲 MPa | 0～0.9 | ||||
| 保証耐圧力 MPa | 1.35 | ||||
| 使用温度範囲 ℃ (雰囲気および使用流体) | 0～60 | ||||
| 流量特性 | 音速コンダクタンス Cdm3/(s•bar)注 | 0.36 | 0.5 | ||
| 有効断面積〔Cv値〕 mm2 | 1.8〔0.08〕 | 2.5〔0.12〕 | |||
| 取付方向 | 自由 | ||||
| 最高作動頻度 Hz | 5 | ||||
| バルブストローク mm | 2.4(予備ストローク0.8、本ストローク0.8、オーバストローク0.8) | ||||
| 使用グリス | NSF H1グレード | ||||
| 給油 | 要{タービン油1種〔ISO VG32〕相当品} | ||||
| 質量 g | 35 | 30 | 66 | 71 | |
| 標準付属品 | ロックナット(110-21A) ロックワッシャ(100-35) | 各1個 | 各2個 | ||
注：音速コンダクタンスの値は計算値であり、実測値ではありません。
押しボタン最低操作力
単位：N
| 型番 | 空気圧力 MPa | ||
|---|---|---|---|
| 0.2 | 0.4 | 0.7 | |
| 2P | 29.4 (19.6) | 44.1(21.6) | 63.7 (23.5) |
| 3P | 19.6 | 24.5 | 29.4 |
| 4P | 19.6 | 21.6 | 23.5 |
| 4PP | 4.9 | 5.9 | 6.9 |
（ ）は2（A）ポートを大気開放にした場合。
