制御機器 TACエアバルブラインレバー形
- 通常単価(税別)
- 4,052円～6,403円
- 税込単価
- 4,457円～7,043円
コンパクトな設計でセルフリリーフ形、ノンリリーフ形（準標準品）を用意したバルブ...
詳細情報を確認する
未確定：候補が5型番あります。
商品情報

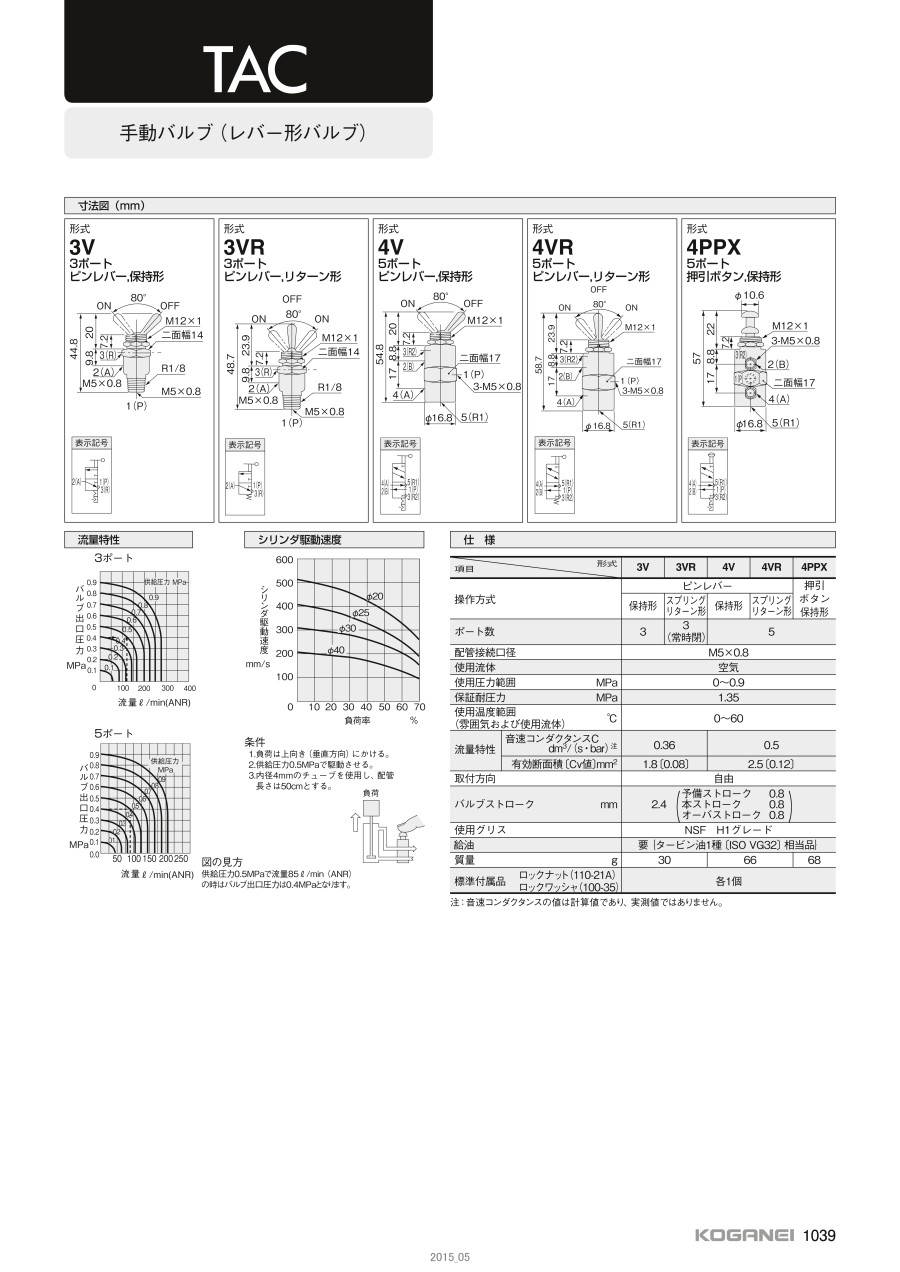

外形図
3V
4V
3VR
4VR
4PPX
製品仕様
流量特性（3ポート）
流量特性（5ポート）
シリンダ駆動速度
条件
- 1.負荷は上向きにかける（垂直方向）
- 2.供給圧力0.5MPaで駆動させる
- 3.内径4mmのチューブを使用し配管の長さは50cmとする
| 項目 | 型番 | ||||||
|---|---|---|---|---|---|---|---|
| 3V | 3VR | 4V | 4VR | 4PPX | |||
| 操作方式 | ピンレバー | 押引 ボタン 保持形 | |||||
| 保持形 | スプリング リターン形 | 保持形 | スプリング リターン形 | ||||
| ポート数 | 3 | 3 （常時閉） | 5 | ||||
| 配管接続口径 | M5×0.8 | ||||||
| 使用流体 | 空気 | ||||||
| 使用圧力範囲 | MPa | 0～0.9 | |||||
| 保証耐圧力 | MPa | 1.35 | |||||
| 使用温度範囲 （雰囲気および使用流体） | ℃ | 0～60 | |||||
| 流量特性 | 音速コンダクタンスC dm3/（s・bar）注 | 0.36 | 0.5 | ||||
| 有効断面積〔Cv値〕 mm2 | 1.8〔0.08〕 | 2.5〔0.12〕 | |||||
| 取付方向 | 自由 | ||||||
| バルブストローク | mm | 2.4 （予備ストローク 0.8、本ストローク 0.8、オーバストローク 0.8） | |||||
| 使用グリス | NSF H1グレード | ||||||
| 給油 | 要｛タービン油1種〔ISO VG32〕相当品｝ | ||||||
| 質量 | g | 30 | 66 | 68 | |||
| 標準付属品 | ロックナット（110-21A） ロックワッシャ（100-35） | 各1個 | |||||
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
コンパクトな設計でセルフリリーフ形、ノンリリーフ形（準標準品）を用意したバルブ。
【特長】
・TACシリーズには、小形エアバルブとその周辺機器のほとんどすべてが揃っている。
・小形エアシリンダの操作や簡単な空気圧制御回路の構成が簡単に可能。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
商品担当おすすめ
制御機器 TACエアバルブラインレバー形のレビュー
ワークの位置合わせ時に使用しています
5
5.02024/02/09
ワークの位置合わせにエアシリンダを使用しています。ワークの位置合わせに手間取るとエアシリンダが1工程分往復するため、ワー...もっと読む
0人が参考にしています。
吸着する機器の継手として
4
4.02019/07/09
今まで使用実績があり、問題などがなかったので新規の機器に取り付けるために購入しました。長年利用していますが、安定して使う...もっと読む
0人が参考にしています。
よくあるご質問（FAQ）
Qレバー形バルブのバリエーションはありますか。
A
TACバルブは基本となるバルブに押しボタン等などを組み合わせて使用します。
