制御機器TAC2エアバルブ押ボタン形
- 通常単価(税別)
- 6,053円～9,408円
- 税込単価
- 6,658円～10,349円
空気圧回路の構成、制御が簡単にできる手動切替バルブ。【特長】・コンパクトな設計...
詳細情報を確認するご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品情報

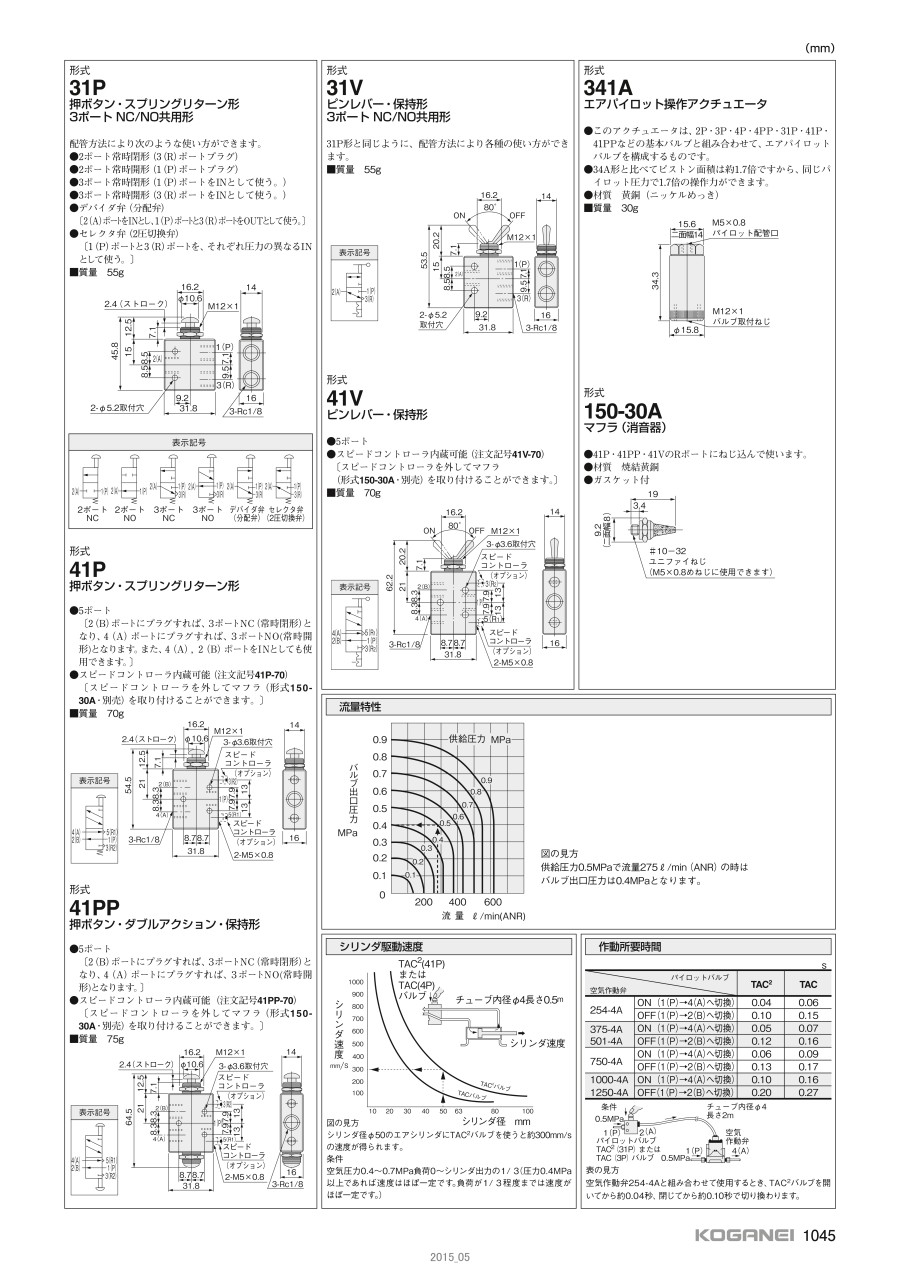

外形図
31P
41P
41PP
製品仕様
配管方法により次のような使い方ができる。
31P
| 項目 | 31P |
|---|---|
| 2ポート常時閉形 | 3（R）ポートプラグ |
| 2ポート常時開形 | 1（P）ポートプラグ |
| 3ポート常時閉形 | 1（P）ポートをINとして使う。 |
| 3ポート常時開形 | 3（R）ポートをINとして使う。 |
| デバイダ弁（分配弁） | 2（A）ポートをINとし、1（P）ポートと3（R）ポートをOUTとして使う。 |
| セレクタ弁（2圧切換弁） | 1（P）ポートと3（R）ポートを、それぞれ圧力の異なるINとして使う。 |
| 質量 | 55g |
41P、41PP
| 項目 | 型番 | |
|---|---|---|
| 41P | 41PP | |
| 5ポート | 2（B）ポートにプラグすれば、3ポートNC（常時閉形）となり、4（A）ポートにプラグすれば、3ポートNO（常時開形）となります。また、4（A）, 2（B）ポートをINとしても使用できます。 | 2（B）ポートにプラグすれば、3ポートNC（常時閉形）となり、4（A）ポートにプラグすれば、3ポートNO（常時開形）となります。 |
| スピードコントローラ | 内蔵可能。（型番41P-70） スピードコントローラを外してマフラ（形式150-30A・別売）を取り付けることができます。 | 内蔵可能（型番41PP-70） スピードコントローラを外してマフラ（形式150-30A・別売）を取り付けることができます。 |
| 質量 | 70g | 75g |
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
詳細情報
基本情報
空気圧回路の構成、制御が簡単にできる手動切替バルブ。
【特長】
・コンパクトな設計でセルフリリーフ形、ノンリリーフ形（準標準品）を用意
・空気圧回路の構成、制御が簡単にでき、機械装置の小形化を図れる
・基本バルブとバルブ操作用アクチュエータの組み合せが可能
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
商品担当おすすめ
ミスミからのコメント
この度はお客様の貴重なご意見を頂きまして誠にありがとうございます。耐久面につきましては、メーカーへも共有し今後の改善に活かして参ります。引き続き忌憚ないご意見・ご要望頂けますと幸いです。よろしくお願い致します。
