回転部配管多回路ロータリブロック

カタログ |

通常単価(税別): 82,390円～148,078円

税込単価: 90,629円～162,886円

インデックステーブルなどの回転部の分配管に最適な多回路ロータリブロック。【特長...

形状
多回路ロータリブロック

ご注意

商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

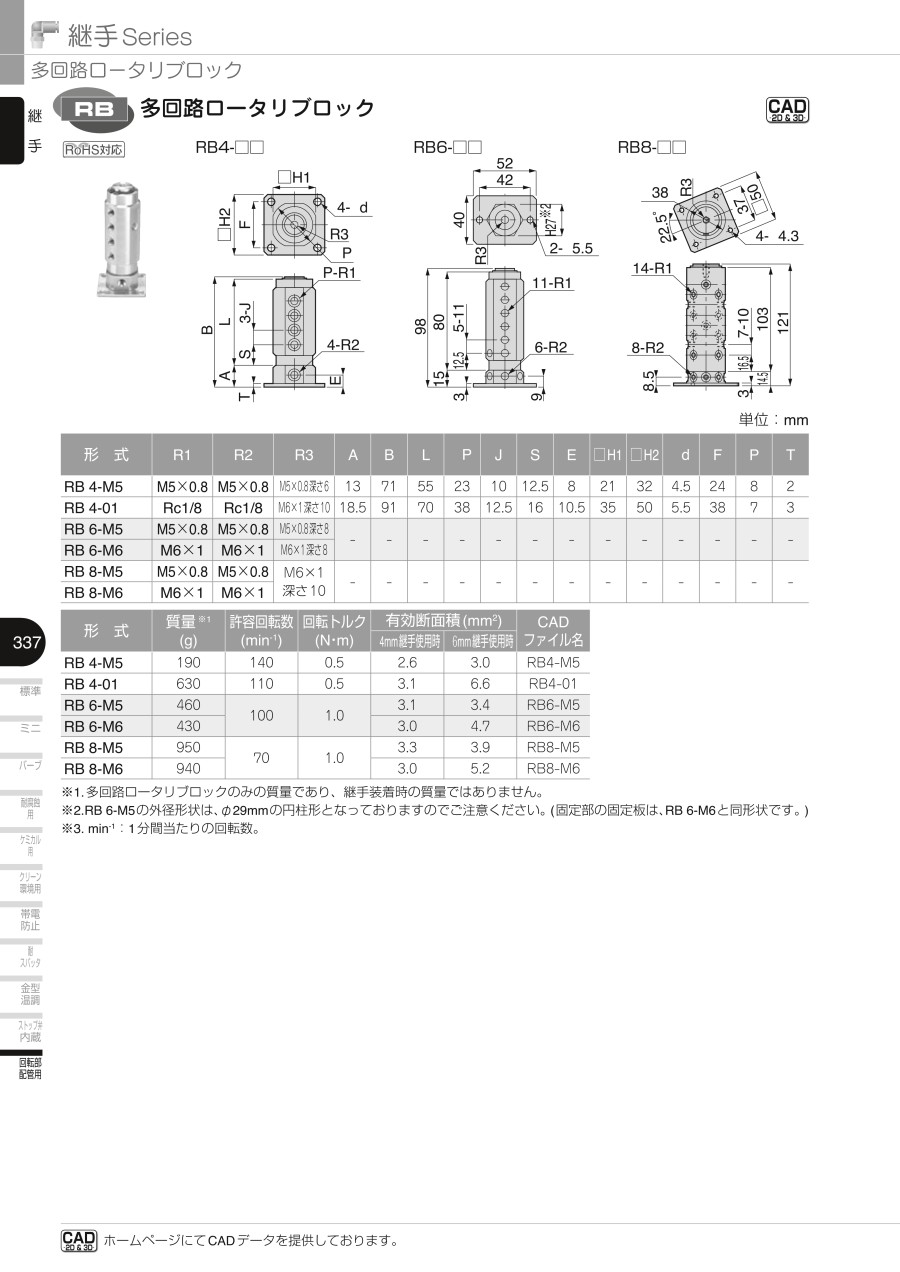

外形図

単位：mm

製品仕様

使用流体	空気
最高使用圧力	0.9MPa
使用真空圧力	-100kPa
使用温度範囲	0～60℃ （凍結なきこと）

適応サイズ

ネジサイズ

メートルネジ	M5×0.8、M6×1
管用テーパネジ	R1/8

型番表示例

構造

規格表

型番	R1	R2	R3	A	B	L	φP	J	S	E	□H1	□H2	φd	F	P	T
RB4-M5	M5×0.8	M5×0.8	M5×0.8深さ6	13	71	55	23	10	12.5	8	21	32	4.5	24	8	2
RB4-01	Rc1/8	Rc1/8	M6×1深さ10	18.5	91	70	38	12.5	16	10.5	35	50	5.5	38	7	3
RB6-M5	M5×0.8	M5×0.8	M5×0.8深さ8	-	-	-	-	-	-	-	-	-	-	-	-	-
RB6-M6	M6×1	M6×1	M6×1深さ8	-	-	-	-	-	-	-	-	-	-	-	-	-
RB8-M5	M5×0.8	M5×0.8	M6×1深さ10	-	-	-	-	-	-	-	-	-	-	-	-	-
RB8-M6	M6×1	M6×1	M6×1深さ10	-	-	-	-	-	-	-	-	-	-	-	-	-

型番	質量^※1（g）	許容回転数（min^-1）	回転トルク（N・m）	有効断面積（mm²）
型番	質量^※1（g）	許容回転数（min^-1）	回転トルク（N・m）	φ4（直径4mm）継手使用時	φ6（直径6mm）継手使用時
RB4-M5	190	140	0.5	2.6	3
RB4-01	630	110	0.5	3.1	6.6
RB6-M5	460	100	1.0	3.1	3.4
RB6-M6	430	100	1.0	3.0	4.7
RB8-M5	950	70	1.0	3.3	3.9
RB8-M6	940	70	1.0	3.0	5.2

※1多回路ロータリブロックのみの質量であり、綱手装着時の質量ではありません。
※2RB6-M5の外径形状は、φ29（直径29mm）の円柱形となっておりますのでご注意ください。（固定部の固定版は、RB6-M6と同形状です。）
※3min^-1：1分間当たりの回転数。

型番リスト

表示件数

型番

入力側チューブサイズ

(mm)

出力側チューブサイズ

(mm)

回路数

最小発注数量

R1/8	R1/8	4	1個
M5×0.8	M5×0.8	4	1個
M5×0.8	M5×0.8	6	1個
M6×1	M6×1	6	1個
M5×0.8	M5×0.8	8	1個
M6×1	M6×1	8	1個

通常単価(税別) (税込単価)	通常出荷日

84,503円 ( 92,953円 )	6日目
82,390円 ( 90,629円 )	6日目
95,066円 ( 104,573円 )	7日目
88,847円 ( 97,732円 )	7日目
148,078円 ( 162,886円 )	6日目
148,078円 ( 162,886円 )	7日目
