閉チャック フローティング付ブロックタイプ チャック方向直角
- 通常単価(税別)
- 13,089円～14,587円
- 税込単価
- 14,398円～16,046円
【特長】・軽量、超小型のステンレス鋼製エアチャック。・ワークストッパによる安定...
詳細情報を確認する未確定：候補が2型番あります。
商品情報

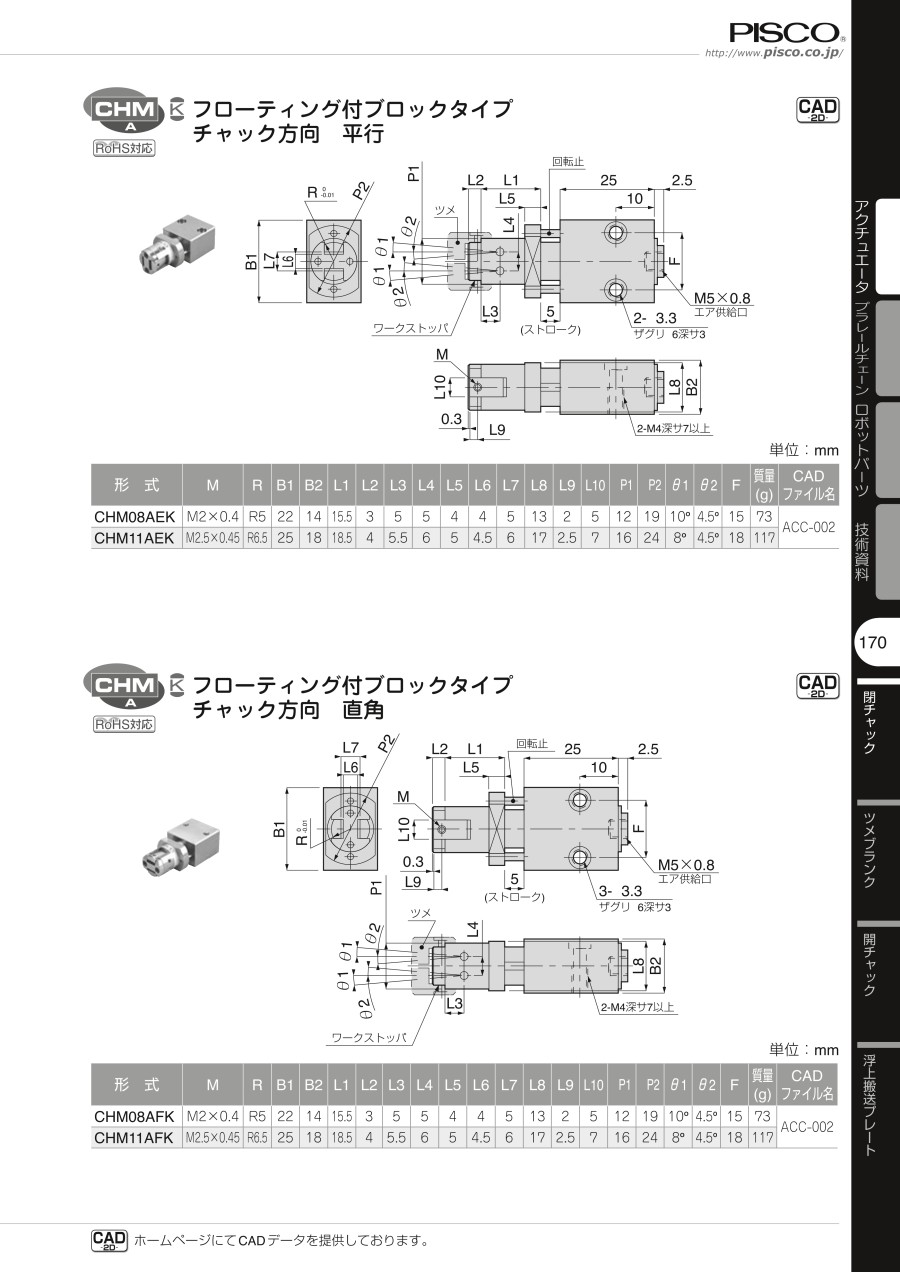

外形図
製品仕様
| シリンダ径 | φ8mm | φ11mm |
|---|---|---|
| モーメント※ （0.5MPaチャック平行時） | 0.08N・m | 0.20N・m |
| 使用圧力範囲 | 0.2～0.7MPa | |
| 使用温度範囲 | 0～60℃ （凍結なきこと） | |
| 給 油 | 不要 | |
※.軸を支点としたチャック先端部のモーメント。
規格表
詳細情報
基本情報
【特長】
・軽量、超小型のステンレス鋼製エアチャック。
・ワークストッパによる安定したチャッキングが可能。
・フローティング付タイプはワークストッパをより有効に利用でき、突き当てによる破損を防止。
・ツメ形状：Kタイプは生ツメブランクを用意R合わせの為芯ズレの心配不要。
