常時開タイプレバーチャック 閉チャックシリーズ（シャンク形）
- 通常単価(税別)
- 8,458円～8,789円
- 税込単価
- 9,304円～9,668円
【特長】・軽量、超小型のステンレス鋼製エアチャック。・ワークストッパによる安定...
詳細情報を確認する未確定：候補が2型番あります。
商品情報

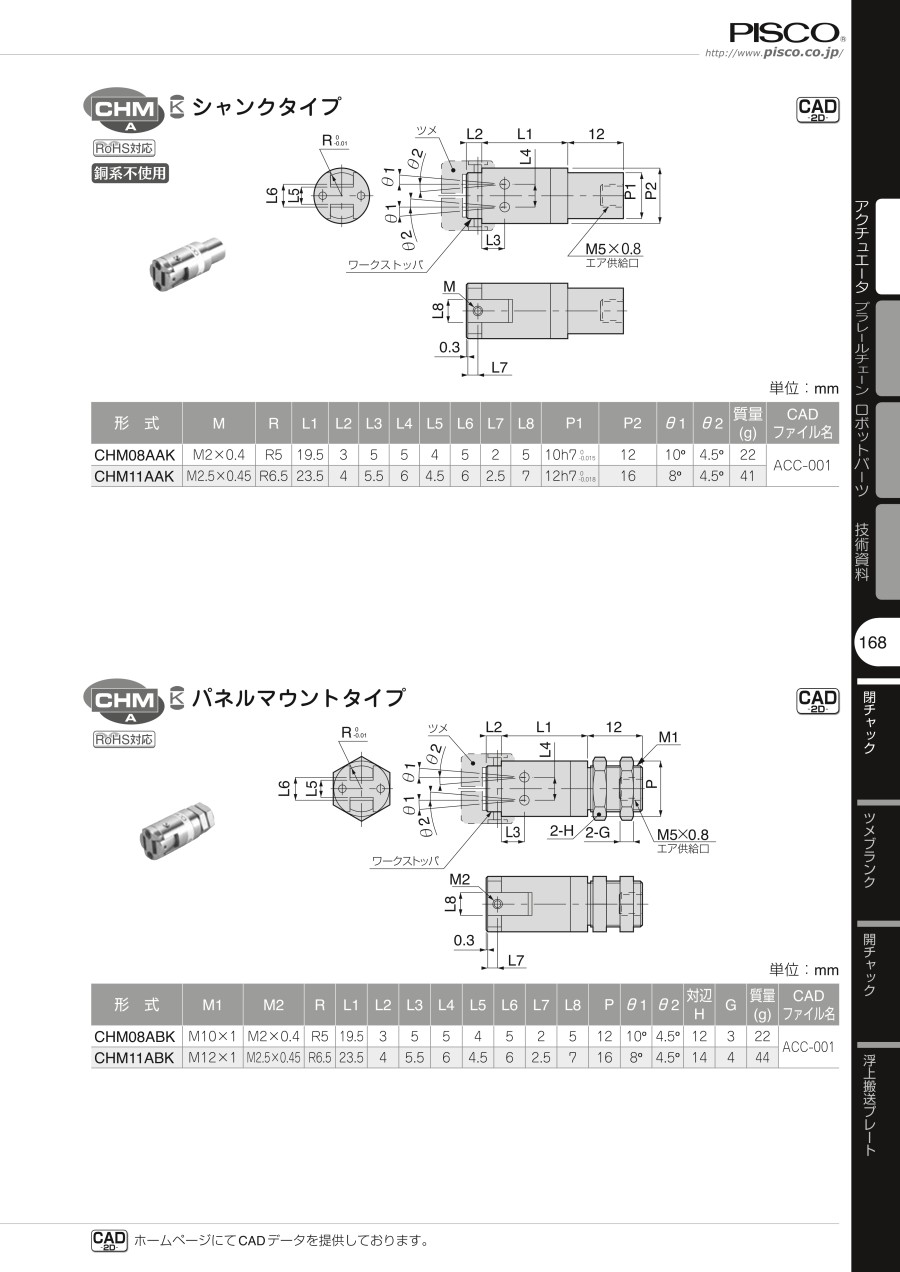

外形図
製品仕様
仕様表
| シリンダ径 | φ8mm | φ11mm |
|---|---|---|
| モーメント※（0.5MPaチャック平行時） | 0.08N・m | 0.20N・m |
| 使用圧力範囲 | 0.2～0.7MPa | |
| 使用温度範囲 | 0～60℃（凍結なきこと） | |
| 給油 | 不要 | |
※.軸を支点としたチャック先端部のモーメント。
構造
規格表
詳細情報
基本情報
【特長】
・軽量、超小型のステンレス鋼製エアチャック。
・ワークストッパによる安定したチャッキングが可能。
・フローティング付タイプはワークストッパをより有効に利用でき、突き当てによる破損を防止。
・ツメ形状：Kタイプは生ツメブランクを用意。
・R合わせの為芯ズレの心配不要。
常時開タイプレバーチャック 閉チャックシリーズ（シャンク形）のレビュー
生産設備付帯部品として使いました
5
5.02020/07/01
成形金型取り出し機器に対する付帯部品として使用しています。軽量且つ超小型のこの商品を利用する事で省スペース化による設備自...もっと読む
0人が参考にしています。
