MEPAC 平行開閉チャック ショートタイプ
- 通常単価(税別)
- 17,875円～26,938円特別価格
- 税込単価
- 19,663円～29,632円特別価格
【特長】・極短でも、把持は安定・小さくても、長寿命です・軽く、こじれのない作動が特長です・極短で高精度...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

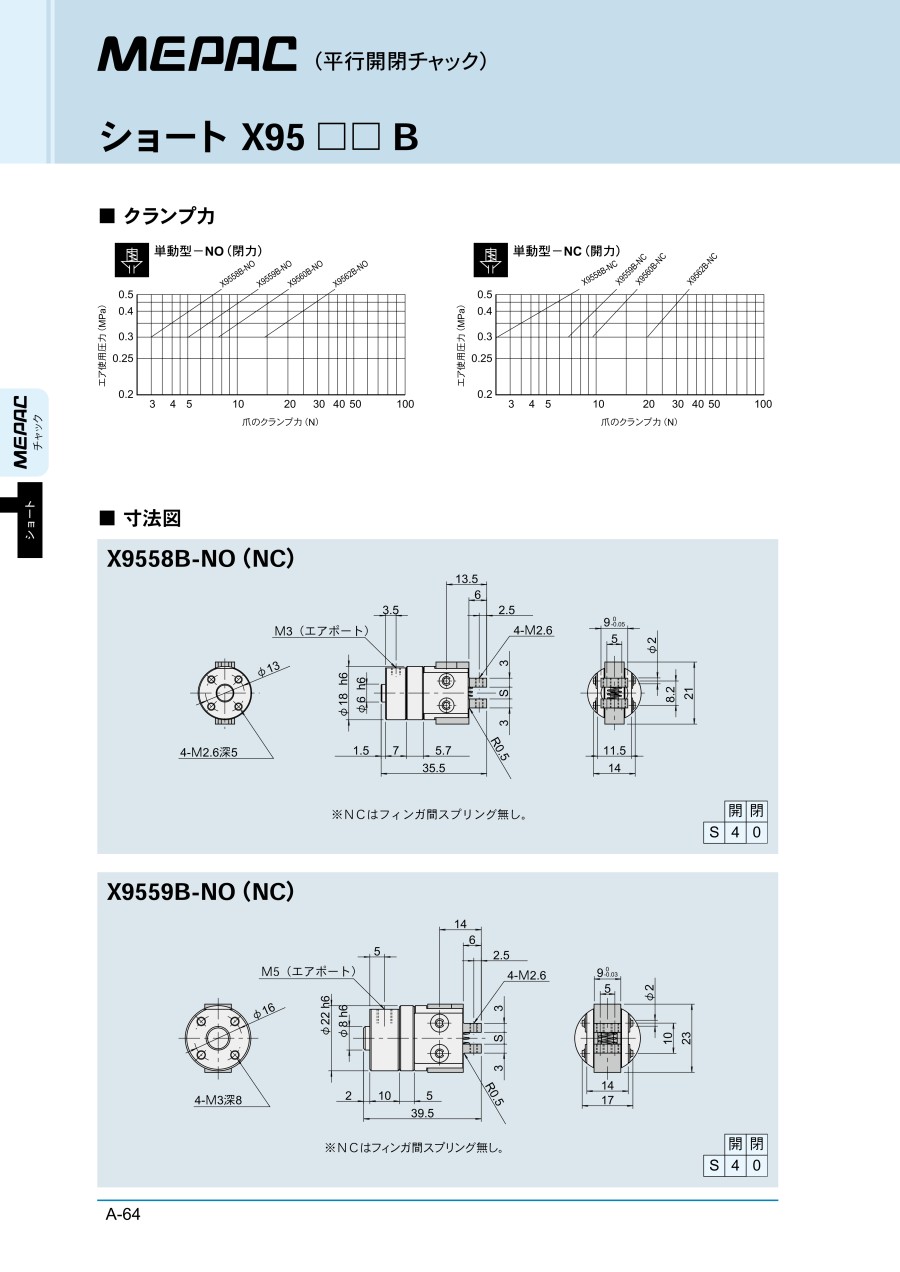

外形図
X9558B-NO（NC）
X9559B-NO（NC）
X9560B-NO（NC）
X9562B-NO（NC）
規格表
| タイプ | モデルNo. *1 | シリンダ径 （mm） | ストローク （mm） *2 | 理論クランプ力 （N） *3 | 最大把持点 （mm） | 最大許容荷重（N） | 質量 （g） | ||
|---|---|---|---|---|---|---|---|---|---|
| F1 *4・5 | F2 | ||||||||
| 単動 | 常時開 | X9558B-NO | 8 | 4.0 | 5.0 | 13.0 | 13 | 7 | 22 |
| X9559B-NO | 10 | 4.0 | 8.5 | 17.0 | 16 | 10 | 32 | ||
| X9560B-NO | 12 | 4.0 | 13.0 | 19.0 | 23 | 13 | 50 | ||
| X9562B-NO | 16 | 6.0 | 24.0 | 28.0 | 37 | 27 | 110 | ||
| 常時閉 | X9558B-NC | 8 | 4.0 | 4.5 | 13.0 | 13 | 7 | 22 | |
| X9559B-NC | 10 | 4.0 | 10.0 | 17.0 | 16 | 10 | 32 | ||
| X9560B-NC | 12 | 4.0 | 13.5 | 19.0 | 23 | 13 | 50 | ||
| X9562B-NC | 16 | 6.0 | 27.0 | 28.0 | 37 | 27 | 110 | ||
外径クランプ最大把持点
内径クランプ最大把持点
最大許容荷重
* 1 NO タイプは内径把持で使用しますとワークがセンタリングしない。
* 2 ストローク公差は0 ～ +1mm 程度。
* 3 クランプ力は空気圧0.4MPa での理論値。
* 4 最大許容荷重は静的許容荷重、フィンガが動作可能な範囲ではない。
* 5 最大許容荷重は目安、保証値ではない。外力はできるだけ軽減させてください。
使用方法・使用事例
チャッキングヘッドがコンパクトに
供給同時90°旋回ヘッド
ショートタイプは全長を極限まで抑えているので、ヘッドがコンパクトに。
しかもオーバハングが抑えられ、安定供給に貢献。
商品特長詳細
基本情報
| 動作方式 | 単動型／平行開閉 |
|---|---|
| 使用流体 | 清浄空気（ろ過済み圧縮空気） |
| 使用圧力範囲 | 0.3～0.5MPa |
| 周囲温度 | 5～50℃ |
| 潤滑 | ±0.05mm |
| 使用頻度 | 60CPM（max） |
| 配管接続口 | 無給油またはタービン油JIS♯90相当 |
| 繰返し位置精度 | M5×0.8 M3×0.5 |
詳細情報
ボディ寸法が短くても、MEPAC 独自のオーバラップローラガイド方式による平行開閉モーションですから、把持力は大きく、かつ高精度。
ワーク寸法にバラツキがあっても、異形でも安定したチャッキングができます。
動作方向に無理な力が働かないMEPAC ならではの機構ですから、動きはつねに滑らかで、耐久性にすぐれ、長期にわたって使用できる経済性の高い平行開閉チャックです。
スイングアクションレバー機構で作動効率が高いうえ超小型精密ローラの採用でこじれ現象がありません。
軽作動で高速応答性にすぐれ、充分なクランプ力を発揮します。
ボディ寸法も短いため、取付部からワーク把持部までの寸法が短くできオーバハング量を抑えることにより安定した供給精度を追求します。
開閉動作
ポートA からエアを入れると大ピストンがアクションレバーを旋回させ【閉】にします。
ポートA からエアが抜けるとフィンガのスプリングによってフィンガが【開】になり大ピストンが戻ります。
ポートA からエアを入れると小ピストンがアクションレバーを旋回させ【開】にします。
ポートA からエアが抜けると大ピストン上部のスプリングにより小ピストンが戻され、大ピストンがアクションレバーを旋回させ【閉】にします。
機構図
（1）ポートA （2）大ピストン （3）アクションレバー （4）スプリング （5）フィンガ （6）小ピストン
左：常時開 右：常時閉
選定サポート情報
センターポートは、標準ポートにプラグ栓をし、本体上面センターにm1 を追加したもの
（1）プラグ栓
| モデルNo. | m1 |
|---|---|
| X9558B | M3 |
| X9559B | M5 |
| X9560B | M5 |
| X9562B | M5 |
注文例
性能・試験情報
クランプ力
単動型－NO（閉力）
単動型－NC（開力）
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
19,185円 ( 21,104円 ) | 7日目 |
20,906円 ( 22,997円 ) | 7日目 |
17,875円 ( 19,663円 ) | 10日目 |
20,214円 ( 22,235円 ) | 7日目 |
25,547円 ( 28,102円 ) | 7日目 |
26,054円 ( 28,659円 ) | 7日目 |
24,733円 ( 27,206円 ) | 在庫品1日目当日出荷可能 |
26,938円 ( 29,632円 ) | 在庫品1日目当日出荷可能 |
24,733円 ( 27,206円 ) | 7日目 |
26,938円 ( 29,632円 ) | 7日目 |
24,733円 ( 27,206円 ) | 在庫品1日目当日出荷可能 |
26,054円15,632円 ( 17,195円 ) | 在庫品1日目当日出荷可能 |
25,548円 ( 28,103円 ) | 7日目 |
26,938円 ( 29,632円 ) | 7日目 |
24,733円 ( 27,206円 ) | 7日目 |
26,054円 ( 28,659円 ) | 7日目 |
詳細情報
基本情報
【特長】
・極短でも、把持は安定
・小さくても、長寿命です
・軽く、こじれのない作動が特長です
・極短で高精度
・短胴形状でオーバハングが少なく、狭い空間で使用できる平行開閉チャックです
・本体ボディの取付穴を利用して取り付け可能です
