MEPAC 平行開閉チャック エコマルチタイプ
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 13,343円～24,022円
- 税込単価
- 14,677円～26,424円
【特長】・シリンダ径Φ8、Φ12、Φ18の3種類に、単動、復動、メカの3駆動方...
詳細情報を確認する
未確定：候補が986型番あります。
商品情報
外形図
外形図
外形図
外形図
※型式-ARはアタッチメントの取付方向が図と逆になります。

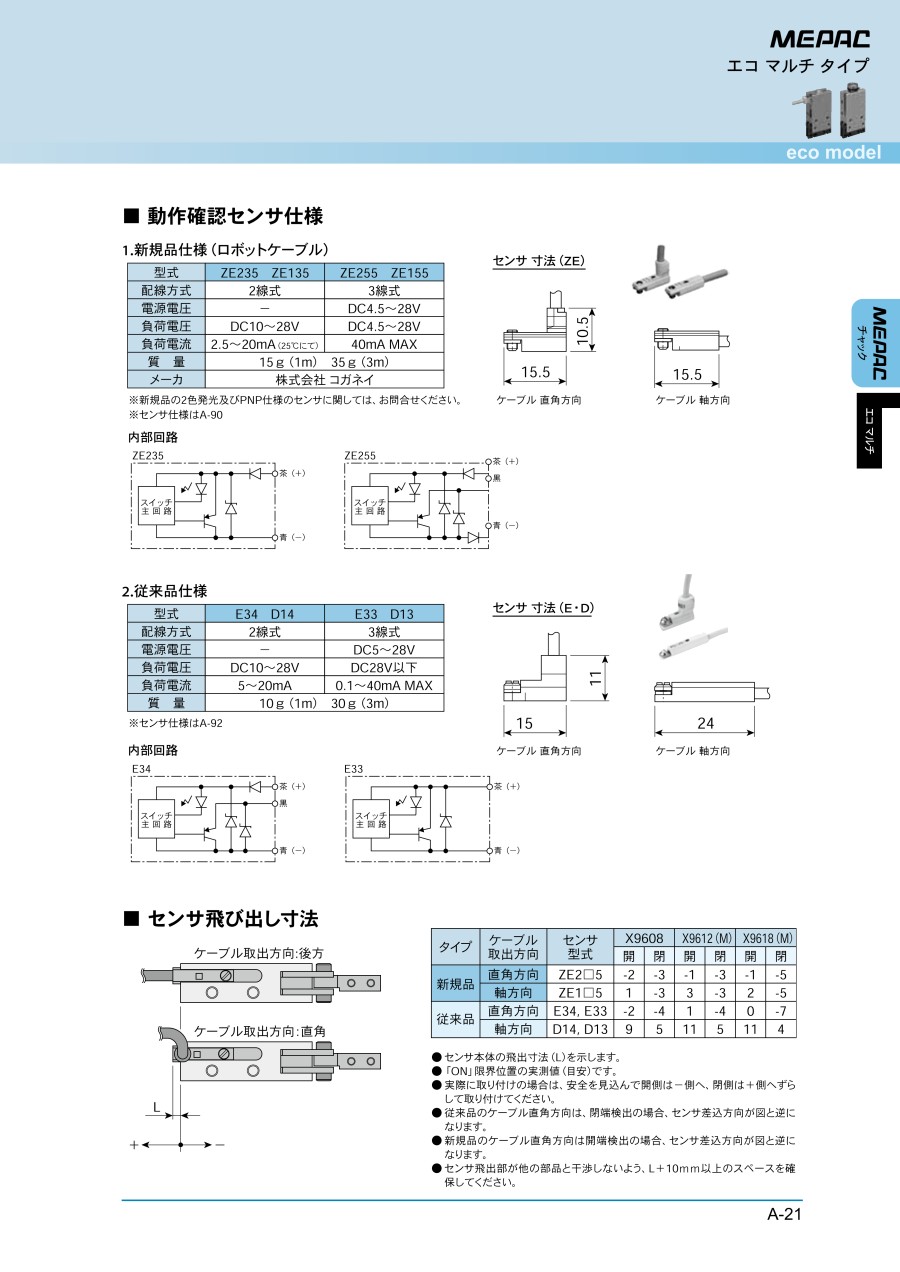

製品仕様
バリエーション
| モデルNo. | ストローク（mm） | アタッチメント | センサ | Eタイプ | |||
|---|---|---|---|---|---|---|---|
| 3 | 4 | 6 | 8 | ||||
| X9608-N（D） | - | ○ | - | - | ○ | ○ | ○ |
| X9608-M | ○ | - | - | - | ○ | ○ | ○ |
| X9612-N（D） | - | - | ○ | - | ○ | ○ | ○ |
| X9612-M | - | ○ | - | - | ○ | ○ | ○ |
| X9618-N（D） | - | - | - | ○ | ○ | ○ | - |
| X9618-M | - | - | ○ | - | ○ | ○ | - |
製品仕様
製品仕様
| 動作方式 | 単動型・復動型／平行開閉 |
|---|---|
| 使用流体 | 清浄空気（ろ過済み圧縮空気） |
| 使用圧力範囲 | 0.3～0.5MPa |
| 周囲温度 | 5～50℃ |
| 給油 | リチウム系グリス |
| 配管接続口 | M3×0.5 M5×0.8 |
| 使用頻度 | 単動120CPM／復動180CPM |
| 繰返し位置精度 | ±0.01mm |
| ストローク公差 | 0～+0.3mm |
| 動作方式 | 単動型／平行開閉 |
|---|---|
| 駆動方式 | 外部プッシャーによる |
| 把持方式 | 圧縮バネによる |
| ストローク比 | ピストン：フィンガ1：2（X9618は1：1.7） |
| 使用頻度 | 単動120CPM（max） |
| 周囲温度 | 5～50℃ |
| 繰返し位置精度 | ±0.02mm |
| 開閉解除力（min） | X9612：16N,X9618：25N |
※メータインのスピードコントローラを使用してください。
規格表
| タイプ | モデルNo. | ストローク （mm） | 実効クランプ力（N） | 最大許容荷重（N） | 質量 （g） | センサ 取付数 | |||
|---|---|---|---|---|---|---|---|---|---|
| エア | バネ | F1 | F2 | ||||||
| 単動 | X9608-N | X9608E-N | 4 | 4.2 | 1 | 5 | 2.5 | 19（25） | 2 |
| X9612-N | X9612E-N | 6 | 10.4 | 1.9 | 10 | 5 | 37（48） | 2 | |
| X9618-N | 8 | 34 | 2.5 | 30 | 15 | 90（114） | 2 | ||
| 復動 | X9608-D | X9608E-D | 4 | 4.9 | - | 5 | 2.5 | 19（25） | 2 |
| X9612-D | X9612E-D | 6 | 12.2 | - | 10 | 5 | 37（48） | 2 | |
| X9618-D | 8 | 37 | - | 30 | 15 | 90（114） | 2 | ||
| メカ | X9612-M | X9612E-M | 4 | - | 4 | 10 | 5 | 41（52） | 2 |
| X9618-M | 6 | - | 4.3 | 30 | 15 | 100（124） | 2 | ||
※ 1.X96 □□ E はE タイプとなります。
※ 2.実効クランプ力の把持点L は20mm での値です。（エアは0.4MPa）
※ 3.復動はポートA にエアを入れた場合です。ポートBはクランプ力が小さくなります。
※ 4.最大許容荷重は静的許容荷重であり、フィンガが動作可能な範囲ではありません。
※ 5.最大許容荷重は目安であり保証値ではありません。外力はできるだけ軽減させてください。
※ 2.実効クランプ力の把持点L は20mm での値です。（エアは0.4MPa）
※ 3.復動はポートA にエアを入れた場合です。ポートBはクランプ力が小さくなります。
※ 4.最大許容荷重は静的許容荷重であり、フィンガが動作可能な範囲ではありません。
※ 5.最大許容荷重は目安であり保証値ではありません。外力はできるだけ軽減させてください。
※ 6.最大許容荷重の方向は下図のとおり。
※ 7.質量（ ）はアタッチメント付の場合です。
※ 8.アタッチメントの質量はX9608 用6g、X9612 用11g、X9618 用24g（1 セット）。
※ 7.質量（ ）はアタッチメント付の場合です。
※ 8.アタッチメントの質量はX9608 用6g、X9612 用11g、X9618 用24g（1 セット）。
使用例
ワークの高速安定把持
インデックステーブルのクランプ治具
PPU（カム式）X6091A
MEG のPPU と組み合わせればサイクルタイム0.8 秒でも、
簡単制御で確実に供給します。
エコマルチメカタイプX9612-M
エア配管が困難な場所のワーク保持に便利に使えます。
商品特長詳細
開閉動作
・単動タイプ
エアポートからエアが入るとピストンを押し駆動ローラがフィンガを押し閉じます。
エアポートからエアが入るとピストンを押し駆動ローラがフィンガを押し閉じます。
・復動タイプ
エアポートAからエアが入るとピストンを押し駆動ローラがフィンガを押し閉じます。
エアポートAからエアが入るとピストンを押し駆動ローラがフィンガを押し閉じます。
・メカタイプ
プッシュヘッドを外部から押すとピストンが押され駆動ローラがフィンガを押し開きます。
プッシュヘッドを外部から押すとピストンが押され駆動ローラがフィンガを押し開きます。
小さくても高い把持力を発揮する
※音声はありません。
性能・試験情報
実効クランプ力
※バネクランプの場合のL 寸法はX960820mm、X9612：30mm、X9618：40mm（max）
把持点
製品特長紹介動画
トラブルでエアが切れてマシン停止!! ワークはどうする？
狭い場所でも大活躍 平行開閉チャック ショート
搬送タクトはハンドの開閉スピードで変わります
平行開閉チャック 小型軽量高機能!!
MEPAC平行開閉チャック インフィニティタイプ紹介
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
13,343円 ( 14,677円 ) | 8日目 |
15,428円 ( 16,971円 ) | 在庫品1日目当日出荷可能 |
17,285円 ( 19,014円 ) | 3日目 |
17,590円 ( 19,349円 ) | 3日目 |
17,106円 ( 18,817円 ) | 3日目 |
16,976円 ( 18,674円 ) | 3日目 |
16,900円 ( 18,590円 ) | 3日目 |
17,106円 ( 18,817円 ) | 3日目 |
17,362円 ( 19,098円 ) | 3日目 |
19,727円 ( 21,700円 ) | 3日目 |
20,337円 ( 22,371円 ) | 3日目 |
19,369円 ( 21,306円 ) | 3日目 |
19,610円 ( 21,571円 ) | 3日目 |
20,760円 ( 22,836円 ) | 3日目 |
19,369円 ( 21,306円 ) | 3日目 |
19,879円 ( 21,867円 ) | 3日目 |
15,592円 ( 17,151円 ) | 7日目 |
17,285円 ( 19,014円 ) | 3日目 |
17,106円 ( 18,817円 ) | 3日目 |
17,285円 ( 19,014円 ) | 3日目 |
17,106円 ( 18,817円 ) | 3日目 |
19,727円 ( 21,700円 ) | 3日目 |
19,369円 ( 21,306円 ) | 3日目 |
19,727円 ( 21,700円 ) | 3日目 |
19,369円 ( 21,306円 ) | 3日目 |
14,811円 ( 16,292円 ) | 7日目 |
17,124円 ( 18,836円 ) | 7日目 |
18,600円 ( 20,460円 ) | 7日目 |
18,906円 ( 20,797円 ) | 7日目 |
18,422円 ( 20,264円 ) | 7日目 |
18,677円 ( 20,545円 ) | 7日目 |
18,600円 ( 20,460円 ) | 7日目 |
18,422円 ( 20,264円 ) | 7日目 |
18,677円 ( 20,545円 ) | 7日目 |
21,043円 ( 23,147円 ) | 7日目 |
21,653円 ( 23,818円 ) | 7日目 |
20,685円 ( 22,754円 ) | 7日目 |
21,195円 ( 23,315円 ) | 7日目 |
21,043円 ( 23,147円 ) | 7日目 |
20,685円 ( 22,754円 ) | 7日目 |
21,195円 ( 23,315円 ) | 7日目 |
16,983円 ( 18,681円 ) | 7日目 |
18,600円 ( 20,460円 ) | 7日目 |
18,422円 ( 20,264円 ) | 7日目 |
18,600円 ( 20,460円 ) | 7日目 |
18,422円 ( 20,264円 ) | 7日目 |
21,043円 ( 23,147円 ) | 7日目 |
20,685円 ( 22,754円 ) | 7日目 |
21,043円 ( 23,147円 ) | 7日目 |
20,685円 ( 22,754円 ) | 7日目 |
16,258円 ( 17,884円 ) | 7日目 |
16,564円 ( 18,220円 ) | 7日目 |
16,079円 ( 17,687円 ) | 7日目 |
16,335円 ( 17,969円 ) | 7日目 |
16,258円 ( 17,884円 ) | 7日目 |
16,079円 ( 17,687円 ) | 7日目 |
16,335円 ( 17,969円 ) | 7日目 |
18,700円 ( 20,570円 ) | 7日目 |
19,311円 ( 21,242円 ) | 7日目 |
18,343円 ( 20,177円 ) | 7日目 |
