ラバーハンド ピックタイプ RBPシリーズ
- 通常単価(税別)
- 9,260円～33,277円
- 税込単価
- 10,186円～36,605円
ゴムをふくらまし、ワーク外径把持のグリップタイプ。内径把持のピックタイプをご用意。【特長】・円筒形のゴ...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
RBP006RCA～009RCA
RBP010RCA～055TCA
ピックアップ寸法位置主要箇所の名称
A : ゴム部外径、B : ボディ外径、C : 全長、D : ゴム部長さ、F、F1 : 給排気口径
製品仕様

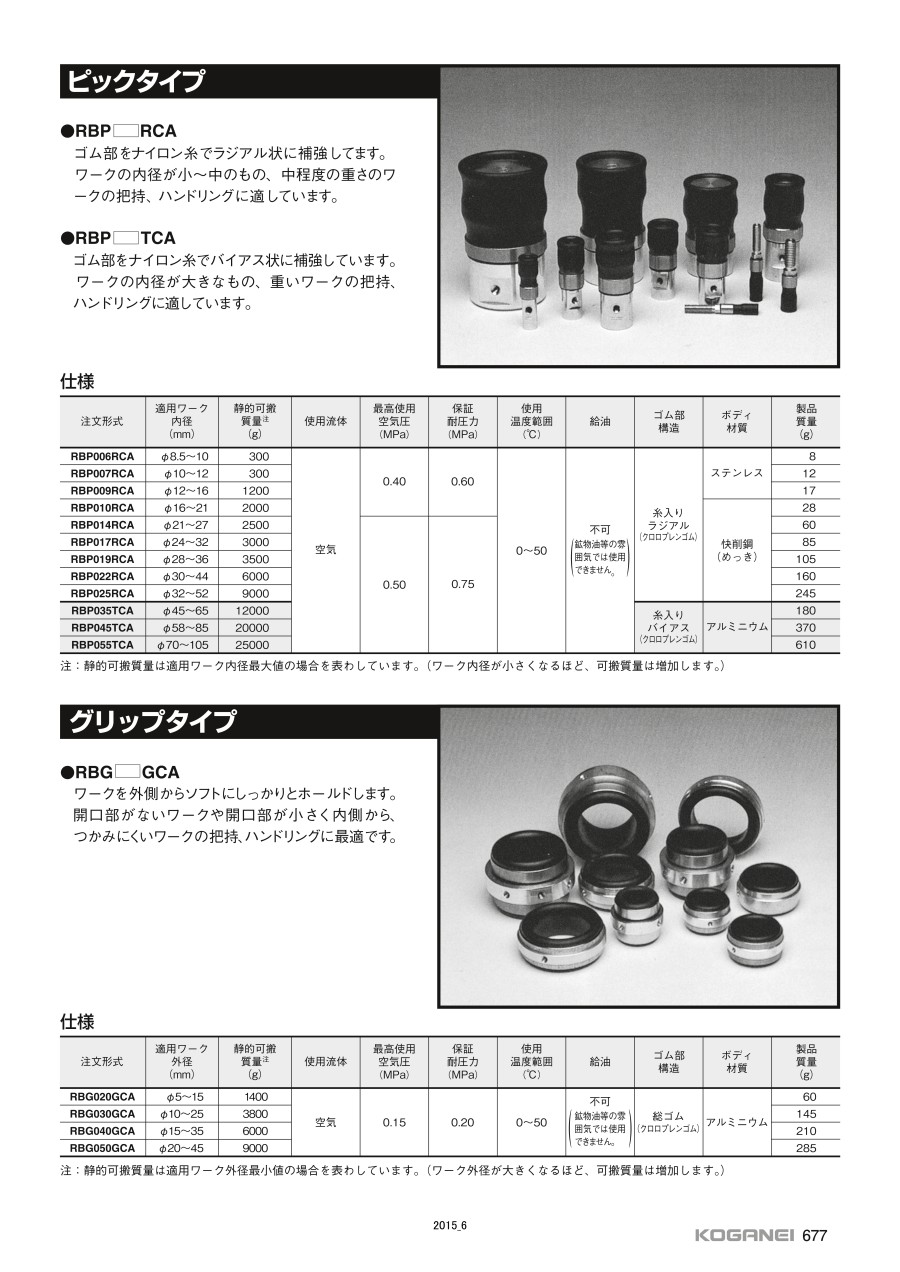

ピックタイプの外観
RBP◯RCA : ゴム部をナイロン糸でラジアル状に補強している。ワークの内径が小～中のもの、中程度の重さのワークの把持、ハンドリングに適している。
RBP◯TCA : ゴム部をナイロン糸でバイアス状に補強している。ワークの内径が大きなもの、重いワーク把持、ハンドリングに適している。
| 型番 | 適用ワーク 内径(mm) | 静的可搬 質量注(g) | 使用流体 | 最高使用 空気圧(MPa) | 保証 耐圧力(MPa) | 使用 温度範囲(℃) | 給油 | ゴム部 構造 | ボディ 材質 | 製品 質量 (g) |
|---|---|---|---|---|---|---|---|---|---|---|
| RBP006RCA | φ8.5～10 | 300 | 空気 | 0.40 | 0.60 | 0～50 | 不可 (鉱物油等の雰囲気では使用できません。) | 糸入り ラジアル (クロロプレンゴム) | ステンレス | 8 |
| RBP007RCA | φ10～12 | 300 | 12 | |||||||
| RBP009RCA | φ12～16 | 1,200 | 17 | |||||||
| RBP010RCA | φ16～21 | 2,000 | 快削鋼(めっき) | 28 | ||||||
| RBP014RCA | φ21～27 | 2,500 | 0.50 | 0.75 | 60 | |||||
| RBP017RCA | φ24～32 | 3,000 | 85 | |||||||
| RBP019RCA | φ28～36 | 3,500 | 105 | |||||||
| RBP022RCA | φ30～44 | 6,000 | 160 | |||||||
| RBP025RCA | φ32～52 | 9,000 | 245 | |||||||
| RBP035TCA | φ45～65 | 12,000 | 糸入りバイアス (クロロプレンゴム) | アルミニウム | 180 | |||||
| RBP045TCA | φ58～85 | 20,000 | 370 | |||||||
| RBP055TCA | φ70～105 | 25,000 | 610 |
注 : 静的可搬質量は適用ワーク内径最大値の場合を表している。（ワーク内径が小さくなるほど可搬質量は増加）
規格表
| 型番 | 記号 | ||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| (A) | B | (C) | (D) | E | F | F1 | G | H | J | K | L | M | |
| RBP006RCA | φ8 | M6×1 | 51 | 17.5 | 21 | M3×0.5深さ4 | - | - | - | 5 | - | - | - |
| RBP007RCA | φ9.5 | M6×1 | 51 | 17.5 | 21 | M3×0.5深さ4 | 6 | ||||||
| RBP009RCA | φ11 | M8×1.25 | 51 | 17.5 | 21 | M5×0.8深さ6 | 8 | ||||||
| RBP010RCA | φ14 | φ10 | 52 | 21 | 22 | M5×0.8深さ8 | M5×0.8深さ1.5 | 12 | 2 | - | 14 | ||
| RBP014RCA | φ19 | φ14 | 56 | 22 | 22 | M5×0.8深さ8 | M5×0.8深さ3.5 | ||||||
| RBP017RCA | φ22 | φ17 | 56 | 22 | 22 | M5×0.8深さ8 | M5×0.8深さ5 | ||||||
| RBP019RCA | φ25 | φ19 | 55 | 22 | 22 | M5×0.8深さ8 | M5×0.8深さ6 | ||||||
| RBP022RCA | φ27 | φ22 | 64 | 28 | 25 | M5×0.8深さ8 | M5×0.8深さ7 | 14 | 15 | ||||
| RBP025RCA | φ29 | φ25 | 76 | 34 | 30 | M5×0.8深さ8 | M5×0.8深さ8 | 15 | 2.5 | 18.5 | |||
| RBP035TCA | φ43.5 | φ34 | 71 | 42 | 17.5 | M6×1深さ9 | Rc1/8 | - | - | 12 | |||
| RBP045TCA | φ53.5 | φ44 | 90 | 52 | 26 | M6×1深さ6 | M6×1深さ8 | 18 | 3 | 3-M6×1 | φ32 | 13 | |
| RBP055TCA | φ65.5 | φ54 | 101 | 53 | 35 | M6×1深さ10 | M6×1深さ10 | 20 | 3-M6×1 | φ40 | 15 | ||
商品特長詳細
ワークをソフトに､広い接触面でしっかりつかむ
ワークをソフトに広い接触面でしっかりつかむコガネイの高機能空気圧式ホルダー。
多様化するワークを広い接触面でソフトに、しかも、しっかりとつかむ新しいタイプの空気圧式ホルダーラバーハンド。ワークの取り出し、移載、搬送、挿入はもちろん、シール、ストッパなど幅広い分野でFA化に欠かせないデバイスとして活用する。
外側へふくらむピッグタイプ
円筒形のゴムの中空体がドーナツ形にふくらみソフトに広い面積で接するので、ワークを傷つけず、しっかりとホールドする。
空気圧0MPa
空気圧0.15MPa
空気圧0.3MPa
内部構造と名称
- 1.ゴム
- 2.加締リング
- 3.給排気口
- 4.取付用ねじ穴
- 5.ボディ
- ※ 形式によっては内部構造が異なる場合がある。
開発秘話
お客様のニーズに応えるべく、創業以来培ってきた設計ノウハウや生産技術を組み合わせ、厳しい検査を経て商品開発した製品です。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
23,724円 ( 26,096円 ) | 18日目 |
20,575円 ( 22,633円 ) | 在庫品1日目当日出荷可能 |
17,672円 ( 19,439円 ) | 在庫品1日目当日出荷可能 |
9,260円 ( 10,186円 ) | 在庫品1日目当日出荷可能 |
9,268円 ( 10,195円 ) | 在庫品1日目当日出荷可能 |
11,568円 ( 12,725円 ) | 在庫品1日目当日出荷可能 |
12,261円 ( 13,487円 ) | 在庫品1日目当日出荷可能 |
12,316円 ( 13,548円 ) | 在庫品1日目当日出荷可能 |
20,910円 ( 23,001円 ) | 7日目 |
26,765円 ( 29,442円 ) | 在庫品1日目当日出荷可能 |
33,277円 ( 36,605円 ) | 7日目 |
詳細情報
基本情報
ゴムをふくらまし、ワーク外径把持のグリップタイプ。内径把持のピックタイプをご用意。
【特長】
・円筒形のゴムの中空体がドーナツ形にふくらみ、ソフトに広い面積でホールドするピックタイプ。
・ドーナツ形のゴムの中空体が内側にふくらみ、ソフトに広い面積でホールドするグリップタイプ。
【用途】
・あらゆる業界の空気圧機器や生産ラインに対応。
