ベーン形エアモータ TAV3シリーズ

外形図

TAV3※-10

基本形

・供給時
Fポート……正転（正回転）
Rポート……逆転（逆回転）

※支持金具は図に示された支持金具取付け範囲内に取付けて使用してください。
・六角穴付ボルトは1～1.6N・mのトルクで締付けてください。

TAV3※-20

基本形

・供給時
Fポート……正転（左回転）
Rポート……逆転（右回転）

※ 一部型番のみを掲載しています。他の型番については、デジタルカタログをご覧ください。

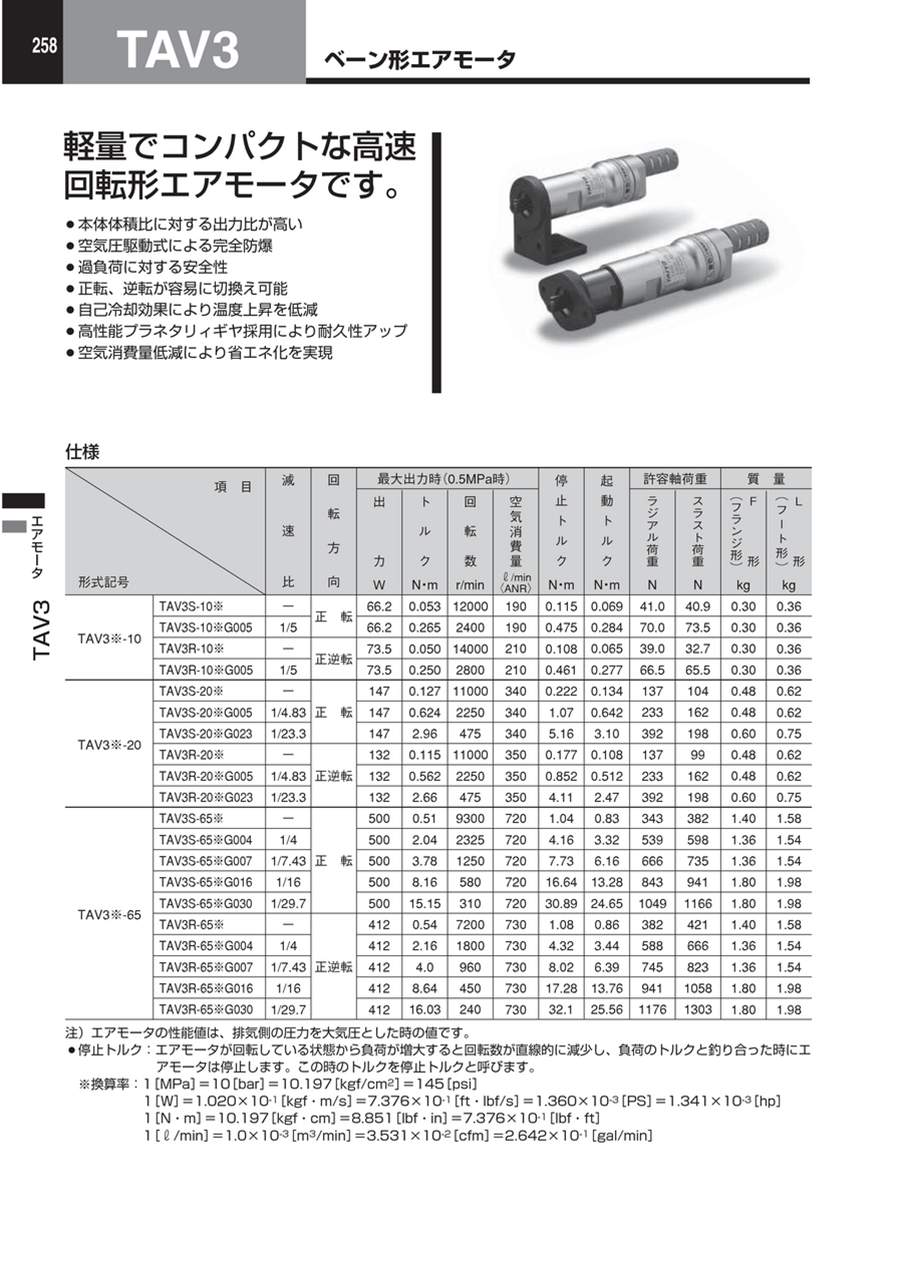

製品仕様

・使用流体：空気
・定格圧力：0.5MPa
・使用圧力範囲：0.3～0.7MPa
・周囲温度：-10～+70℃（但し、凍結しない状態で使用のこと）
・潤滑油：内部封入グリース…ダフニーエポネックスEP -No.1（出光興産）
エアライン給油……JIS K2213-1種（無添加タービン油ISO VG32）相当品
エアルブリケータによる給油が必要です。
・連続運転：休止時間のない連続使用の場合は、最大出力時回転数70%以下の回転数で使用願います。
・推奨回転数範囲：（0.3～1）×最大出力時回転数
・騒音レベル

許容軸荷重

※測定値はエアモータから1m離れた場所での騒音レベルです。（暗騒音：43dB（A）時）

・エアモータの性能値は、排気側の圧力を大気圧とした時の値です。
・停止トルク：エアモータが回転している状態から負荷が増大すると回転数が直線的に減少し、負荷のトルクと釣り合った時にエアモータは停止します。この時のトルクを停止トルクと呼びます。
※換算率：1［MPa］＝10［bar］＝10.197［kgf/cm2］＝145［psi］
1［W］＝1.020×10^-1［kgf・m/s］＝7.376×10^-1［ft・lbf/s］＝1.360×10^-3［PS］＝1.341×10^-3［hp］
1［N・m］＝10.197［kgf・cm］＝8.851［lbf・in］＝7.376×10^-1［lbf・ft］
1［l/min］＝1.0×10^-3［m³/min］＝3.531×10^-2［cfm］＝2.642×10^-1［gal/min］
