SSD用金具 二山ナックル用ピン
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
閲覧中の商品と併せてご検討ください
－閉じる
SSD-P-12の仕様・寸法情報
支持形式
アクセサリ
アクセサリ付属
付属なし
適用シリンダシリーズ
SSD
適用チューブ内径（mm）
12
商品仕様

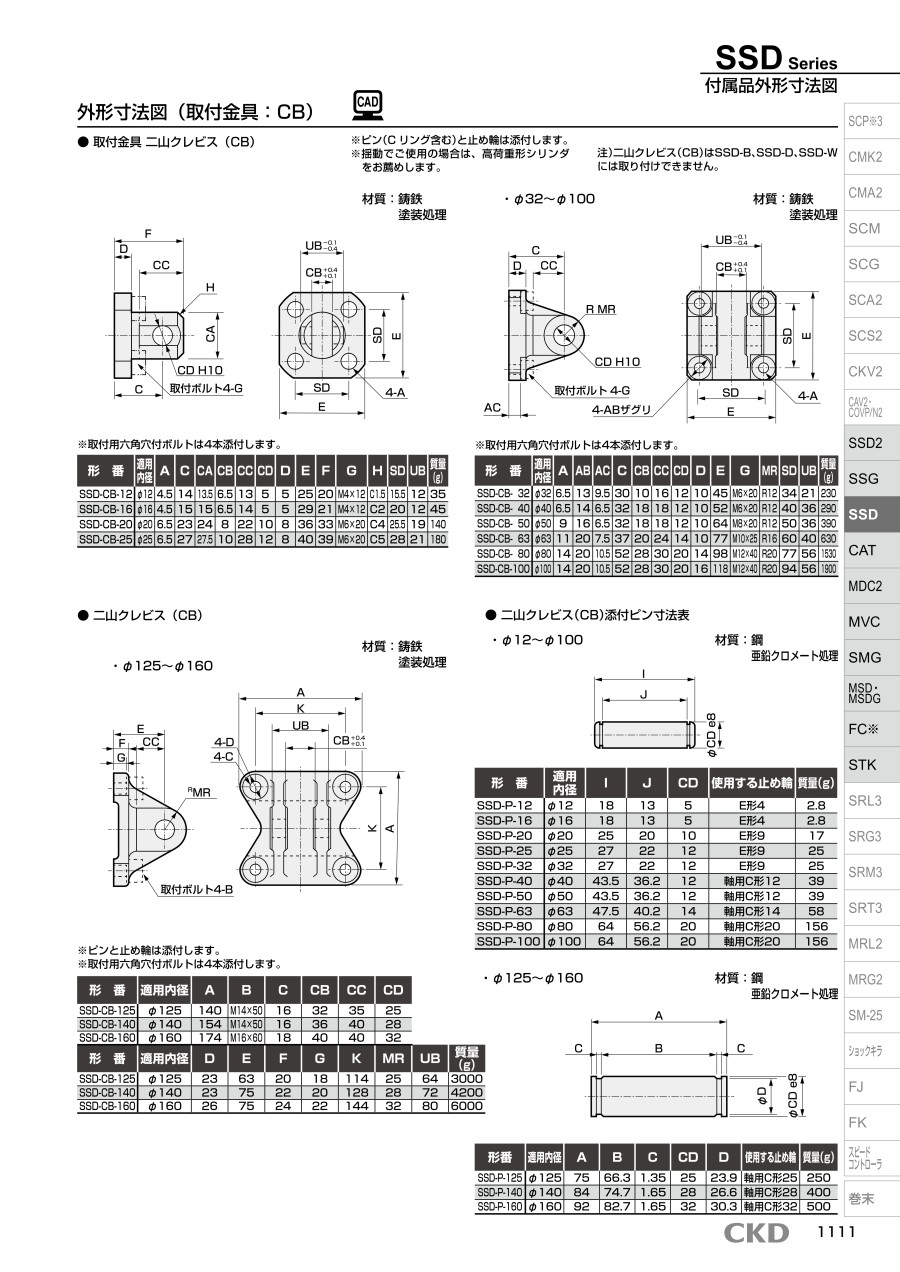

SSD用金具 二山ナックル（Y）用ピンの外形寸法図
外形寸法図
| 形番 | 適用内径 | I | J | CD | 使用する止め輪 | 質量（g） |
|---|---|---|---|---|---|---|
| SSD-P-12 | φ12 | 18 | 13 | 5 | E形4 | 2.8 |
| SSD-P-16 | φ16 | 18 | 13 | 5 | E形4 | 2.8 |
カタログ
類似品類似品をすべて見る
この商品に近い類似品がありませんでした。商品担当おすすめ
SSD用金具 二山ナックル用ピンの型番SSD-P-12のページです。
型番SSD-P-12に関する仕様情報を記載しております。
SSD用金具 二山ナックル用ピンのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qシリンダ固定の際の注意事項を教えて下さい。
A
負荷の運動する方向が、ロッドの軸心に平行でない場合、ロッドやチューブにこじれを生じ、焼付・破損などの恐れがあります。従ってロッド軸心と負荷の移動方向は必ず一致させてください。
負荷の運動方向が作動につれて変わる場合、シリンダ自体が、ある角度まで回転できる支持金具のついた揺動形（クレビス形・トラニオン形）をご使用ください。また、ロッド先端の連結金具（ナックル）もシリンダ本体の運動方向と同一方向に運動するように取付けてください。
負荷の運動方向が作動につれて変わる場合、シリンダ自体が、ある角度まで回転できる支持金具のついた揺動形（クレビス形・トラニオン形）をご使用ください。また、ロッド先端の連結金具（ナックル）もシリンダ本体の運動方向と同一方向に運動するように取付けてください。
