SSD用金具 二山ナックル
- 通常単価(税別)
- 687円～7,972円特別価格
- 税込単価
- 756円～8,769円特別価格
通常出荷日：在庫品1日目～13日目一部当日出荷可能
シリンダに取付ける取付金具。【特長】・二山ナックル（Y・Y2）として利用可能。【用途】・SSDシリーズ...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が13型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様

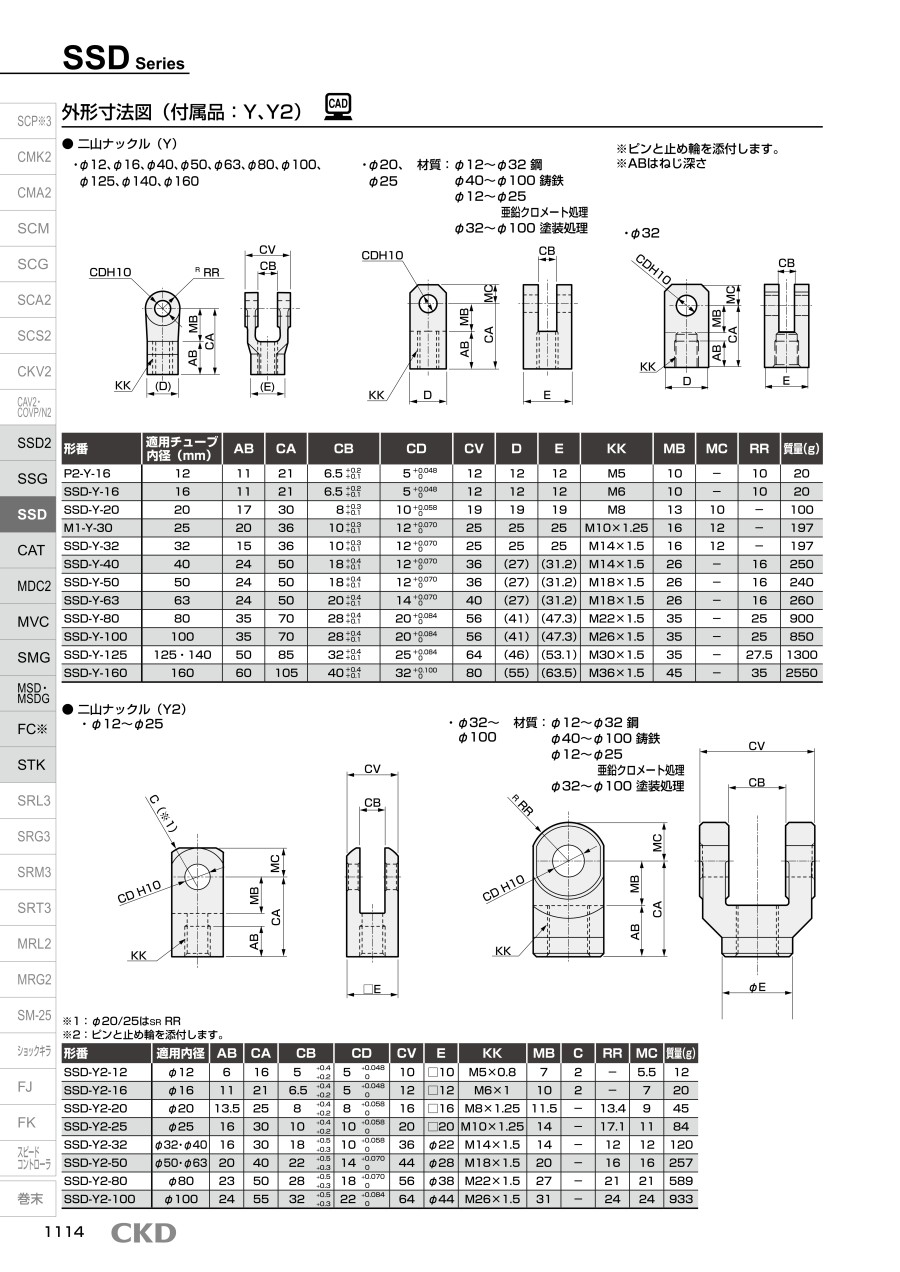

SSD用金具 二山ナックル（Y・Y2）の外形寸法図
二山ナックル（Y）
φ16、φ40、φ50、φ63、φ80、φ100、φ125、φ140、φ160
φ20
φ32
材質
- φ16～32：鋼
- φ40～100：鋳鉄
- φ16～20：亜鉛クロメート処理
- φ32～100：塗装処理
| 形番 | 適用チューブ内径（mm） | AB | CA | CB | CD | CV | D | E | KK | MB | MC | RR | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSD-Y-16 | 16 | 11 | 21 | 6.5（+0.1～+0.2） | 5（0～+0.048） | 12 | 12 | 12 | M6 | 10 | - | 10 | 20 |
| SSD-Y-20 | 20 | 17 | 30 | 8（+0.1～+0.3） | 10 （0～+0.058） | 19 | 19 | 19 | M8 | 13 | 10 | - | 100 |
| SSD-Y-32 | 32 | 15 | 36 | 10（+0.1～+0.3） | 12（0～+0.070） | 25 | 25 | 25 | M14×1.5 | 16 | 12 | - | 197 |
| SSD-Y-40 | 40 | 24 | 50 | 18（+0.1～+0.4） | 12（0～+0.070） | 36 | （27） | （31.2） | M14×1.5 | 26 | - | 16 | 250 |
| SSD-Y-50 | 50 | 24 | 50 | 18（+0.1～+0.4） | 12（0～+0.070） | 36 | （27） | （31.2） | M18×1.5 | 26 | - | 16 | 240 |
| SSD-Y-63 | 63 | 24 | 50 | 20（+0.1～+0.4） | 14（0～+0.070） | 40 | （27） | （31.2） | M18×1.5 | 26 | - | 16 | 260 |
| SSD-Y-80 | 80 | 35 | 70 | 28（+0.1～+0.4） | 20（0～+0.084） | 56 | （41） | （47.3） | M22×1.5 | 35 | - | 35 | 900 |
| SSD-Y-100 | 100 | 35 | 70 | 28（+0.1～+0.4） | 20（0～+0.084） | 56 | （41） | （47.3） | M26×1.5 | 35 | - | 35 | 850 |
| SSD-Y-125 | 125・140 | 50 | 85 | 32（+0.1～+0.4） | 25（0～+0.084） | 64 | （46） | （53.1） | M30×1.5 | 35 | - | 27.5 | 1,300 |
| SSD-Y-160 | 160 | 60 | 105 | 40（+0.1～+0.4） | 32（0～+0.100） | 80 | （55） | （63.5） | M36×1.5 | 45 | - | 35 | 2,550 |
※ABはねじ深さ
※ピンと止め輪は添付します。
二山ナックル（Y2）
φ12～25
※1：φ20/25はSR RR
※2：ピンと止め輪は添付します。
φ32～63
材質
- φ12～32：鋼
- φ40～63：鋳鉄
- φ12～25：亜鉛クロメート処理
- φ32～63：塗装処理
| 形番 | 適用内径 | AB | CA | CB | CD | CV | E | KK | MB | C | RR | MC | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSD-Y2-12 | φ12 | 6 | 16 | 5（+0.2～+0.4） | 5（0～+0.048） | 10 | □10 | M5×0.8 | 7 | 2 | - | 5.5 | 12 |
| SSD-Y2-16 | φ16 | 11 | 21 | 6.5（+0.2～+0.4） | 5（0～+0.048） | 12 | □12 | M6×1 | 10 | 2 | - | 7 | 20 |
| SSD-Y2-20 | φ20 | 13.5 | 25 | 8（+0.2～+0.4） | 8（0～+0.058） | 16 | □16 | M8×1.25 | 11.5 | - | 13.4 | 9 | 45 |
| SSD-Y2-25 | φ25 | 16 | 30 | 10（+0.2～+0.4） | 10（0～+0.058） | 20 | □20 | M10×1.25 | 14 | - | 17.1 | 11 | 84 |
| SSD-Y2-32 | φ32・φ40 | 16 | 30 | 18（+0.3～+0.5） | 10（0～+0.058） | 36 | φ22 | M14×1.5 | 14 | - | 12 | 12 | 120 |
| SSD-Y2-50 | φ50・φ63 | 20 | 40 | 22（+0.3～+0.5） | 14（0～+0.070） | 44 | φ28 | M18×1.5 | 20 | - | 16 | 16 | 257 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
687円 ( 756円 ) | 在庫品1日目当日出荷可能 |
687円 ( 756円 ) | 在庫品1日目当日出荷可能 |
1,648円 ( 1,813円 ) | 在庫品1日目当日出荷可能 |
1,587円 ( 1,746円 ) | 在庫品1日目当日出荷可能 |
1,944円 ( 2,138円 ) | 在庫品1日目当日出荷可能 |
2,324円 ( 2,556円 ) | 4日目 |
760円 ( 836円 ) | 在庫品1日目当日出荷可能 |
1,587円1,110円 ( 1,221円 ) | 在庫品1日目当日出荷可能 |
1,587円 ( 1,746円 ) | 在庫品1日目当日出荷可能 |
2,690円 ( 2,959円 ) | 在庫品1日目当日出荷可能 |
2,690円 ( 2,959円 ) | 在庫品1日目当日出荷可能 |
2,444円 ( 2,688円 ) | 在庫品1日目当日出荷可能 |
7,972円 ( 8,769円 ) | 13日目 |
詳細情報
基本情報
シリンダに取付ける取付金具。
【特長】
・二山ナックル（Y・Y2）として利用可能。
【用途】
・SSDシリーズ用。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
■CKD商品選定ページはこちら
カタログ
商品担当おすすめ
SSD用金具 二山ナックルのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qシリンダ固定の際の注意事項を教えて下さい。
A
負荷の運動する方向が、ロッドの軸心に平行でない場合、ロッドやチューブにこじれを生じ、焼付・破損などの恐れがあります。従ってロッド軸心と負荷の移動方向は必ず一致させてください。負荷の運動方向が作動につれて変わる場合、シリンダ自体が、ある角度まで回転できる支持金具のついた揺動形（クレビス形・トラニオン形）をご使用ください。また、ロッド先端の連結金具（ナックル）もシリンダ本体の運動方向と同一方向に運動するように取付けてください。
