SSD用金具 二山クレビス
- 通常単価(税別)
- 1,787円～4,136円特別価格
- 税込単価
- 1,966円～4,550円特別価格
通常出荷日：在庫品1日目～8日目一部当日出荷可能
シリンダに取付ける取付金具。【特長】・二山クレビス（CB・CB2）として利用可能。・材質：鋳鉄（塗装処...
詳細を確認- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
未確定：候補が11型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様
SSD用金具 二山クレビス（CB）の外形寸法図
φ12～25
外形寸法図
・ 材質：鋳鉄（塗装処理）
| 形番 | 適用内径 | A | C | CA | CB | CC | CD | D | E | F | G | H | SD | UB | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSD-CB-12 | φ12 | 4.5 | 14 | 13.5 | 6.5 | 13 | 5 | 5 | 25 | 20 | M4×12 | C1.5 | 15.5 | 12 | 35 |
| SSD-CB-16 | φ16 | 4.5 | 15 | 15 | 6.5 | 14 | 5 | 5 | 29 | 21 | M4×12 | C2 | 20 | 12 | 45 |
| SSD-CB-25 | φ25 | 6.5 | 27 | 27.5 | 10 | 28 | 12 | 8 | 40 | 39 | M6×20 | C5 | 28 | 21 | 180 |
φ125～160
外形寸法図
・ 材質：鋳鉄（塗装処理）
| 形番 | 適用内径 | A | B | C | CB | CC | CD |
|---|---|---|---|---|---|---|---|
| SSD-CB-125 | φ125 | 140 | M14×50 | 16 | 32 | 35 | 25 |
| SSD-CB-140 | φ140 | 154 | M14×50 | 16 | 36 | 40 | 28 |
| SSD-CB-160 | φ160 | 174 | M16×60 | 18 | 40 | 40 | 32 |
| 形番 | 適用内径 | D | E | F | G | K | MR | UB | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|
| SSD-CB-125 | φ125 | 23 | 63 | 20 | 18 | 114 | 25 | 64 | 3000 |
| SSD-CB-140 | φ140 | 23 | 75 | 22 | 20 | 128 | 28 | 72 | 4200 |
| SSD-CB-160 | φ160 | 26 | 75 | 24 | 22 | 144 | 32 | 80 | 6000 |

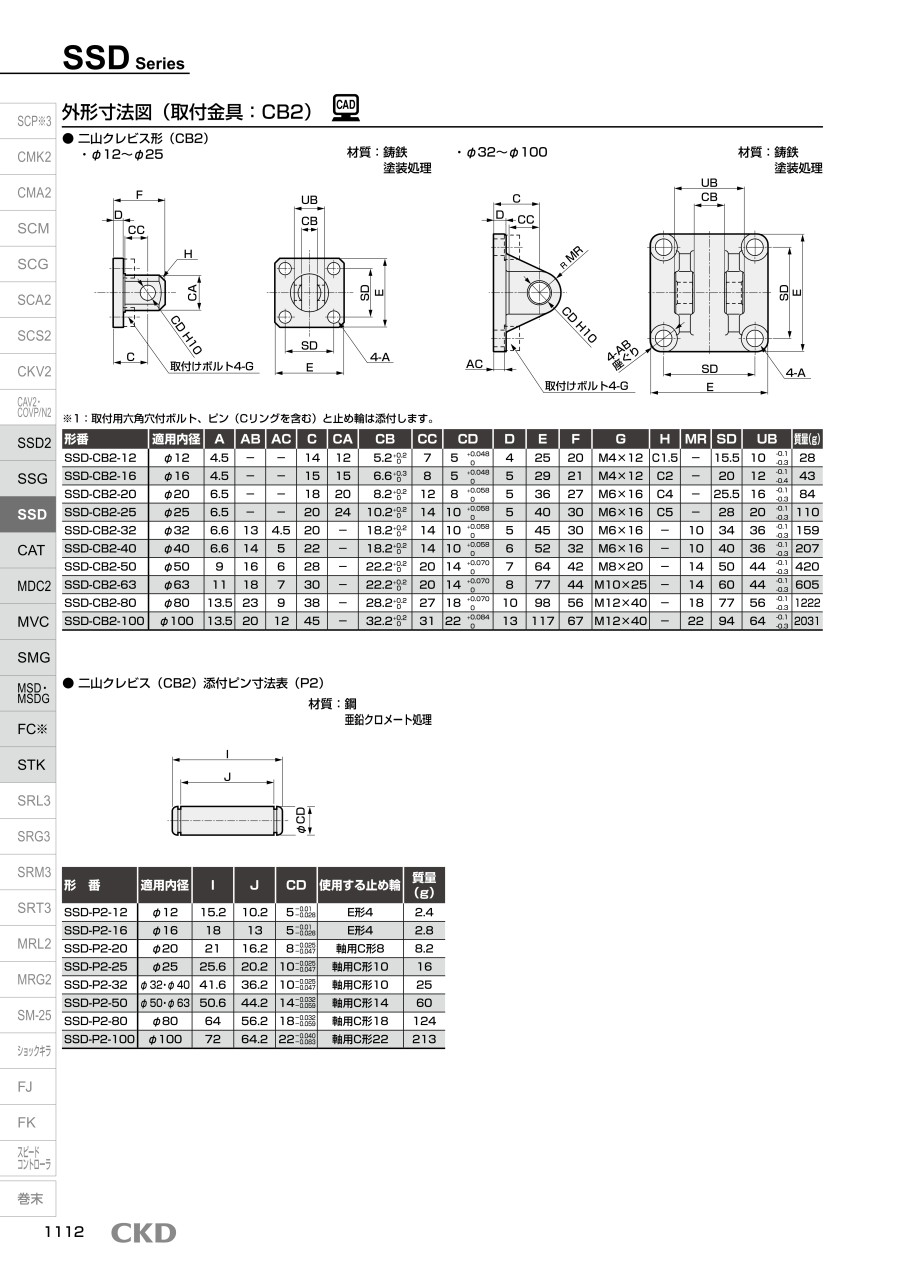

SSD用金具 二山クレビス（CB2）の外形寸法図
φ12～25
φ32～100
・ 材質：鋳鉄（塗装処理）
| 形番 | 適用内径 | A | AB | AC | C | CA | CB | CC | CD | D | E | F | G | H | MR | SD | UB | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSD-CB2-12 | φ12 | 4.5 | - | - | 14 | 12 | 5.2（0～+0.2） | 7 | 5（0～+0.048） | 4 | 25 | 20 | M4×12 | C1.5 | - | 15.5 | 10（-0.3～-0.1） | 28 |
| SSD-CB2-16 | φ16 | 4.5 | - | - | 15 | 15 | 6.6（0～+0.3） | 8 | 5（0～+0.048） | 5 | 29 | 21 | M4×12 | C2 | - | 20 | 12（-0.4～-0.1） | 43 |
| SSD-CB2-20 | φ20 | 6.5 | - | - | 18 | 20 | 8.2（0～+0.2） | 12 | 8（0～+0.058） | 5 | 36 | 27 | M6×16 | C4 | - | 25.5 | 16（-0.3～-0.1） | 84 |
| SSD-CB2-25 | φ25 | 6.5 | - | - | 20 | 24 | 10.2（0～+0.2） | 14 | 10（0～+0.058） | 5 | 40 | 30 | M6×16 | C5 | - | 28 | 20（-0.3～-0.1） | 110 |
| SSD-CB2-32 | φ32 | 6.6 | 13 | 4.5 | 20 | - | 18.2（0～+0.2） | 14 | 10（0～+0.058） | 5 | 45 | 30 | M6×16 | - | 10 | 34 | 36（-0.3～-0.1） | 159 |
| SSD-CB2-40 | φ40 | 6.6 | 14 | 5 | 22 | - | 18.2（0～+0.2） | 14 | 10（0～+0.058） | 6 | 52 | 32 | M6×16 | - | 10 | 40 | 36（-0.3～-0.1） | 207 |
| SSD-CB2-50 | φ50 | 9 | 16 | 6 | 28 | - | 22.2（0～+0.2） | 20 | 14（0～+0.070） | 7 | 64 | 42 | M8×20 | - | 14 | 50 | 44（-0.3～-0.1） | 420 |
| SSD-CB2-63 | φ63 | 11 | 18 | 7 | 30 | - | 22.2（0～+0.2） | 20 | 14（0～+0.070） | 8 | 77 | 44 | M10×25 | - | 14 | 60 | 44（-0.3～-0.1） | 605 |
| SSD-CB2-80 | φ80 | 13.5 | 23 | 9 | 38 | - | 28.2（0～+0.2） | 27 | 18（0～+0.070） | 10 | 98 | 56 | M12×40 | - | 18 | 77 | 56（-0.3～-0.1） | 1222 |
| SSD-CB2-100 | φ100 | 13.5 | 20 | 12 | 45 | - | 32.2（0～+0.2） | 31 | 22（0～+0.084） | 13 | 117 | 67 | M12×40 | - | 22 | 94 | 64（-0.3～-0.1） | 203 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,787円 ( 1,966円 ) | 在庫品1日目当日出荷可能 |
1,787円 ( 1,966円 ) | 在庫品1日目当日出荷可能 |
2,174円 ( 2,391円 ) | 在庫品1日目当日出荷可能 |
2,387円1,670円 ( 1,837円 ) | 在庫品1日目当日出荷可能 |
2,841円 ( 3,125円 ) | 在庫品1日目当日出荷可能 |
2,874円 ( 3,161円 ) | 在庫品1日目当日出荷可能 |
3,164円 ( 3,480円 ) | 在庫品1日目当日出荷可能 |
4,136円 ( 4,550円 ) | 8日目 |
1,798円 ( 1,978円 ) | 在庫品1日目当日出荷可能 |
1,787円 ( 1,966円 ) | 在庫品1日目当日出荷可能 |
2,387円 ( 2,626円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
シリンダに取付ける取付金具。
【特長】
・二山クレビス（CB・CB2）として利用可能。
・材質：鋳鉄（塗装処理）。
【用途】
・SSDシリーズ用。
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
■CKD商品選定ページはこちら
商品担当おすすめ
SSD用金具 二山クレビスのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qシリンダ固定の際の注意事項を教えて下さい。
A
負荷の運動する方向が、ロッドの軸心に平行でない場合、ロッドやチューブにこじれを生じ、焼付・破損などの恐れがあります。従ってロッド軸心と負荷の移動方向は必ず一致させてください。
負荷の運動方向が作動につれて変わる場合、シリンダ自体が、ある角度まで回転できる支持金具のついた揺動形（クレビス形・トラニオン形）をご使用ください。また、ロッド先端の連結金具（ナックル）もシリンダ本体の運動方向と同一方向に運動するように取付けてください。
負荷の運動方向が作動につれて変わる場合、シリンダ自体が、ある角度まで回転できる支持金具のついた揺動形（クレビス形・トラニオン形）をご使用ください。また、ロッド先端の連結金具（ナックル）もシリンダ本体の運動方向と同一方向に運動するように取付けてください。
