メカニカル部品技術窓口
SSD用金具 一山ナックル
- アクセサリ付属
- 付属なし
- 適用シリンダシリーズ
- SSD
未確定：候補が11型番あります。
商品仕様

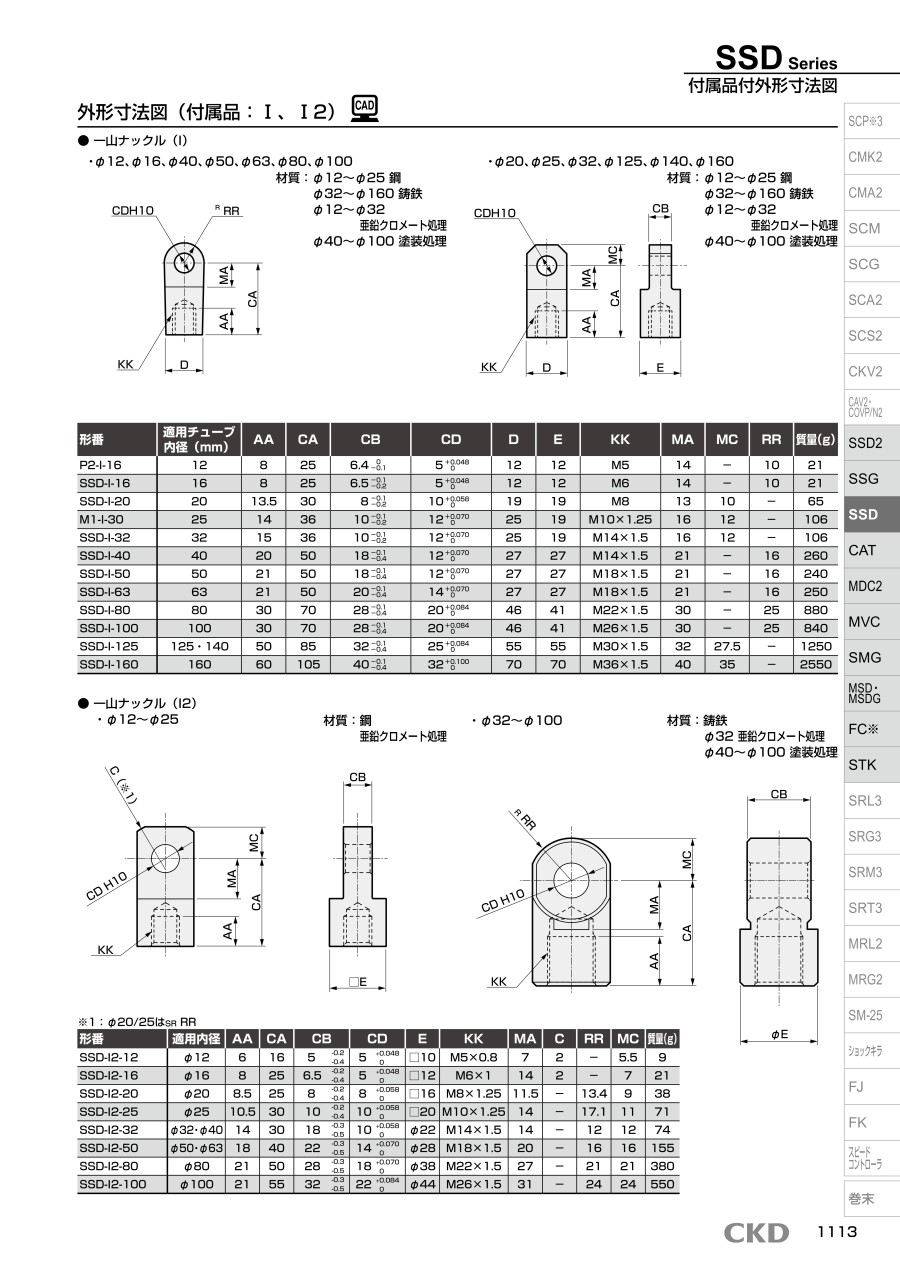

SSD用金具 一山ナックル（I・I2）の外形寸法図
一山ナックル（I）
φ16、φ40、φ50、φ63、φ80、φ100
φ20、φ32、φ125、φ140、φ160
材質
- φ16～20：鋼
- φ32～160：鋳鉄
- φ16～32：亜鉛クロメート処理
- φ40～100：塗装処理
| 形番 | 適用チューブ内径（mm） | AA | CA | CB | CD | D | E | KK | MA | MC | RR | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSD-I-16 | 16 | 8 | 25 | 6.5（-0.2～-0.1） | 5（0～+0.048） | 12 | 12 | M6 | 14 | - | 10 | 21 |
| SSD-I-20 | 20 | 13.5 | 30 | 8（-0.2～-0.1） | 10（0～+0.058） | 19 | 19 | M8 | 13 | 10 | - | 65 |
| SSD-I-32 | 32 | 15 | 36 | 10（-0.2～-0.1） | 12（0～+0.070） | 25 | 19 | M14×1.5 | 16 | 12 | - | 106 |
| SSD-I-40 | 40 | 20 | 50 | 18（-0.4～-0.1） | 12（0～+0.070） | 27 | 27 | M14×1.5 | 21 | - | 16 | 260 |
| SSD-I-50 | 50 | 21 | 50 | 18（-0.4～-0.1） | 12（0～+0.070） | 27 | 27 | M18×1.5 | 21 | - | 16 | 240 |
| SSD-I-63 | 63 | 21 | 50 | 20（-0.4～-0.1） | 14（0～+0.070） | 27 | 27 | M18×1.5 | 21 | - | 16 | 250 |
| SSD-I-80 | 80 | 30 | 70 | 28（-0.4～-0.1） | 20（0～+0.084） | 46 | 41 | M22×1.5 | 30 | - | 25 | 880 |
| SSD-I-100 | 100 | 30 | 70 | 28（-0.4～-0.1） | 20（0～+0.084） | 46 | 41 | M26×1.5 | 30 | - | 25 | 840 |
| SSD-I-125 | 125・140 | 50 | 85 | 32（-0.4～-0.1） | 25（0～+0.084） | 55 | 55 | M30×1.5 | 32 | 27.5 | - | 1250 |
| SSD-I-160 | 160 | 60 | 105 | 40（-0.4～-0.1） | 32（0～+0.100） | 70 | 70 | M36×1.5 | 40 | 35 | - | 2550 |
一山ナックル（I2）
φ12～25
・ 材質：鋼（亜鉛クロメート処理）
※1：φ20/25はSR RR
φ32～63
・ 材質：鋳鉄（φ32：亜鉛クロメート処理、φ40～63：塗装処理）
| 形番 | 適用内径 | AA | CA | CB | CD | E | KK | MA | C | RR | MC | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSD-I2-12 | φ12 | 6 | 16 | 5（-0.4～-0.2） | 5（0～+0.048） | □10 | M5×0.8 | 7 | 2 | - | 5.5 | 9 |
| SSD-I2-16 | φ16 | 8 | 25 | 6.5（-0.4～-0.2） | 5（0～+0.048） | □12 | M6×1 | 14 | 2 | - | 7 | 21 |
| SSD-I2-20 | φ20 | 8.5 | 25 | 8（-0.4～-0.2） | 8（0～+0.058） | □16 | M8×1.25 | 11.5 | - | 13.4 | 9 | 38 |
| SSD-I2-25 | φ25 | 10.5 | 30 | 10（-0.4～-0.2） | 10（0～+0.058） | □20 | M10×1.25 | 14 | - | 17.1 | 11 | 71 |
| SSD-I2-32 | φ32・φ40 | 14 | 30 | 18（-0.5～-0.3） | 10（0～+0.058） | φ22 | M14×1.5 | 14 | - | 12 | 12 | 74 |
| SSD-I2-50 | φ50・φ63 | 18 | 40 | 22（-0.5～-0.3） | 14（0～+0.070） | φ28 | M18×1.5 | 20 | - | 16 | 16 | 155 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
1,196円 ( 1,316円 ) | 在庫品1日目当日出荷可能 |
1,087円 ( 1,196円 ) | 在庫品1日目当日出荷可能 |
1,297円 ( 1,427円 ) | 在庫品1日目当日出荷可能 |
1,597円 ( 1,757円 ) | 在庫品1日目当日出荷可能 |
610円 ( 671円 ) | 在庫品1日目当日出荷可能 |
1,087円 ( 1,196円 ) | 在庫品1日目当日出荷可能 |
1,087円 ( 1,196円 ) | 在庫品1日目当日出荷可能 |
1,597円 ( 1,757円 ) | 在庫品1日目当日出荷可能 |
1,597円 ( 1,757円 ) | 在庫品1日目当日出荷可能 |
カタログ
商品担当おすすめ
SSD用金具 一山ナックルのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qシリンダ固定の際の注意事項を教えて下さい。
A
負荷の運動する方向が、ロッドの軸心に平行でない場合、ロッドやチューブにこじれを生じ、焼付・破損などの恐れがあります。従ってロッド軸心と負荷の移動方向は必ず一致させてください。
負荷の運動方向が作動につれて変わる場合、シリンダ自体が、ある角度まで回転できる支持金具のついた揺動形（クレビス形・トラニオン形）をご使用ください。また、ロッド先端の連結金具（ナックル）もシリンダ本体の運動方向と同一方向に運動するように取付けてください。
負荷の運動方向が作動につれて変わる場合、シリンダ自体が、ある角度まで回転できる支持金具のついた揺動形（クレビス形・トラニオン形）をご使用ください。また、ロッド先端の連結金具（ナックル）もシリンダ本体の運動方向と同一方向に運動するように取付けてください。
