ＣＫＤ

SSD用金具フート

カタログ |

数量スライド割引
一部当日出荷可能

平均満足度5.0

この商品のレビューをみる（1件）

この商品のFAQをみる（1件）

通常単価(税別): 899円～2,124円

税込単価: 989円～2,336円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

SSD2用金具フート

通常価格(税別)： 1,124円 (税込価格：1,236円)

通常出荷日：在庫品1日目

シリンダに取付ける取付金具。【特長】・フート（LB／LB2）として利用可能。【...

詳細情報を確認する

種類
フート
適用シリンダシリーズ
SSD
支持形式
フート

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。

未確定：候補が16型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

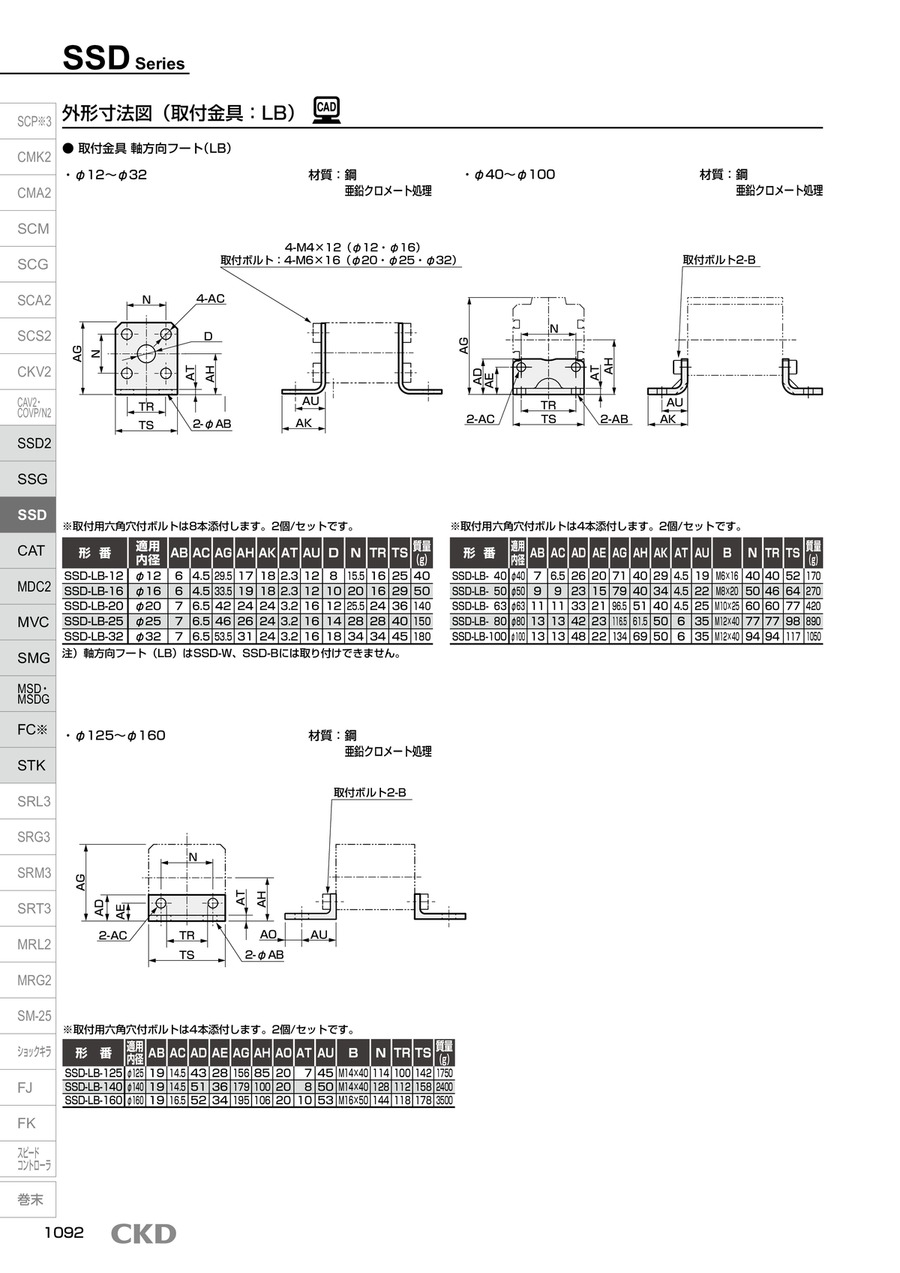

SSD用金具軸方向フート（LB／LB2）の外形寸法図

軸方向フート（LB）

φ12～32

形番	適用内径	AB	AC	AG	AH	AK	AT	AU	D	N	TR	TS	質量（g）
SSD-LB-12	φ12	6	4.5	29.5	17	18	2.3	12	8	15.5	16	25	40
SSD-LB-16	φ16	6	4.5	33.5	19	18	2.3	12	10	20	16	29	50
SSD-LB-20	φ20	7	6.5	42	24	24	3.2	16	12	25.5	24	36	140
SSD-LB-25	φ25	7	6.5	46	26	24	3.2	16	14	28	28	40	150
SSD-LB-32	φ32	7	6.5	53.5	31	24	3.2	16	18	34	34	45	180

φ40～100

形番	適用内径	AB	AC	AD	AE	AG	AH	AK	AT	AU	B	N	TR	TS	質量（g）
SSD-LB-40	φ40	7	6.5	26	20	71	40	29	4.5	19	M6×16	40	40	52	170
SSD-LB-50	φ50	9	9	23	15	79	40	34	4.5	22	M8×20	50	46	64	270
SSD-LB-63	φ63	11	11	33	21	96.5	51	40	4.5	25	M10×25	60	60	77	420
SSD-LB-80	φ80	13	13	42	23	116.5	61.5	50	6	35	M12×40	77	77	98	890
SSD-LB-100	φ100	13	13	48	22	134	69	50	6	35	M12×40	94	94	117	1050

φ125～160

形番	適用内径	AB	AC	AD	AE	AG	AH	AO	AT	AU	B	N	TR	TS	質量（g）
SSD-LB-125	φ125	19	14.5	43	28	156	85	20	7	45	M14×40	114	100	142	1750
SSD-LB-140	φ140	19	14.5	51	36	179	100	20	8	50	M14×40	128	112	158	2400
SSD-LB-160	φ160	19	16.5	52	34	195	106	20	10	53	M16×50	144	118	178	3500

・材質：鋼（亜鉛クロメート処理）
注：軸方向フート（LB）はSSD-W、SSD-Bには取り付けできません。

軸方向フート形（LB2）

φ12～25

φ32～100

形番	適用内径	AB	AC	AD	AE	AG	AH	AK	AT	AU	B	D	N	TR	TS	WF	wf	a’	質量（g）
SSD-LB2-12	φ12	5	4.5	-	-	29.5	17	12.5	2	8	M4×10	8	15.5	34	44	13.5	13.5	10.5	51
SSD-LB2-16	φ16	5	4.5	-	-	33.5	19	13	2	8	M4×10	10	20	38	48	13.5（18.5）	13.5（18.5）	12	61
SSD-LB2-20	φ20	7	6.5	-	-	42	24	15	3.2	9.2	M6×16	12	25.5	48	62	14.5（19.5）	14.5（19.5）	14	161
SSD-LB2-25	φ25	7	6.5	-	-	46	26	16.5	3.2	10.7	M6×16	14	28	52	66	15（20）	15（20）	17.5	176
SSD-LB2-32	φ32	7	7	18.5	13	57	30	17	3.2	11.2	M6×16	-	34	57	71	17（22）	15（20）	23.5	107
SSD-LB2-40	φ40	7	7	18	13	64	33	18.2	3.2	11.2	M6×16	-	40	64	78	17（22）	15（20）	23.5	121
SSD-LB2-50	φ50	9	9	22	14	78	39	22.7	3.2	14.7	M8×20	-	50	79	95	18（23）	15（20）	28.5	201
SSD-LB2-63	φ63	11	11	28	16	91.5	46	25.2	3.2	16.2	M10×25	-	60	95	113	18（23）	15（20）	28.5	314
SSD-LB2-80	φ80	13	13	39.5	20.5	114	59	30.5	4.5	19.5	M12×40	-	77	118	140	20（25）	18（23）	35.5	678
SSD-LB2-100	φ100	13	13	50	24	136	71	35.5	6	23	M12×40	-	94	137	162	22（27）	18（23）	35.5	1198

・材質：鋼（亜鉛クロメート処理）
注1：LB2用シリンダのWF・wf寸法は標準品より10mm長い設定にしています。
注2：WF・wfの（）内寸法は、SSD-G2/G3の寸法です。

型番リスト

表示件数

型番

適用チューブ内径（mm）	最小発注数量

12	1個
16	1個
20	1個
25	1個
32	1個
10	1個
50	1個
63	1個
12	1個
16	1個
20	1個
25	1個
32	1個
40	1個
50	1個
63	1個

通常単価(税別) (税込単価)	通常出荷日

899円 ( 989円 )	在庫品1日目当日出荷可能
910円 ( 1,001円 )	在庫品1日目当日出荷可能
1,399円 ( 1,539円 )	在庫品1日目当日出荷可能
1,399円 ( 1,539円 )	在庫品1日目当日出荷可能
1,399円 ( 1,539円 )	在庫品1日目当日出荷可能
1,435円 ( 1,579円 )	在庫品1日目当日出荷可能
1,399円 ( 1,539円 )	在庫品1日目当日出荷可能
2,124円 ( 2,336円 )	7日目
899円 ( 989円 )	在庫品1日目当日出荷可能
899円 ( 989円 )	在庫品1日目当日出荷可能
1,399円 ( 1,539円 )	在庫品1日目当日出荷可能
1,399円 ( 1,539円 )	在庫品1日目当日出荷可能
1,399円 ( 1,539円 )	在庫品1日目当日出荷可能
1,399円 ( 1,539円 )	在庫品1日目当日出荷可能
1,399円 ( 1,539円 )	在庫品1日目当日出荷可能
2,124円 ( 2,336円 )	6日目

詳細情報

基本情報

基本情報

シリンダに取付ける取付金具。
【特長】
・フート（LB／LB2）として利用可能。
【用途】
・SSDシリーズ用。

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。

■CKD商品選定ページはこちら

カタログ

カタログ (見開き版)

商品担当おすすめ

ＣＫＤ
省スペース形スーパーコンパクトシリンダ SSD2シリーズ
本商品を使用するシリンダ（本体）となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
