SSD用金具 フランジ
- 通常単価(税別)
- 899円～2,646円
- 税込単価
- 989円～2,911円
通常出荷日：在庫品1日目～6日目一部当日出荷可能
シリンダに取付ける取付金具。【特長】・フランジ（FA／FB）として利用可能。・材質：鋼（亜鉛クロメート...
詳細を確認- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
未確定：候補が7型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品仕様

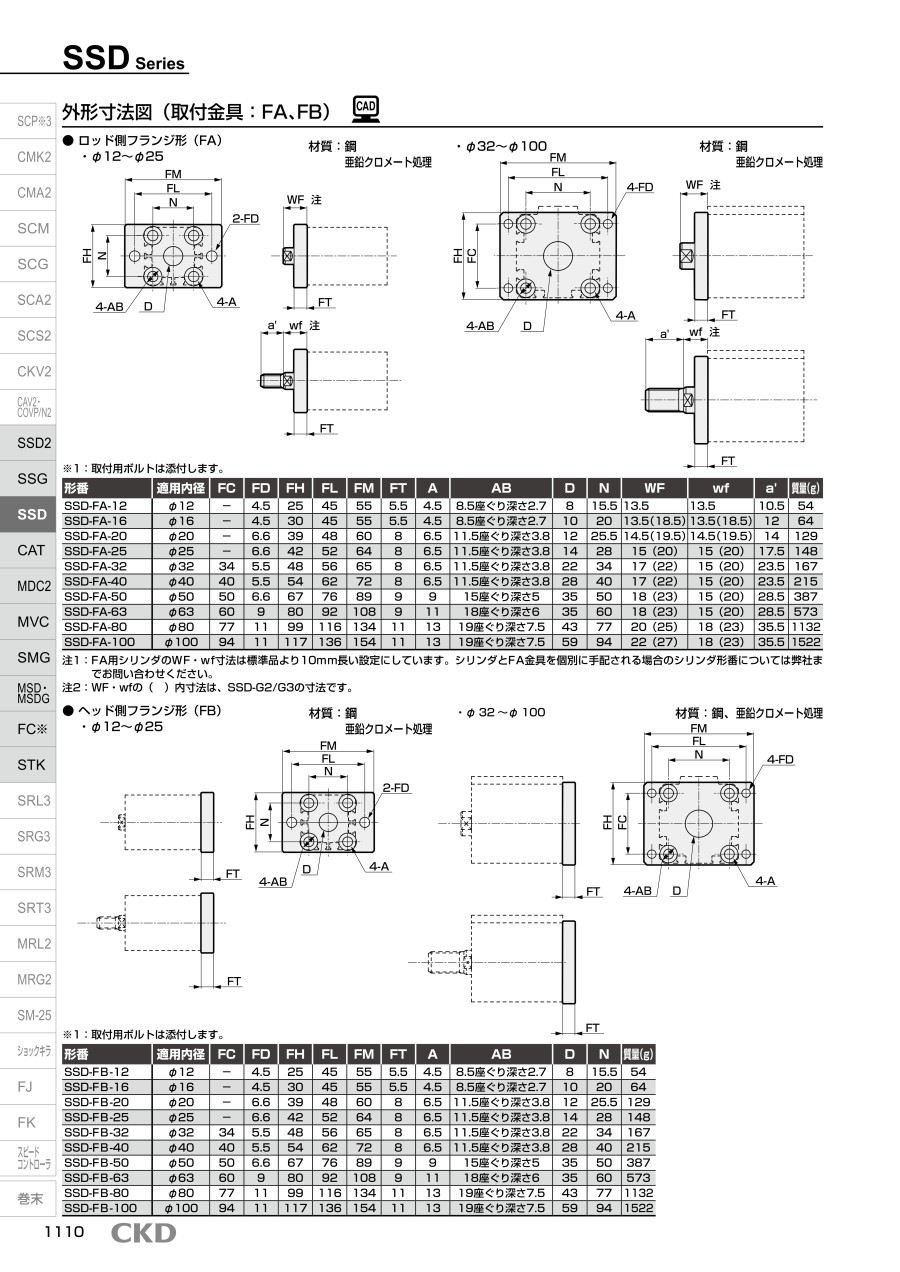

SSD用金具 フランジ（FA／FB）の外形寸法図
ロッド側フランジ形（FA）
φ12～25
φ32～100
・ 材質：鋼（亜鉛クロメート処理）
| 形番 | 適用内径 | FC | FD | FH | FL | FM | FT | A | AB | D | N | WF | wf | a’ | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSD-FA-12 | φ12 | - | 4.5 | 25 | 45 | 55 | 5.5 | 4.5 | 8.5座ぐり深さ2.7 | 8 | 15.5 | 13.5 | 13.5 | 10.5 | 54 |
| SSD-FA-16 | φ16 | - | 4.5 | 30 | 45 | 55 | 5.5 | 4.5 | 8.5座ぐり深さ2.7 | 10 | 20 | 13.5（18.5） | 13.5（18.5） | 12 | 64 |
| SSD-FA-20 | φ20 | - | 6.6 | 39 | 48 | 60 | 8 | 6.5 | 11.5座ぐり深さ3.8 | 12 | 25.5 | 14.5（19.5） | 14.5（19.5） | 14 | 129 |
| SSD-FA-25 | φ25 | - | 6.6 | 42 | 52 | 64 | 8 | 6.5 | 11.5座ぐり深さ3.8 | 14 | 28 | 15（20） | 15（20） | 17.5 | 148 |
| SSD-FA-32 | φ32 | 34 | 5.5 | 48 | 56 | 65 | 8 | 6.5 | 11.5座ぐり深さ3.8 | 22 | 34 | 17（22） | 15（20） | 23.5 | 167 |
| SSD-FA-40 | φ40 | 40 | 5.5 | 54 | 62 | 72 | 8 | 6.5 | 11.5座ぐり深さ3.8 | 28 | 40 | 17（22） | 15（20） | 23.5 | 215 |
| SSD-FA-50 | φ50 | 50 | 6.6 | 67 | 76 | 89 | 9 | 9 | 15座ぐり深さ5 | 35 | 50 | 18（23） | 15（20） | 28.5 | 387 |
| SSD-FA-63 | φ63 | 60 | 9 | 80 | 92 | 108 | 9 | 11 | 18座ぐり深さ6 | 35 | 60 | 18（23） | 15（20） | 28.5 | 573 |
| SSD-FA-80 | φ80 | 77 | 11 | 99 | 116 | 134 | 11 | 13 | 19座ぐり深さ7.5 | 43 | 77 | 20（25） | 18（23） | 35.5 | 1132 |
| SSD-FA-100 | φ100 | 94 | 11 | 117 | 136 | 154 | 11 | 13 | 19座ぐり深さ7.5 | 59 | 94 | 22（27） | 18（23） | 35.5 | 1522 |
注1：FA用シリンダのWF・wf寸法は標準品より10mm長い設定にしています。
注2：WF・wfの（ ）内寸法は、SSD-G2/G3の寸法です。
ヘッド側フランジ形（FB）
φ12～25
φ32～100
・ 材質：鋼（亜鉛クロメート処理）
| 形番 | 適用内径 | FC | FD | FH | FL | FM | FT | A | AB | D | N | 質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SSD-FB-12 | φ12 | - | 4.5 | 25 | 45 | 55 | 5.5 | 4.5 | 8.5座ぐり深さ2.7 | 8 | 15.5 | 54 |
| SSD-FB-16 | φ16 | - | 4.5 | 30 | 45 | 55 | 5.5 | 4.5 | 8.5座ぐり深さ2.7 | 10 | 20 | 64 |
| SSD-FB-20 | φ20 | - | 6.6 | 39 | 48 | 60 | 8 | 6.5 | 11.5座ぐり深さ3.8 | 12 | 25.5 | 129 |
| SSD-FB-25 | φ25 | - | 6.6 | 42 | 52 | 64 | 8 | 6.5 | 11.5座ぐり深さ3.8 | 14 | 28 | 148 |
| SSD-FB-32 | φ32 | 34 | 5.5 | 48 | 56 | 65 | 8 | 6.5 | 11.5座ぐり深さ3.8 | 22 | 34 | 167 |
| SSD-FB-40 | φ40 | 40 | 5.5 | 54 | 62 | 72 | 8 | 6.5 | 11.5座ぐり深さ3.8 | 28 | 40 | 215 |
| SSD-FB-63 | φ63 | 60 | 9 | 80 | 92 | 108 | 9 | 11 | 18座ぐり深さ6 | 35 | 60 | 573 |
| SSD-FB-80 | φ80 | 77 | 11 | 99 | 116 | 134 | 11 | 13 | 19座ぐり深さ7.5 | 43 | 77 | 1132 |
| SSD-FB-100 | φ100 | 94 | 11 | 117 | 136 | 154 | 11 | 13 | 19座ぐり深さ7.5 | 59 | 94 | 1522 |
詳細情報
基本情報
シリンダに取付ける取付金具。
【特長】
・フランジ（FA／FB）として利用可能。
・材質：鋼（亜鉛クロメート処理）。
【用途】
・SSDシリーズ用。
ご注意
- 型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。
■CKD商品選定ページはこちら
カタログ
商品担当おすすめ
SSD用金具 フランジのレビュー
この商品のレビューはありません
よくあるご質問（FAQ）
Qシリンダ固定の際の注意事項を教えて下さい。
A
負荷の運動する方向が、ロッドの軸心に平行でない場合、ロッドやチューブにこじれを生じ、焼付・破損などの恐れがあります。従ってロッド軸心と負荷の移動方向は必ず一致させてください。
負荷の運動方向が作動につれて変わる場合、シリンダ自体が、ある角度まで回転できる支持金具のついた揺動形（クレビス形・トラニオン形）をご使用ください。また、ロッド先端の連結金具（ナックル）もシリンダ本体の運動方向と同一方向に運動するように取付けてください。
負荷の運動方向が作動につれて変わる場合、シリンダ自体が、ある角度まで回転できる支持金具のついた揺動形（クレビス形・トラニオン形）をご使用ください。また、ロッド先端の連結金具（ナックル）もシリンダ本体の運動方向と同一方向に運動するように取付けてください。
