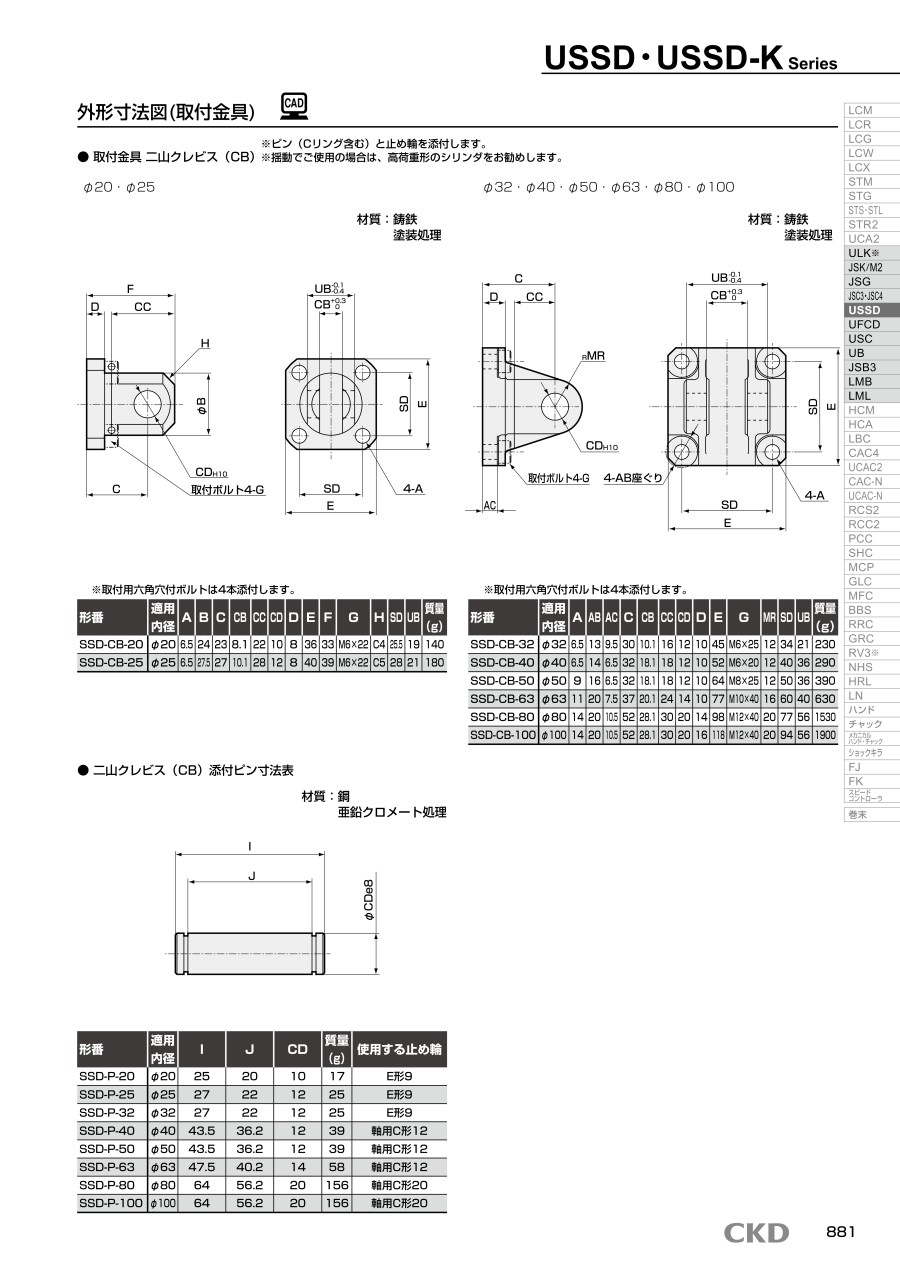

形番	適用内径	I	J	CD	使用する止め輪	質量（g）
SSD-P-20	φ20	25	20	10	E形9	17
SSD-P-32	φ32	27	22	12	E形9	25
SSD-P-40	φ40	43.5	36.2	12	軸用C形12	39
SSD-P-50	φ50	43.5	36.2	12	軸用C形12	39
SSD-P-63	φ63	47.5	40.2	14	軸用C形14	58
SSD-P-80	φ80	64	56.2	20	軸用C形20	156

型番リスト

表示件数

型番

SSD-P-32

SSD-P-40

SSD-P-63

SSD-P-80

適用チューブ内径（mm）	最小発注数量

32､25	1個
40､50	1個
63	1個
80	1個

通常単価(税別) (税込単価)	通常出荷日

367円 ( 404円 )	6日目
645円 ( 710円 )	6日目
649円 ( 714円 )	6日目
649円 ( 714円 )	7日目

詳細情報

基本情報

基本情報

二山ナックル（Y）用のピン。
【特長】
・材質：鋼（亜鉛クロメート処理）。
【用途】
・二山ナックル（Y）用。

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

■CKD商品選定ページはこちら

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ＣＫＤ
省スペース形スーパーコンパクトシリンダ SSD2シリーズ
本商品を使用するシリンダ（本体）となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SSD・USSD用金具二山ナックル用ピンのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qシリンダ固定の際の注意事項を教えて下さい。

負荷の運動する方向が、ロッドの軸心に平行でない場合、ロッドやチューブにこじれを生じ、焼付・破損などの恐れがあります。従ってロッド軸心と負荷の移動方向は必ず一致させてください。
負荷の運動方向が作動につれて変わる場合、シリンダ自体が、ある角度まで回転できる支持金具のついた揺動形（クレビス形・トラニオン形）をご使用ください。また、ロッド先端の連結金具（ナックル）もシリンダ本体の運動方向と同一方向に運動するように取付けてください。
