ＣＫＤ

SSD・USSD用金具二山クレビス

カタログ |

数量スライド割引
一部当日出荷可能

0件のレビュー（商品レビューの投稿ができます）

この商品のFAQをみる（1件）

通常単価(税別): 2,174円～5,983円

税込単価: 2,391円～6,581円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

SCA2・JSC3・USC用金具一山ブラケット

通常価格(税別)： 1,597円 (税込価格：1,757円)

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

ＣＫＤ

SSD用金具二山クレビス

通常価格(税別)： 1,787円 (税込価格：1,966円)

通常出荷日：在庫品1日目

シリンダに取付ける取付金具。【特長】・二山クレビス（CB）として利用可能。・材...

詳細情報を確認する

種類
クレビス
適用シリンダシリーズ
SSD・USSD
支持形式
二山クレビス（CB）

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。

未確定：候補が7型番あります。

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

SSD・USSD用金具二山クレビス（CB）の外形寸法図

適用内径：φ12

外形寸法図

・材質：鋳鉄（塗装処理）

形番	適用内径	A	C	CA	CB	CC	CD	D	E	F	G	H	SD	UB	質量（g）
SSD-CB-20	φ20	6.5	23	24	8	22	10	8	36	33	M6×20	C4	25.5	19	140

適用内径：φ32～100

外形寸法図

・材質：鋳鉄（塗装処理）

形番	適用内径	A	AB	AC	C	CB	CC	CD	D	E	G	MR	SD	UB	質量（g）
SSD-CB-32	φ32	6.5	13	9.5	30	10	16	12	10	45	M6×20	R12	34	21	230
SSD-CB-40	φ40	6.5	14	6.5	32	18	18	12	10	52	M6×20	R12	40	36	290
SSD-CB-50	φ50	9	16	6.5	32	18	18	12	10	64	M8×20	R12	50	36	390
SSD-CB-63	φ63	11	20	7.5	37	20	24	14	10	77	M10×25	R16	60	40	630
SSD-CB-80	φ80	14	20	10.5	52	28	30	20	14	98	M12×40	R20	77	56	1530
SSD-CB-100	φ100	14	20	10.5	52	28	30	20	16	118	M12×40	R20	94	56	1900

注）二山クレビス（CB）はSSD-B、SSD-D、SSD-Wには取り付けできません。

型番リスト

表示件数

型番

適用チューブ内径（mm）	最小発注数量

20	1個
32	1個
40	1個
50	1個
63	1個
80	1個
100	1個

通常単価(税別) (税込単価)	通常出荷日

2,174円 ( 2,391円 )	在庫品1日目当日出荷可能
2,574円 ( 2,831円 )	4日目
2,874円 ( 3,161円 )	在庫品1日目当日出荷可能
3,479円 ( 3,827円 )	8日目
3,662円 ( 4,028円 )	4日目
5,476円 ( 6,024円 )	3日目
5,983円 ( 6,581円 )	8日目

詳細情報

基本情報

基本情報

シリンダに取付ける取付金具。
【特長】
・二山クレビス（CB）として利用可能。
・材質：鋳鉄（塗装処理）。
【用途】
・SSD、USSDシリーズ用。

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。

■CKD商品選定ページはこちら

カタログ

商品TOP

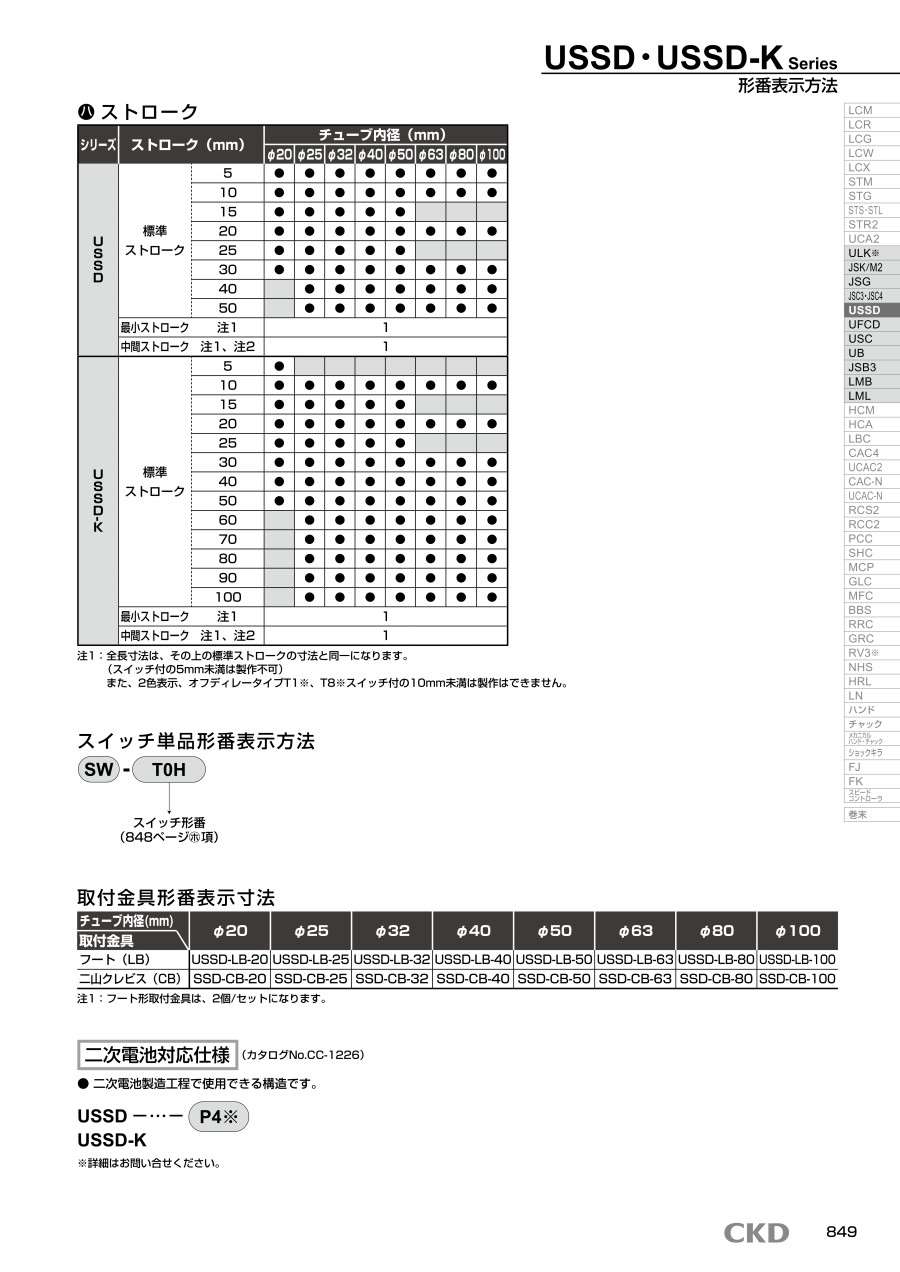

カタログ (見開き版)

商品担当おすすめ

ＣＫＤ
省スペース形スーパーコンパクトシリンダ SSD2シリーズ
本商品を使用するシリンダ（本体）となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SSD・USSD用金具二山クレビスのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qシリンダ固定の際の注意事項を教えて下さい。

負荷の運動する方向が、ロッドの軸心に平行でない場合、ロッドやチューブにこじれを生じ、焼付・破損などの恐れがあります。従ってロッド軸心と負荷の移動方向は必ず一致させてください。
負荷の運動方向が作動につれて変わる場合、シリンダ自体が、ある角度まで回転できる支持金具のついた揺動形（クレビス形・トラニオン形）をご使用ください。また、ロッド先端の連結金具（ナックル）もシリンダ本体の運動方向と同一方向に運動するように取付けてください。
