ＣＫＤ

SCM用金具二山ブラケット

カタログ |

通常単価(税別): 879円～2,449円

税込単価: 967円～2,694円

通常出荷日：在庫品1日目～4日目一部当日出荷可能

シリンダに取付ける取付金具。【特長】・二山ブラケット（B2）として利用可能。・材質：鋼（クロメート処理...

詳細を確認

型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。

よく一緒に見られています

ＣＫＤ

SCM用金具一山クレビス

通常価格(税別)： 749円 (税込価格：824円)

通常出荷日：在庫品1日目

よく一緒に見られています

ＣＫＤ

CMK2・CMA2・CKV2・JSK2・JSM2用金具一山クレビス

通常価格(税別)： 788円 (税込価格：867円)

通常出荷日：在庫品1日目

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品仕様
型番リスト
詳細情報
カタログ

商品仕様

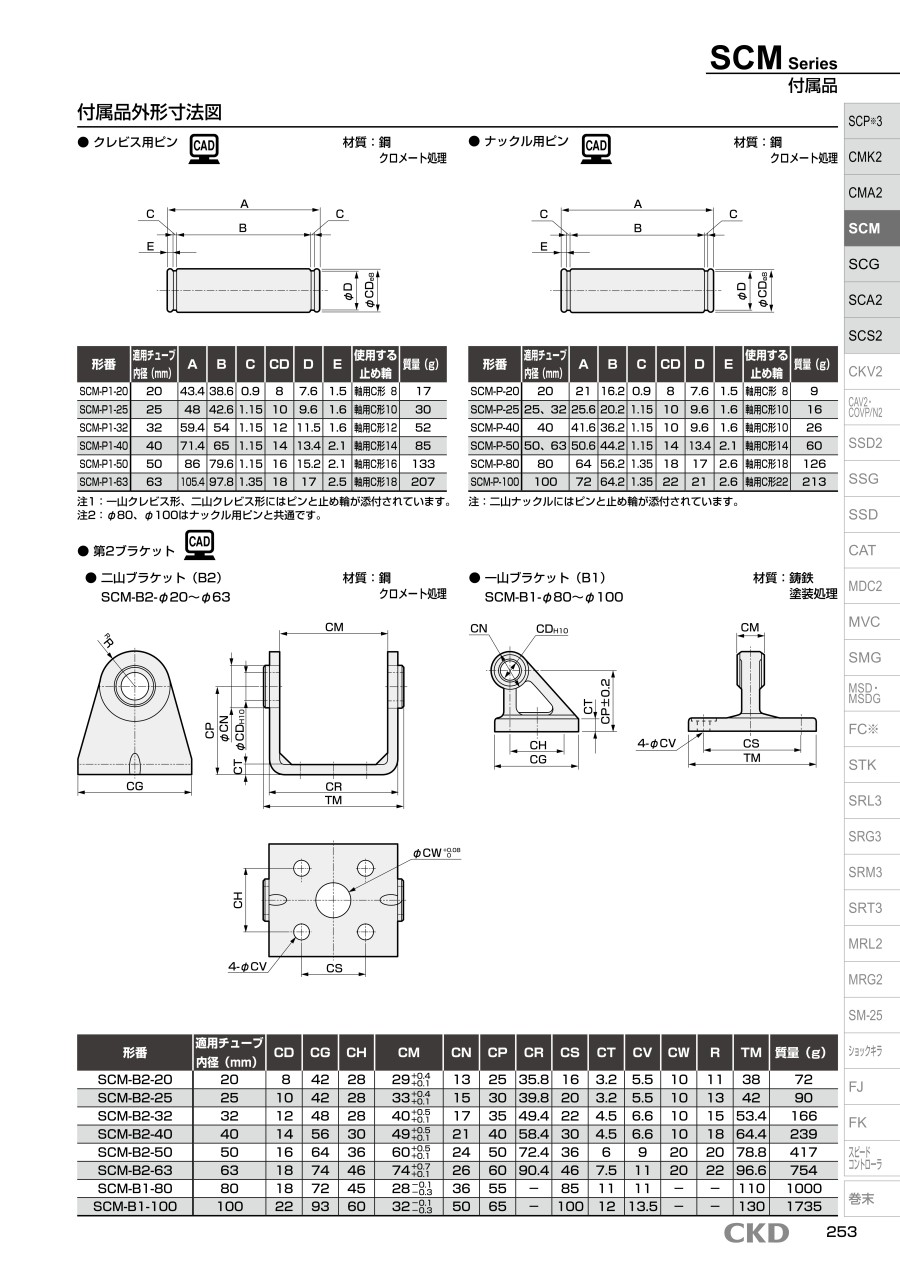

SCM用金具二山ブラケット（B2）の外形寸法図

外形寸法図

・材質：鋼（クロメート処理）

形番	適用チューブ内径（mm）	CD	CG	CH	CM	CN	CP	CR	CS	CT	CV	CW	R	TM	質量（g）
SCM-B2-20	20	8	42	28	29（+0.1～+0.4）	13	25	35.8	16	3.2	5.5	10	11	38	72
SCM-B2-25	25	10	42	28	33（+0.1～+0.4）	15	30	39.8	20	3.2	5.5	10	13	42	90
SCM-B2-32	32	12	48	28	40（+0.1～+0.5）	17	35	49.4	22	4.5	6.6	10	15	53.4	166
SCM-B2-40	40	14	56	30	49（+0.1～+0.5）	21	40	58.4	30	4.5	6.6	10	18	64.4	239
SCM-B2-50	50	16	64	36	60（+0.1～+0.5）	24	50	72.4	36	6	9	20	20	78.8	417
SCM-B2-63	63	18	74	46	74（+0.1～+0.7）	26	60	90.4	46	7.5	11	20	22	96.6	754

型番リスト

表示件数

型番

適用チューブ内径（mm）	最小発注数量

20	1個
25	1個
32	1個
40	1個
50	1個
63	1個

通常単価(税別) (税込単価)	通常出荷日

879円 ( 967円 )	在庫品1日目当日出荷可能
879円 ( 967円 )	在庫品1日目当日出荷可能
933円 ( 1,026円 )	在庫品1日目当日出荷可能
1,268円 ( 1,395円 )	4日目
1,525円 ( 1,678円 )	在庫品1日目当日出荷可能
2,449円 ( 2,694円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

シリンダに取付ける取付金具。
【特長】
・二山ブラケット（B2）として利用可能。
・材質：鋼（クロメート処理）。
【用途】
・SCMシリーズ用。

ご注意

型番によって同一型式で複数の納期が表示される場合がございます。
同じ商品のため在庫品納期をご参照ください。

■CKD商品選定ページはこちら

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

ＣＫＤ
一般形スーパーマイクロシリンダ SCMシリーズ
本商品を使用するシリンダ（本体）となります。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

SCM用金具二山ブラケットのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qシリンダ固定の際の注意事項を教えて下さい。

負荷の運動する方向が、ロッドの軸心に平行でない場合、ロッドやチューブにこじれを生じ、焼付・破損などの恐れがあります。従ってロッド軸心と負荷の移動方向は必ず一致させてください。
負荷の運動方向が作動につれて変わる場合、シリンダ自体が、ある角度まで回転できる支持金具のついた揺動形（クレビス形・トラニオン形）をご使用ください。また、ロッド先端の連結金具（ナックル）もシリンダ本体の運動方向と同一方向に運動するように取付けてください。
