SCM用金具 二山ナックル
- 数量スライド割引
- 当日出荷可能
- 通常単価(税別)
- 1,363円～3,151円
- 税込単価
- 1,499円～3,466円
シリンダに取付ける取付金具。【特長】・二山ナックルとして利用可能。【用途】・S...
詳細情報を確認する- 支持形式
- 二山ナックルジョイント
- 取付け方法
- めねじ
- アクセサリ付属
- 付属あり
- 適用シリンダシリーズ
- SCM
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が5型番あります。
商品仕様

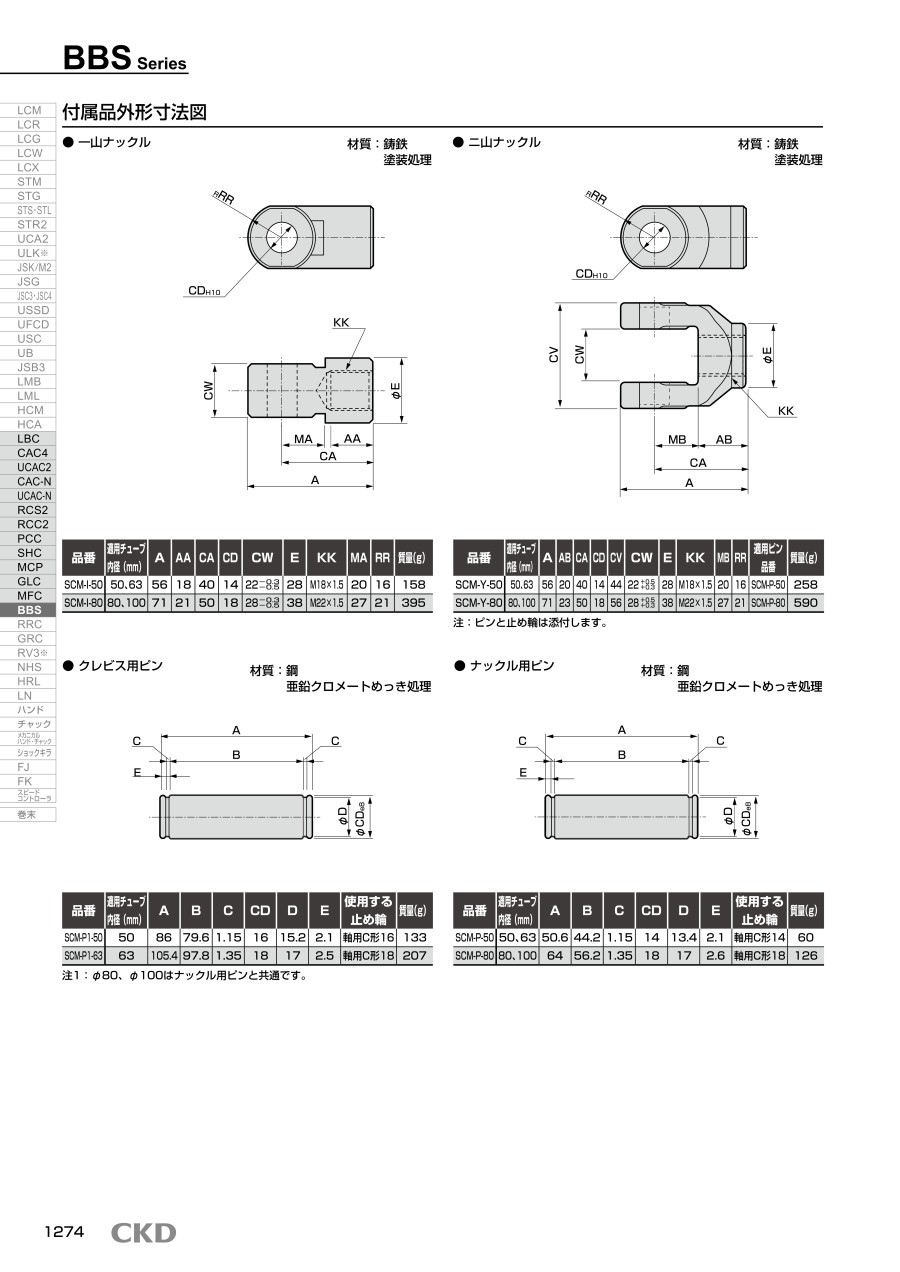

SCM用金具 二山ナックルの外形寸法図
SCM-Y-φ20～32
・ 材質：鋼（クロメート処理）
SCM-Y-φ40～100
・ 材質：鋳鉄（塗装処理）
| 形番 | 適用チューブ内径（mm） | A | AB | CA | CD | CV | CW | E | KK | MB | RR | RS | 適用ピン品番 | 質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| SCM-Y-20 | 20 | 34 | 13.5 | 25 | 8 | 16 | 8（+0.2～+0.4） | 16 | M8 | 11.5 | 13.4 | 3.1 | SCM-P-20 | 46 |
| SCM-Y-25 | 25、32 | 41 | 16 | 30 | 10 | 20 | 10（+0.2～+0.4） | 20 | M10×1.25 | 14 | 17.1 | 4.5 | SCM-P-25 | 85 |
| SCM-Y-50 | 50、63 | 56 | 20 | 40 | 14 | 44 | 22（+0.3～+0.5） | 28 | M18×1.5 | 20 | 16 | - | SCM-P-50 | 258 |
| SCM-Y-80 | 80 | 71 | 23 | 50 | 18 | 56 | 28（+0.3～+0.5） | 38 | M22×1.5 | 27 | 21 | - | SCM-P-80 | 590 |
| SCM-Y-100 | 100 | 79 | 24 | 55 | 22 | 64 | 32（+0.3～+0.5） | 44 | M26×1.5 | 31 | 24 | - | SCM-P-100 | 909 |
注：ピンと止め輸は添付します。
詳細情報
基本情報
シリンダに取付ける取付金具。
【特長】
・二山ナックルとして利用可能。
【用途】
・SCMシリーズ用。
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
■CKD商品選定ページはこちら
